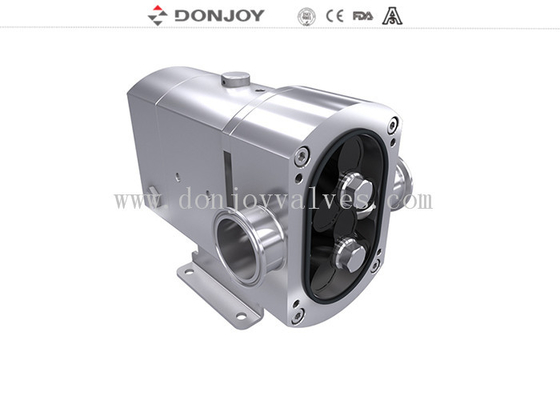

SS316L STUL-25 Drehlobepumpe mit Selbstprimierfunktion zur Durchflussregulierung

SS316L STUL-25 Drehkolbenpumpe mit selbstansaugender Funktion zur Durchflussregulierung

Beschreibung

Optionen

1. Gleitringdichtung: SIC / SICE / EPDM, TC / TC, EPDM

2. Einzeldichtung, doppelte Gleitringdichtung

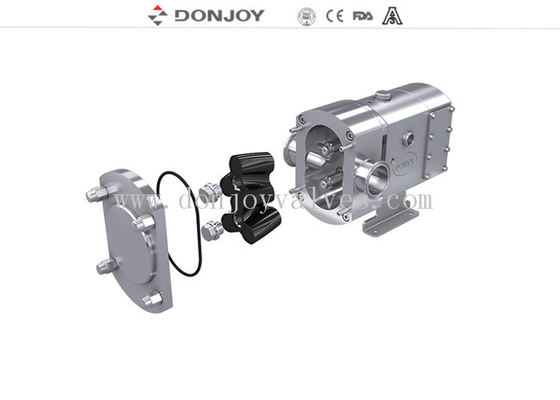

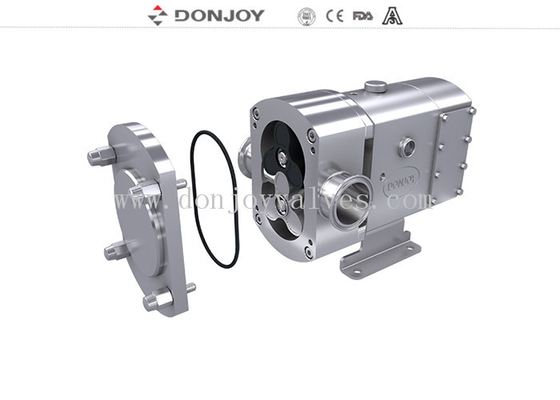

3. Rotoren: 2-Blatt-Rotor, 3-Blatt-Rotor, Butterfly-Rotor, Single-Butterfly-Rotor

4. Dichtung: FPM (Viton), NBR, EPDM

5. Überdruckventil an der vorderen Abdeckung des externen Bypass

6. Eingebautes Sicherheitsventil

7. Stirnseitiger Wärmemantel

8. Komplette Wärmejacke

9. Vertikale TUR-Serie oder horizontale TUL-Serie

10. Verschiedene Laufwerke und Korrekturen

11. Montage auf einer Edelstahlgrundplatte

12. Anschluss: Klemme (DIN32676,3A, ISO), Gewinde (DIN, SMS, RJT, IDF), Stumpfschweißung, Flansch

13. Motortyp B5 Motorfrequenz 50 Hz, 60 Hz

14. Spannung (V) 220–240,360–400,420–460,630–690

Technische Merkmale

A . Manuelles stufenloses Getriebe

B. Frequenzumrichter passt das Motorgetriebe an

C. Ausgangsgetriebe mit fester Drehzahl

Spezifikationen

Design und Funktionen

1. Horizontales TUL, vertikales TUR

2. Konstruktion ohne Schaft

3. Hygienisches Design der Befestigung der Rotoren

4. Sanitäre Gleitringdichtung, einfache Reinigung und Wartung

5. Wird für die CIP-Reinigung und die Sterilisation verwendet

Anwendungen

Diese Pumpe eignet sich für die Förderung von viskosen sowie niedrigviskosen Medien in der Lebensmittel-, Kosmetik- und Pharmaindustrie.

Prinzipien

1. Wenn sich die Kolben drehen, vergrößert sich der Raum auf der Saugseite, wenn ein Kolben voneinander entfernt wird, wodurch ein Teilvakuum entsteht, das die Flüssigkeit in die Pumpenkammer saugt.


2. Während sie durch die Wellen gedreht werden, wird jeder Flügel nacheinander gefüllt und die Flüssigkeit wird zur Druckseite verdrängt. Die kleinen Lücken zwischen den Flügeln und zwischen den Flügeln und den Wänden des Pumpenkörpers sorgen dafür, dass die Räume ordnungsgemäß gefüllt werden.


3. Das Pumpengehäuse ist vollständig gefüllt und die Flüssigkeit entweicht durch die Zähne der Kolben und wird gegen die Wände der Räume gedrückt. Was zur Pumpwirkung beiträgt

Wettbewerbsvorteil

„DONJOY ist das einzige Unternehmen, das neun Produktserien der amerikanischen 3A-Zertifizierungsorganisation im asiatischen Sanitärpumpen- und Ventilbereich bestanden hat.“

Schlagwort: Schokoladenpumpe, Kolbenpumpe, Rotationspumpe
