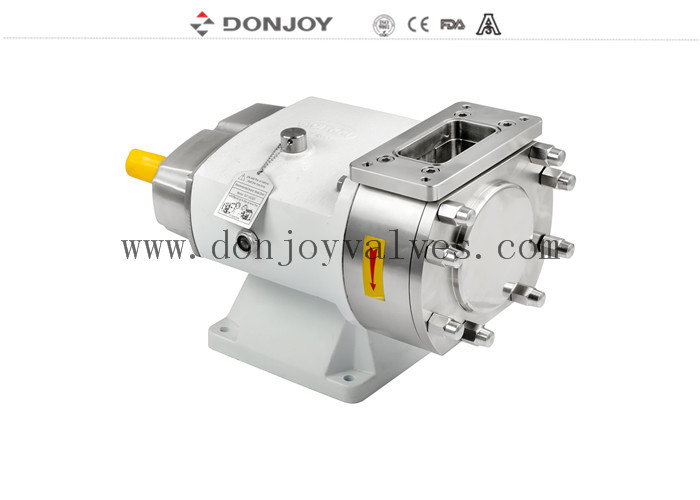

TUR Modell Lebensmittelqualität-Drehkolbenpumpe Flanschanschluss
Technische Merkmale
A. Manuelles stufenloses Getriebe
B. Frequenzumrichter zur Einstellung des Motorgetriebes
C. Getriebe mit fester Drehzahl
Spezifikationen
| Produktname: |
TUR Modell Lebensmittelqualität-Drehkolbenpumpe Flanschanschluss |
| Material: |
SS304/SS316L/1.4301/1.4404 |
| Dichtungsmaterial: |
SIC/SIC/EPDM (Standard, FDA-Zulassung) |
| Max. Durchfluss: |
62m3/h / 395 GPM |
| Max. Druck: |
12 bar / 174 PSI |
| Max. Drehzahl: |
1450 U/min |
| Rotortyp: |
2-Blatt, 3-Blatt, Schmetterling, Einzel-Schmetterling |
| Installation |
Kann mit Frequenzumrichter installiert werden |
| Frequenzumrichter |
Optional |
| Gleitringdichtung: |
SIC/SiC/EPDM (Standard) |
| Spannung: |
110V, 220V, 380V |
| Motor: |
ABB, SEW, 50 Hz / 60 Hz |
| Oberflächenbehandlung: |
Innen poliert und außen sandgestrahlt |
| Verfügbare Anschlüsse: |
Klemme, Gewinde, Stumpfschweißung, Flansch |
| Verfügbare Standards: |
DIN, SMS, 3A, RJT, ISO/IDF |
| Betrieb: |
Elektrisch |
| Zertifikat: |
3A/54-02 (1580), PED/97/23/EG,
FDA.177.2600, ISO9001/2008 |
| Anwendungsbereich: |
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik usw.
|
Beschreibung
Optionen
1. Gleitringdichtung: SIC / SICE / EPDM, TC / TC, EPDM
2. Einzel-Gleitringdichtung, Doppel-Gleitringdichtung
3. Rotoren: 2-Blatt-Rotor, 3-Blatt-Rotoren, Schmetterlingsrotoren, Einzel-Schmetterlingsrotoren
4. Dichtung: FPM (Viton), NBR, EPDM
5. Überdruckventil an der Frontabdeckung oder externer Bypass
6. Eingebautes Sicherheitsventil
7. Endflächen-Wärmemantel
8. Komplett-Wärmemantel
9. Vertikale TUR-Serie oder Horizontale TUL-Serie
10. Verschiedene Antriebe und Befestigungen
11. Montage auf einer Edelstahl-Grundplatte
12. Anschluss: Klemme (DIN32676,3A,ISO), Gewinde (DIN,SMS,RJT,IDF), Stumpfschweißung, Flansch
13. Motortyp B5 Motor Frequenz 50 Hz, 60 Hz
14. Spannung (V) 220-240, 360-400, 420-460, 630-690
DONJOY Pumpe Drehkolbenpumpe in Lebensmittelqualität
DONJOY Pumpe Drehkolbenpumpe in Lebensmittelqualität ist eine Verdrängerpumpe, robuste Konstruktion, wartungsarm, kostengünstig. Hygienisches Design gemäß ASME BPE, EHEDG-Standards, US 3-A, FDA-Hygienestandard, die am häufigsten verwendete Pumpe zum Fördern von hochviskosen Flüssigkeiten, Feststoffen und Partikeln. Sie bietet eine umfassende Palette von Pumpen für hygienische Anwendungen in der Lebensmittelverarbeitung, Molkerei, Getränke-, Haushalts- und Körperpflege- sowie Pharmaindustrie...
Beschreibung der hygienischen TU-L/R Drehkolbenpumpe
Donjoy Drehkolbenpumpen bieten zuverlässige Leistung, störungsfreien Betrieb und überlegene Energieeffizienz für anspruchsvolle Anwendungen. Donjoy Drehkolbenpumpen haben viele Konfigurationen, die TU-Serie ist die Standardkonfiguration, die STU-Serie ist komplett aus Edelstahl. Sie ist eine ausgezeichnete Wahl für Aufgaben, die kontaminationssichere Pumpen erfordern, um hohe Hygieneanforderungen, geringe Scherung und pulsationsarmen Betrieb zu erfüllen. Diese 3-A-zugelassene Pumpe verarbeitet sowohl Cleanings in Place als auch Sterilization in Place und kann mit gründlicher Dokumentation geliefert werden, um strenge Validierungsanforderungen zu unterstützen.
Prinzipien
1. Wenn sich die Kolben drehen, vergrößert sich der Raum auf der Saugseite, wenn sich ein Kolben von einem anderen entfernt, wodurch ein Teilvakuum erzeugt wird, das die Flüssigkeit in die Pumpenkammer zieht.
2. Wenn sie von den Wellen gedreht werden, wird jeder Kolben nacheinander gefüllt und die Flüssigkeit wird zur Förderseite verdrängt. Die kleinen Lücken zwischen den Kolben und zwischen den Kolben und den Wänden des Pumpenkörpers stellen sicher, dass die Räume ordnungsgemäß gefüllt werden.
3. Das Pumpengehäuse ist vollständig gefüllt und die Flüssigkeit entweicht durch die Zähne der Kolben und wird gegen die Wände der Räume gedrückt. Was zum Pumpen beiträgt.
PUMPEN EINLASS- UND AUSLASSANSCHLUSS
Pumpenmodell und Gewicht
| PUMP-Modell |
Eingangswellenmoment (NM) |
Maximale axiale radiale Belastung (N) |
Innendurchmesser Anschlussgröße
[mm] |
Empfohlene maximale theoretische Weichpartikelgröße
[mm] |
Gewicht der leeren Pumpe [kg] |
| STUL-10 |
15 |
224 |
22,4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22,4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35,1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47,8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47,8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59,5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72,2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72,2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72,2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97,6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Drehkolbenpumpenkurve
Drehkolbenpumpen - Verschiedene Konfigurationen
Tag: Donjoy Drehkolbenpumpe, Rotationspumpe, Pumpe in Lebensmittelqualität
