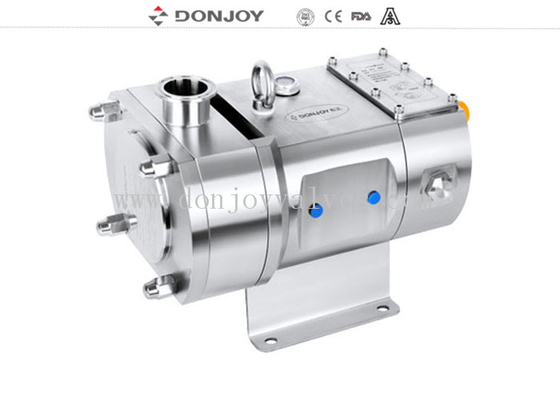

STUL/R Freilaufende Lappenpumpe/Verdrängerpumpe mit einfacher Gleitringdichtung
Schlagwörter: Verdrängerpumpe, Zahnradpumpe, Verdrängerpumpe, Drehkolbenpumpe
Anwendungen:
Die Pumpe ist eine Verdränger-Lappenrotor-Pumpe, die nach dem USA 3A-Standard entwickelt wurde.
Die Ausrüstung wird nach USA 3A und sehr strengen hygienischen Standards verarbeitet.
Die Pumpe ist ideal für den Transfer von viskosen sowie niedrigviskosen Medien in der Lebensmittel-, Kosmetik- und Pharmaindustrie.
Sie verfügt über ein manuell verstellbares Getriebe, dessen Drehzahl über ein Handrad am Getriebe je nach Arbeitsbedingung manuell eingestellt werden kann.
Spezifikation
| Material: |
SS304/SS316L/1.4301/1.4404 |
| Dichtungsmaterial: |
EPDM (Standard, FDA-zugelassen) FPM (Option) |
| Max. Durchfluss: |
90m³/h / 395 GPM |
| Max. Druck: |
15bar/ 218PSI |
| Max. Betriebstemperatur: |
150 ºC/ 302 ºF |
| Max. Drehzahl: |
1450 U/min |
| Rotortyp: |
2-Blatt, 3-Blatt, Schmetterling, Einzel-Schmetterling |
| Gleitringdichtung: |
SiC/SiC/EPDM (Standard), C/SiC/EPDM |
| Motorleistung: |
1,5 kW - 15 kW |
| Dichtungsoption: |
Sanitäre einfache Gleitringdichtung/Doppelte Gleitringdichtung mit Kühlsystem |
| Oberflächenbehandlung: |
Innen poliert und außen sandgestrahlt |
| Verfügbare Anschlüsse: |
Klemme, Gewinde, Stumpfschweißung, Flansch |
| Verfügbare Standards: |
DIN, SMS, 3A, RJT, ISO/IDF |
| Zertifikat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO9001/2008 |
| Anwendungsbereich: |
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik usw. |
| Verpackungsdetails: |
Sperrholzkiste oder kundenspezifisch. Oder nach Kundenwunsch |
| Lieferdetails: |
Normalerweise innerhalb von 20 Tagen nach Erhalt der T/T-Anzahlung |
Design und Merkmale:
Horizontal STUL
Vertikal STUR
Freilaufende Konstruktion
Schmetterlingsrotor (Standard), Drei-Lappen-Rotoren, 3-Blatt-Rotoren
Hygienisches Design der Rotorbefestigung
Sanitäre Gleitringdichtung, einfache Reinigung und Wartung
Anschlüsse: Klemme (Standard), Außengewinde, Flansch
Optionen:
Gleitringdichtung: SiC/SiC/EPDM, SiC/SiC/VITON, TC/TC/EPDM, TC/TC/VITON
Gespeiste einfache oder doppelte Gleitringdichtung
Dichtung: FPM (Viton), NBR, EPDM
Druckentlastungsventil am Frontdeckel oder externer Bypass
Integrierte Sicherheitsventil
Komplette Heizummantelung
Lappenpumpe mit Steuerkasten und Wagen
Verschiedene Antriebe und Befestigungen:
1. Manuell stufenlos verstellbares Getriebe
2. Frequenzumrichter-verstellbares Motorgetriebe
3. Getriebe mit fester Drehzahl
Montage auf einer Edelstahlgrundplatte
Anschluss: Klemme (DIN32676, 3A, ISO), Gewinde (DIN, SMS, RJT, IDF), Stumpfschweißung, Flansch
Materialzertifikate (3.1), Rauheitszertifikat
Motortyp B5. Motorfrequenz 50Hz, 60Hz
Spannung (V) 220-240, 360-400, 420-460, 630-690
Lappenstruktur:
1. Schmetterlingsrotor-Pumpe: Mit Schmetterlingsrotor ist sie anderen Rotorpumpen beim Fördern von hochviskosen Materialien und größeren Pulvern überlegen und transportiert extrem steife Materialien effektiv.
2. Einzel-Schmetterlings-Kurvenrotor-Pumpe (Pulverrotor-Pumpe): Diese Pumpenserie ist speziell für den Transport von Materialien mit größeren Pulvern konzipiert. Ihre einzigartige Form und Krümmung macht sie im Vergleich zu anderen Pumpen beim Fördern von Materialien mit größeren Pulvern herausragend. Sie verhindert effektiv das Zerdrücken von Pulvern und ist die erste Wahl für Pumpen, die Materialien mit Pulvern fördern.
3. Drei-Lappen-Pumpe: Dies ist ein gängiger Typ, Kapazität und Leistung sind besser als bei anderen Rotoren. Der Nachteil ist die hohe Anforderung an das Medium, da es leicht beschädigt werden kann.
Anwendung :
Essbare Pflanzenölpumpe, auch bekannt als Drehkolbenpumpe, Drei-Lappen-Pumpe, Sole-Pumpe, werden weit verbreitet in der Getränke-, Lebensmittel-, Molkerei-, Pharma-, Chemie- und Prozessindustrie eingesetzt, um dickflüssige Materialien zu fördern.
Modellauswahltabelle
