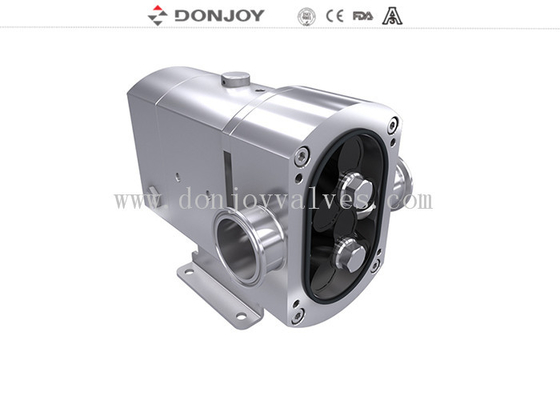

Voll-Edelstahl-Freilaufwellen-Lobenpumpe mit Spüldichtung für Schokolade
Beschreibung
Optionen
1. Gleitringdichtung: SIC / SICE / EPDM, TC / TC, EPDM
2. Einfachdichtung, Doppel-Gleitringdichtung

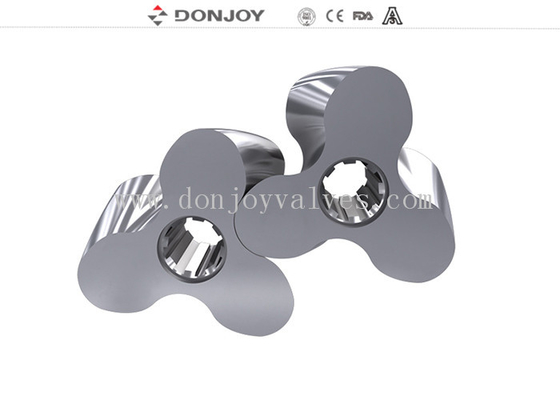

3. Rotoren: 2-Blatt-Rotor, 3-Blatt-Rotoren, Schmetterlingsrotoren, Einzel-Schmetterlingsrotoren
4. Dichtung: FPM (Viton), NBR, EPDM
5. Überdruckventil am vorderen Deckel extern durch –Pass
6. Eingebautes Sicherheitsventil
7. Stirnseitiger Heizmantel
8. Komplett-Heizmantel
9. Vertikale TUR-Serie oder Horizontale TUL-Serie
10. Verschiedene Antriebe und Befestigungen
11. Montage auf einer Edelstahl-Grundplatte
12. Anschluss: Klemme (DIN32676,3A,ISO), Gewinde (DIN,SMS,RJT,IDF), Stumpfschweißung, Flansch
13. Motortyp B5 Motorfrequenz 50 Hz, 60 Hz
14. Spannung (V) 220-240, 360-400, 420-460, 630-690
Spezifikationen
|
Produktname:
|
SS316L-Verdrängerpumpe mit internem Sicherheitsventil zum Schutz der Rohrleitung für Lebensmittelqualität
|
|
Material:
|
SS304/SS316L/1.4301/1.4404
|
|
Dichtungsmaterial:
|
SIC/SIC/EPDM (Standard, FDA-Zulassung)
|
|
Max. Durchfluss:
|
62 m3/h / 395 GPM
|
|
Max. Druck:
|
12 bar / 174 PSI
|
|
Max. Betriebstemperatur:
|
150 C / 302 F
|
|
Max. Drehzahl:
|
1450 U/min
|
|
Rotortyp:
|
2-Blatt-, 3-Blatt-, Schmetterling-, Einzel-Schmetterling
|
|
Gleitringdichtung:
|
SIC/SiC/EPDM (Standard)
|
|
Motorleistung:
|
1,5 kW, 2,2 kW, 3 kW…11 kW
|
|
Dichtungsoption:
|
Sanitäre Einzel-Gleitringdichtung/
Doppel-Gleitringdichtung mit Kühlsystem
|
|
Spannung:
|
110 V, 220 V, 380 V
|
|
Motor:
|
ABB, SEW, 50 Hz / 60 Hz
|
|
Oberflächenbehandlung:
|
Innen poliert und außen sandgestrahlt
|
|
Verfügbare Anschlüsse:
|
Klemme, Gewinde, Stumpfschweißung, Flansch
|
|
Verfügbarer Standard:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Betrieb:
|
Elektrisch
|
|
Zertifikat:
|
3A/54-02 (1580), PED/97/23/EG,
FDA.177.2600, ISO9001/2008
|
|
Anwendungsbereich:
|
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik usw.
|
| Merkmal: |
Verschiedene Antriebe und Befestigungen |
| Funktion |
Flüssigkeitstransfer / -regulierung / -kontrolle |
Design und Merkmale
1. Horizontal STUL, Vertikal STUR
2. Freilaufwellen-Konstruktion
3. Hygienisches Design der Befestigung der Rotoren
4. Sanitäre Gleitringdichtung, einfache Reinigung und Wartung
5. Anwendung bei CIP-Reinigung und Sterilisation
6. Gemäß USA 3A-Standard
Anwendungen
Diese Pumpe ist ideal für den Transfer von viskosen sowie niedrigviskosen Medien in der Lebensmittelverarbeitung, Kosmetik und pharmazeutischen Industrie.
Prinzipien
1. Wenn sich die Loben drehen, vergrößert sich der Raum auf der Saugseite, wenn sich eine Lobe von einer anderen entfernt, wodurch ein Teilvakuum erzeugt wird, das die Flüssigkeit in die Pumpenkammer zieht.
2. Wenn sie von den Wellen gedreht werden, wird jede Lobe nacheinander gefüllt und die Flüssigkeit zur Förderseite verdrängt. Die kleinen Lücken zwischen den Loben und zwischen den Loben und den Wänden des Pumpenkörpers stellen sicher, dass die Räume ordnungsgemäß gefüllt werden.
3. Das Pumpengehäuse ist vollständig gefüllt und die Flüssigkeit entweicht durch die Zähne der Loben und wird gegen die Wände der Räume gedrückt. Was zum Pumpen beiträgt
Wettbewerbsvorteil
„DONJOY ist das einzige Unternehmen, das neun Produktserien von der amerikanischen 3A-Zertifizierungsorganisation im Bereich der sanitären Pumpen und Ventile in Asien bestanden hat.“
Modellauswahltabelle
