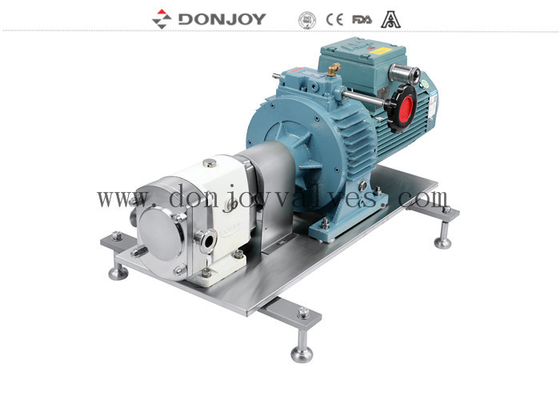

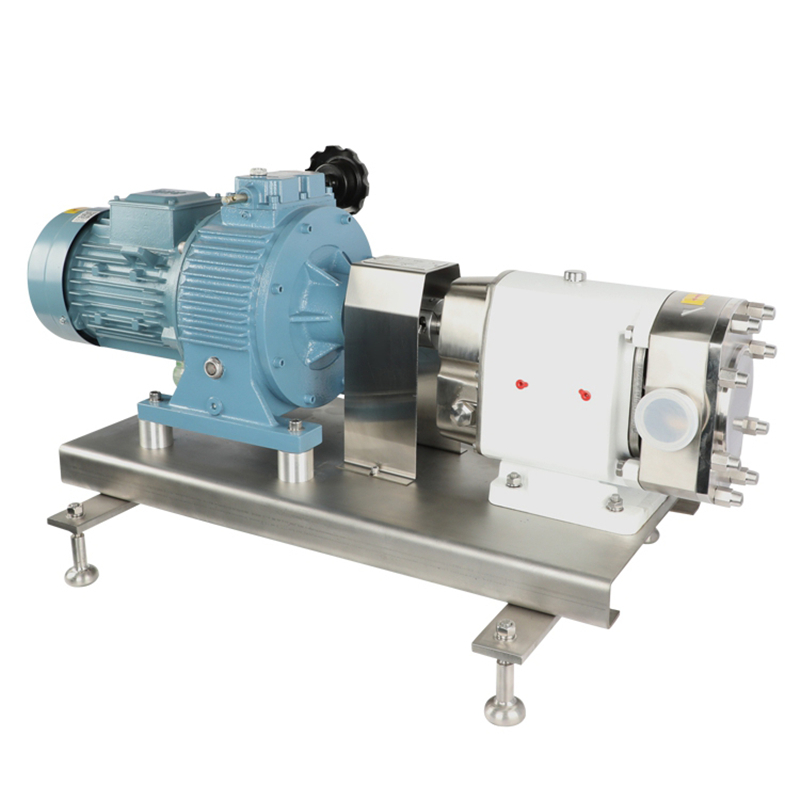

Donjoy Rotationslobpumpe mit 3 Verlassrotoren für Schokoladenübertragung
Technisches Merkmal
A. Dauerveränderliche Getriebe
B. Frequenzumrichter
C. Ausgangsgetriebe mit fester Drehzahl
Spezifikationen
| Produktbezeichnung: |
TUL-60 Drehlöffelpumpe mit mechanischem manuellen Einstellmotor mit Motor für Honig |
| Material: |
Das ist der SS304/SS316L/1.4301/1.4404 |
| Versiegelungsmaterial: |
SIC/SIC/EPDM (Standard, Genehmigung der FDA) |
| Maximal. |
62 m3/h / 395 GPM |
| Max. Druck: |
12 bar/ 174 PSI |
| Maximal Drehzahl: |
1450 Umdrehungen |
| Typ des Rotors: |
2-blätter, 3-blätter, Schmetterling, Signalschmetterling |
| Einrichtung |
Kann mit Frequenzwandlern installiert werden |
| Frequenzumrichter |
Zusätzlich |
| Mechanische Dichtung: |
SIC/SiC/EPDM (Standard) |
| Spannung: |
110V, 220V, 380V |
| Motor: |
ABB,SEW, 50 Hz/60 Hz |
| Oberflächenbehandlung: |
Innen poliert und außen Sandblast |
| Verfügbare Verbindung: |
Klammer, Schweißschraube, Flansche |
| Verfügbar als Standard: |
DIN, SMS, 3A, RJT, ISO/IDF |
| Betrieben: |
Elektisch |
| Bescheinigung: |
3A/54-02 (1580), PED/97/23/EG,
Die FDA.177.2600, ISO9001/2008 |
| Anwendungsbereich |
Milchprodukte, Lebensmittel, Getränke, Apotheke, Kosmetik usw.
|
Beschreibung
Auswahlmöglichkeiten
1Mechanische Dichtung: SIC / SICE / EPDM, TC / TC, EPDM
2Einfach versiegelt, doppelt mechanisch versiegelt
3- Rotoren: 2 Abfahrtsrotoren, 3 Abfahrtsrotoren, Schmetterlingsrotoren, Einzelschmetterlingsrotoren
4- Dichtung: FPM (Viton), NBR, EPDM
5- Abstandsventil an der vorderen Abdeckung
6. eingebautes Sicherheitsventil
7. Wärmejacke für die Endfläche
8Komplete Wärmeschiene.
9Vertikale TUR-Serie oder horizontale TUL-Serie
10. Verschiedene Laufwerke und Reparaturen
11Montage auf einer Grundplatte aus Edelstahl
12. Anschluss: Klemme ((DIN32676,3A,ISO), Schnur ((DIN,SMS,RJT,IDF), Butt-Schweiß, Flansche
13Motortyp B5 Motorfrequenz 50 Hz, 60 Hz
14. Spannung (v) 220-240, 360-400, 420-460, 630-690
DONJOY Pump Lebensmittelqualität
DONJOY Pump Food Grade Lobe Pump ist eine positive Bewegungspumpe, robuste Konstruktion, geringe Wartung, kostengünstig.FDA-Hygiene-Standard, die häufigste Pumpe zur Übertragung von Flüssigkeiten mit hoher Viskosität, Festkörper und Partikel, bietet eine umfassende Palette von Pumpen für hygienische Anwendungen in der Lebensmittelverarbeitung, Milchprodukte, Getränke,Hauspflege, Körperpflege und Pharmaindustrie...
Sanitäre TU-L/R-Lopenpumpe Beschreibung
Die Donjoy-Rotationslobpumpen bieten eine zuverlässige Leistung, einen störungsfreien Betrieb und eine überlegene Energieeffizienz für anspruchsvolle Anwendungen.Die TU-Serie ist StandardkonfigurationDie STU-Serie besteht vollständig aus Edelstahl und ist eine ausgezeichnete Wahl für Aufgaben, bei denen kontaminationssichere Pumpen erforderlich sind, um hohe Standards für Hygiene, niedriges Scheren und niedrigen Puls zu erfüllen.Diese 3-A zugelassene Pumpe behandelt sowohl Reinigung an Ort und Stelle als auch Sterilisation an Ort und Stelle und kann mit gründlicher Dokumentation geliefert werden, um strenge Validierungsanforderungen zu unterstützen.
Grundsätze
1Während sich die Lappen drehen, nimmt der Raum auf der Suzitonseite zu, wenn sich ein Lappe vom anderen entfernt, wodurch ein teilweises Vakuum entsteht, das die Flüssigkeit in die Pumpenkammer zieht.
2Während sie durch die Wellen gedreht werden, wird jeder Lappe nacheinander gefüllt und die Flüssigkeit auf die Abgabeseite verlagert.Die kleinen Lücken zwischen den Umschlägen und zwischen den Lappen und den Wänden des Pumpenkörpers sorgen dafür, dass die Lücken ordnungsgemäß gefüllt werden..
3Das Pumpengehäuse ist vollständig gefüllt und die Flüssigkeit entweicht durch die Zähne der Lappen und wird gegen die Wände der Räume gezwungen.
Anschluss der Pumpe an den Ein- und Ausgang
Pumpenmodell und -gewicht
| PUMP-Modell |
Eintrittswellenmoment (NM) |
Maximale axiale Radiallast (N) |
Anschlussgröße mit Innendurchmesser
[mm] |
Empfohlene maximale theoretische Weichteilchengröße
[mm] |
Nacktgewicht der Pumpe [kg] |
| Stücke und Stücke |
15 |
224 |
22.4 |
6 |
12 |
| TUL-20 |
60 |
750 |
22.4 |
10 |
32 |
| TUL-23 |
60 |
750 |
35.1 |
20 |
34 |
| TUL-25 |
60 |
750 |
47.8 |
20 |
39 |
| TUL-30 |
123 |
1237 |
47.8 |
25 |
60 |
| TUL-35 |
123 |
1237 |
59.5 |
25 |
63 |
| TUL-55 |
123 |
1237 |
66 |
25 |
65 |
| TUL-60 |
123 |
1237 |
72.2 |
25 |
68 |
| TUL-70 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-80 |
416 |
2588 |
72.2 |
40 |
151 |
| TUL-100 |
416 |
2588 |
97.6 |
40 |
160 |
| TUL-125 |
416 |
2588 |
125 |
40 |
165 |
Lobe-Pumpe Kurve
