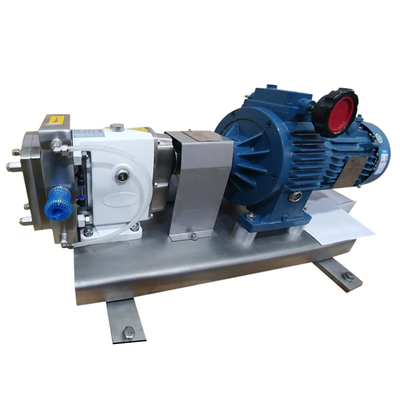

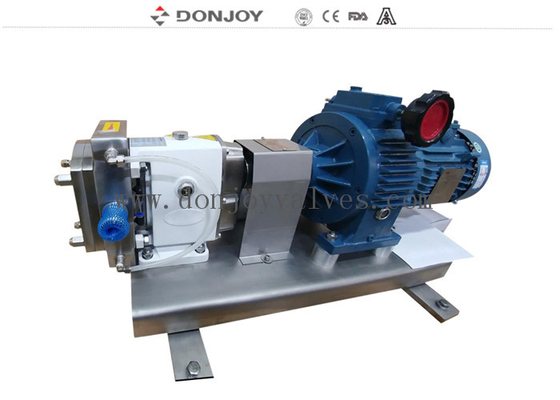

TUL-55 Positive Rotationslobpumpe mit Motor für Tomatensauce-Transfer

Donjoy TUL-55 positive Drehkolbenpumpe mit Motor für Tomatensaucen-Transfer

Beschreibung
Optionen
1. Gleitringdichtung: SIC / SICE / EPDM, TC / TC, EPDM
2. Einzel-Dichtung, Doppel-Gleitringdichtung
3. Rotoren: 2-Blatt-Rotor, 3-Blatt-Rotoren, Schmetterlingsrotoren, Einzel-Schmetterlingsrotoren
4. Dichtung: FPM (Viton), NBR, EPDM
5. Überdruckventil an der Frontabdeckung oder extern durch –Pass
6. Eingebautes Sicherheitsventil
7. Endflächen-Heizmantel
8. Komplett-Heizmantel
9. Vertikale TUR-Serie oder Horizontale TUL-Serie
10. Verschiedene Antriebe und Befestigungen
11. Montage auf einer Edelstahl-Grundplatte
12. Anschluss: Klemme (DIN32676,3A,ISO), Gewinde (DIN, SMS, RJT, IDF), Stumpfschweißung, Flansch
13. Motortyp B5 Motor Frequenz 50 Hz, 60 Hz
14. Spannung (V) 220-240, 360-400, 420-460, 630-690

Technische Merkmale
A. Manuelle stufenlose Getriebe
B. Frequenzumrichter zur Einstellung des Motorgetriebes
C. Festdrehzahl-Ausgangsgetriebe

Spezifikationen


Design und Merkmale
1. Horizontal TUL, Vertikal TUR
2. Wellenkonstruktion
3. Hygienisches Design der Befestigung der Rotoren
4. Hygienische Gleitringdichtung, einfache Reinigung und Wartung
5. Anwendung bei CIP-Reinigung und Sterilisation
6. Gemäß USA 3A Standard

Anwendungen
Diese Pumpe ist ideal für den Transfer von viskosen sowie niedrigviskosen Medien in der Lebensmittelverarbeitung, Kosmetik- und Pharmaindustrie.

Prinzipien
1. Wenn sich die Flügel drehen, vergrößert sich der Raum auf der Saugseite, wenn sich ein Flügel von einem anderen entfernt, wodurch ein Teilvakuum erzeugt wird, das die Flüssigkeit in die Pumpenkammer zieht.
2. Wenn sie von den Wellen gedreht werden, wird jeder Flügel nacheinander gefüllt und die Flüssigkeit zur Förderseite verdrängt. Die kleinen Spalte zwischen den Flügeln und zwischen den Flügeln und den Wänden des Pumpenkörpers stellen sicher, dass die Räume ordnungsgemäß gefüllt werden.
3. Das Pumpengehäuse ist vollständig gefüllt und die Flüssigkeit entweicht durch die Zähne der Flügel und wird gegen die Wände der Räume gedrückt. Was zur Pumpenwirkung beiträgt.

Pumpenmodell und Gewicht

Drehkolbenpumpenkurve

Zeichnung der Drehkolbenpumpe


Wettbewerbsvorteil
"DONJOY ist das einzige Unternehmen, das neun Produktserien der amerikanischen 3A-Zertifizierungsorganisation im Bereich der asiatischen Hygienepumpen und -ventile bestanden hat."
