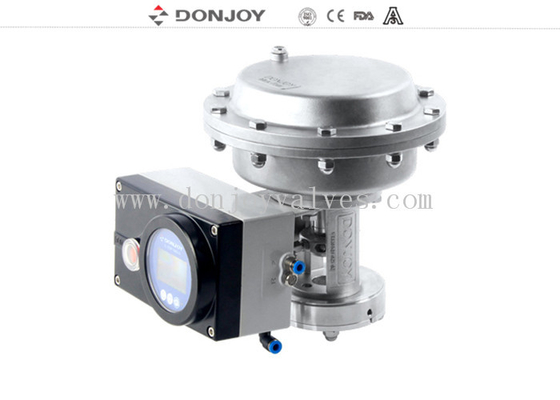

Edelstahl Hochdruckdiaphragma Pneumatischer Aktor mit intelligenter Ventilpositionierfunktion
Beschreibung

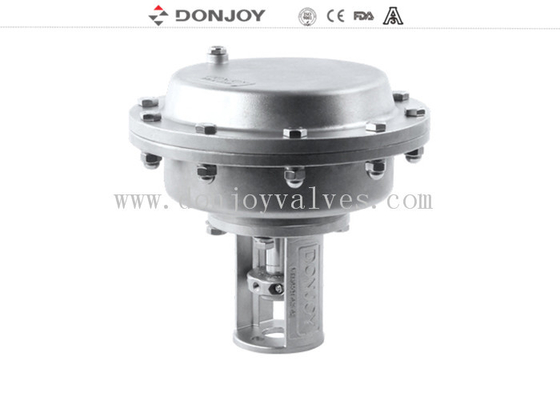

Der Membran-Pneumatikantrieb ist ein vertikaler linearer Aktor. Der Aktor weist die technischen Eigenschaften einer flexiblen Konfiguration und Kombination, einer schnellen Öffnungs- und Schließgeschwindigkeit auf,alle Materialien aus Edelstahl, usw. Der Aktor kann auf Kugelventile,Sitzventile usw., verschiedene lineare Schlagventile angewendet werden.Ventilsteuerungseinheit, Prozesscontroller, intelligente Ventilpositionierer usw.
Technische Spezifikation
Zylinderspezifikationen:Φ160,Φ250
Druck der Luftquelle:4-7 bar
Betriebstemperatur: -10 °C bis 80 °C
Ausführungsart: Einmalig (Gas/Feder),normal geschlossen,normal offen
Doppelwirkende (Gas/Gas)
Ausführungsmaßnahme:Linienstrang (Gleichstrang)
Spezifikation
|
Produktbezeichnung:
|
Edelstahl Hochdruckdiaphragma Pneumatischer Aktor mit intelligenter Ventilpositionierfunktion |
|
Material des Ventilkörpers:
|
SS304 oder SS316L
|
|
Arbeitsdruck:
|
20 Bar
|
|
Betriebstemperatur:
|
120 Grad
|
|
Verfügbare Größe:
|
DN25-DN200 oder 1" - 8"
|
|
Verbindung:
|
Schweiß, Klammer, Gewinde, Flansche usw.
|
|
Betrieben:
|
Steuerkopf
|
|
Ausstattung:
|
IL-TOP / C-TOP / FKQ-TOP usw.
|
|
Anzeigefeld für das Signal:
|
Zusätzlich
|
|
Aufbau:
|
Mit IL - TOP
|
|
Modellnummer:
|
VJZ223Q2
|
|
IL - TOP:
|
Intelligenter Ventilpositionierer
|
Merkmal
Mit intelligenter Ventilposition / IL - TOP
mit einer Leistung von mehr als 1000 W
Zusätzlich
C -TOP / IL - TOP / elektrische Steuerung
Modell wählen
| Größe |
Maßnahmen |
Empfohlene Reichweite |
Maximaler Druck |
| Arbeiten für Geradstriebventile |
| 150 |
Einzelspiel |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
20 bar |
| DN65,2.5" |
10 bar |
| DN80,3" |
8 bar |
| DN100,4" |
5 bar |
| 150 |
Doppeldarstellung |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
20 bar |
| DN65,2.5" |
20 bar |
| DN80,3" |
16 bar |
| DN100,4" |
10 bar |
| 250 |
Einwirkende |
DN65,2.5" |
20 bar |
| DN80,3" |
20 bar |
| DN100,4" |
20 bar |
| DN125,5" |
8 bar |
| DN150,6" |
6 bar |
| 250 |
Doppeldarstellung |
DN100,4" |
20 bar |
| DN125,5" |
15 bar |
| DN150,6" |
10 bar |
| DN200,8" |
8 bar |
Funktionskonfiguration
1) Grundtyp:Pneumatikantrieb
2) Pneumatischer Aktor + manuelles Gerät
3)Pneumatischer Aktor + Rückkopplungsvorrichtung F-TOP-1671
4)Pneumatischer Aktor + Ventilpositionierer IL-TOP-1441
5)Pneumatischer Aktor + Ventilpositionierer IL-TOP-1891
6)Pneumatischer Aktor + manuelle Vorrichtung + Ventilpositionierer-1441
7)Pneumatischer Aktor + Spaltventilpositionierer IL-TOP-1441
