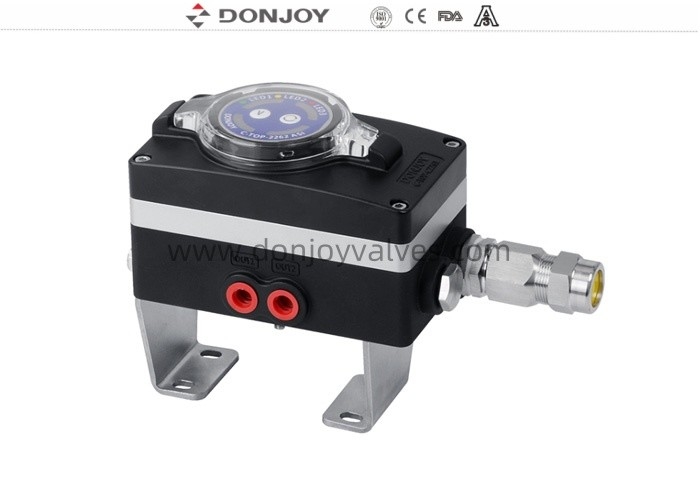

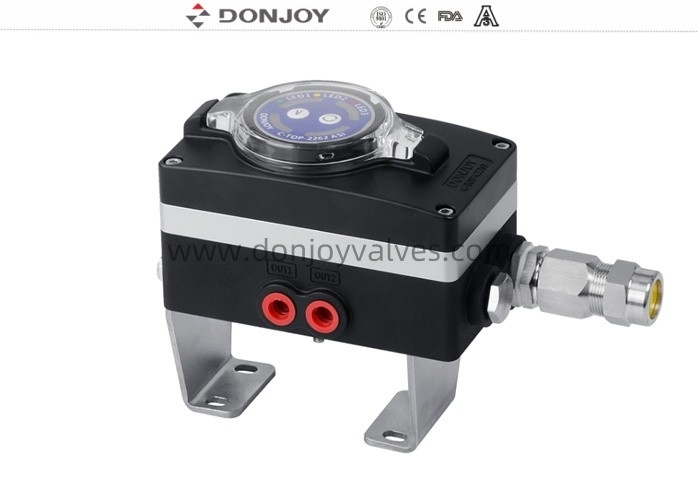

DONJOY Ventilsteuergerät TOP C-TOP-2262 Beschreibung:

Donjoy C-TOP-2262  ist ein neuer pneumatischer Steuerkopf, der für die Ventilprozesssteuerung entwickelt wurde und mit den meisten SPS- oder DCS-Systemen kompatibel ist
(Speicherprogrammierbare Steuerung) Automatisierungssystem, mit digitaler Kommunikation. Enthält Signalübertragung, Positionsanzeige und Ventilsteuerung zur Steuerung aller Arten von Prozessventilen. Mit vielen Versionen und unterstützt PNP-Signal, DCS, IO-Link, AS-I BUS.

Die DONJOY Ventilsteuerungstechnologie hat eine über 20-jährige Geschichte in Forschung und Entwicklung sowie Herstellung und wurde bis zur vierten Generation aktualisiert und iteriert. Gleichzeitig wurde eine vollständige Reihe von Ventilsteuerungstechnologien gebildet, darunter Ventilsteuereinheiten, Ventilpositionsrückmeldegeräte und Ventilpositionierer:

Ventilsteuerkopf C-TOP-262 Merkmale

C-TOP-2262 ist eine eigensichere explosionsgeschützte Ausführung mit ATEX-Zertifikat

-Automatische Einstellung mit einer Taste
-Ventil-Anti-Leckage-Funktion
-Ventilfehlerrückmeldefunktion
-Verschiedene Ventilpositionen zeigen unterschiedliche Farben von LED-Leuchten an
-Signalrückmeldung: PNP NPN passiver Kontakt 4-20mA
-Buskommunikation: |0-Link; AS-IV3.0
-Stromversorgung: DC24V ±10%
-Hub: 60 mm; 30 mm
-Die Präzision der Ventilposition kann vor Ort eingestellt werden: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
-Hohe und niedrige Farbe kann vor Ort eingestellt werden

C-TOP-2262-DCS Spezifikation

Eingang: Digitalsignal DC 24V+(PNP)
Ausgang: Digitalsignal NPN oder PNP (Die spezifischen Parameter hängen vom gemeinsamen Eingang ab)

C-TOP-2262-IO-Link Spezifikation

I0-Link V1.1 Schnittstellenkommunikation

Der C-TOP-2262-I0-Link-Controller ist ein pneumatischer Steuerkopf, der auf der Oberseite eines pneumatischen Ventilantriebs montiert ist. Er ist mit der l0-Link-Schnittstellen-Masterstation mit internationalen Standards kompatibel und umfasst Signalübertragung, LED-Positionslichtanzeige, Ventilöffnungs- und -schließsteuerung und andere Funktionen. Die Farbe und die Positionsgenauigkeit des Positions-LED-Lichts können auch über das IODD-Dokument entsprechend den Arbeitsbedingungen oder -präferenzen des Benutzers zurückgesetzt werden. Die Einstellungsmethode ist sehr einfach. „PC oder SPS in Kombination mit 1ODD-Dateibeschreibung“ kann erreicht werden.

AS-I ist eine Art Feldbussystem. Es kann den Controller und den binären Sensor (untergeordnetes Gerät) mit der Steuerungsausrüstung eines übergeordneten Computers (Master-Steuerung) verbinden. Die Verbindung wird über ein Flachkabel hergestellt, das die Stromversorgung für das Magnetventil und den Sensor liefert.
