Herkunftsort:
CHINA
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
C-TOP-1421/1721
treten Sie mit uns in Verbindung
Video
Kontrollen für Geräte aus rostfreiem Stahl für die Sanitär- und Lebensmittelindustrie
Spezifikation
|
Produktbezeichnung |
Steuerung |
|
Mittelfristig |
Geschmierte Druckluft, inerte Gase |
|
Max. Arbeitstemperatur |
70°C |
|
Arbeitsdruck |
1.5 bar - 7 bar (22 PSI bis 102 PSI) |
|
Verbindungsstück |
G1/8" |
|
Schutzniveau |
IP67 |
|
Luftdurchfluss |
200 NL |
|
Schlaganfall |
Min. 3 mm; Max. 70 mm |
|
Max. C - TOP-Einheiten |
31 C - TOP-Einheiten |
|
Verbindungskabel |
2 m |
|
AS-I BUS |
max. Länge: 1 m |
|
Funktion |
für die Steuerung der Ventilposition |
|
Merkmal |
Induktiver Positionssensor |
Modellwahltabelle
| Steuergerät C-TOP 1421/1721 /222a (Version zu empfehlen) | |||
|
Eingangssteuerung | Empfohlene Aktoren | Ausgangssignal |
| 1 Magnetventil | mit einer Leistung von mehr als 10 W | PNP 2 Position 4-20mA | |
| 2 Magnetventile | Zweifachwirkende pneumatische Aktoren | PNP 2-Position 4-20mA | |
| 3 Magnetventile | mit einer Leistung von mehr als 50 Watt | PNP 3-Position 4-20mA | |
| 3 Magnetventile | mit einer Leistung von mehr als 50 W und | Position PNP 4 (einschließlich externer Sensoren) 4-20mA | |
| Steuergerät C-TOP 1421/1721/2221 (Busprotokollversion AS-I BUS-V3.0) | |||
|
Eingangssteuerung | Empfohlene Aktoren | Ausgangssignal |
| 1 Magnetventil | mit einer Leistung von mehr als 10 W | PNP 2 Position 4-20mA | |
| 2 Magnetventile | Zweifachwirkende pneumatische Aktoren | PNP 2-Position 4-20mA | |
| 3 Magnetventile | mit einer Leistung von mehr als 50 Watt | PNP 3-Position 4-20mA | |
Anwendungen

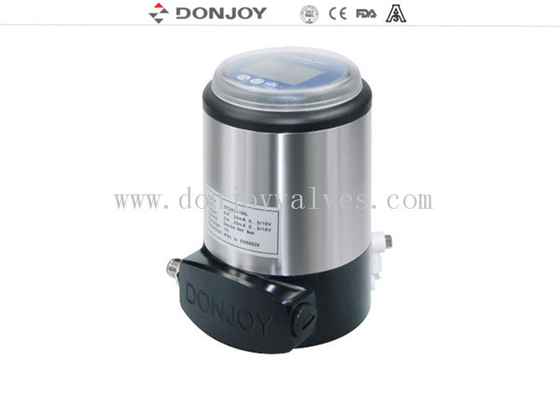

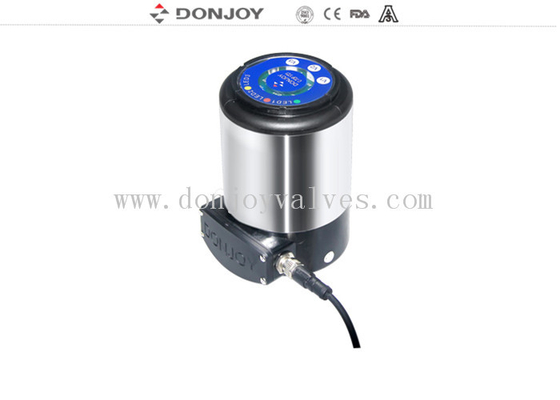

C-TOP ist ein pneumatischer Steuergerät, das für ein optimales Steuerventil ausgelegt ist.
Es ist mit den meisten automatischen PLC-Systemen kompatibel.

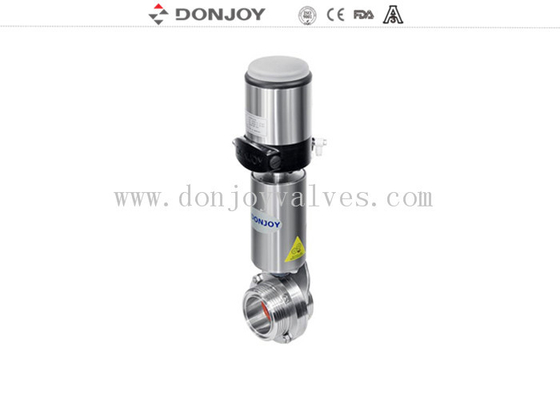

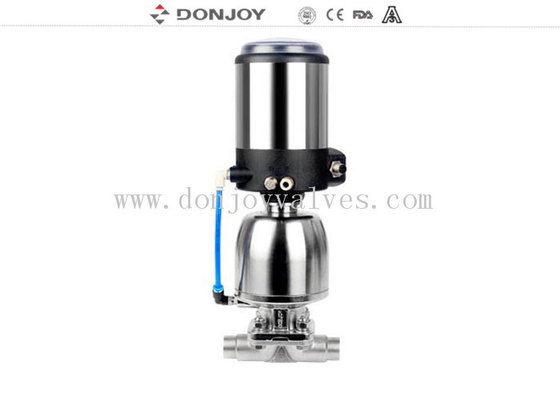

Es könnte auf alle Arten von Pneumatikventilen wie Mischungssicherungsventil, Schmetterlingsventil, Kugelventil, Membranventil, Rückschaltventil und Globusventil usw. installiert werden.
Konstruktion und Merkmale
Einfache, schnelle und wirtschaftliche Anbindung von Sensoren mit Magnetventil (Aktor) durch AS-I BUS-Mastering.
Da die Kabel weitgehend verkürzt sind, wird die Installation und der Start bequemer.
Darüber hinaus wird die Startzeit verkürzt und einige versteckte Probleme bei der Installation können vermieden werden.AS - I Isolationsersatzanschluss und Kabelanschluss selbst.
C - TOP Ventilsteuerungseinheit - - 2014
Version zur Regelung der Hubraumverschiebung
|
Modell |
Sensor |
Magnetventil |
Macht |
Verbindung |
Anmerkungen |
|
1421-05-S1-V1 |
1 |
1 |
Gleichspannung 24 V |
Kabelanschluss |
Einzelspiel |
|
1421-05-S1-V2 |
1 |
2 |
Gleichspannung 24 V |
Kabelanschluss |
Doppeldarstellung |
|
1421-05-S1-V3 |
1 |
3 |
Gleichspannung 24 V |
Kabelanschluss |
Drei Auswirkungen (Mischungssicherungsventil) |
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
1 |
1 |
Gleichspannung 24 V |
AS-I BUS |
Einzelspiel |
|
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
1 |
2 |
Gleichspannung 24 V |
AS-I BUS |
Doppeldarstellung |
|
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
1 |
3 |
Gleichspannung 24 V |
AS-I BUS |
Drei Auswirkungen (Mischungssicherungsventil) |
Mechanische Regelung
|
Modell |
Sensor |
Magnetventil |
Macht |
Verbindung |
Anmerkungen |
|
1421-05-S1-V1-M |
1 |
1 |
Gleichspannung 24 V |
Kabelanschluss |
Einzelspiel |
|
1421-05-S1-V1-M |
2 |
1 |
Gleichspannung 24 V |
Kabelanschluss |
Einzelspiel |
|
1421-05-S1-V2-M |
2 |
2 |
Gleichspannung 24 V |
Kabelanschluss |
Doppeldarstellung |
|
1421-05-S1-V3-M |
3 |
3 |
Gleichspannung 24 V |
Kabelanschluss |
Drei Effekte (Mischungssicherungsventil) |
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
1 |
1 |
Gleichspannung 24 V |
AS-I BUS |
Einzelspiel |
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
2 |
1 |
Gleichspannung 24 V |
AS-I BUS |
Einzelspiel |
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
2 |
2 |
Gleichspannung 24 V |
AS-I BUS |
Doppeldarstellung |
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
3 |
3 |
Gleichspannung 24 V |
AS-I BUS |
Drei Effekte (Mischungssicherungsventil) |
Einrichtung
Produktanzeige
