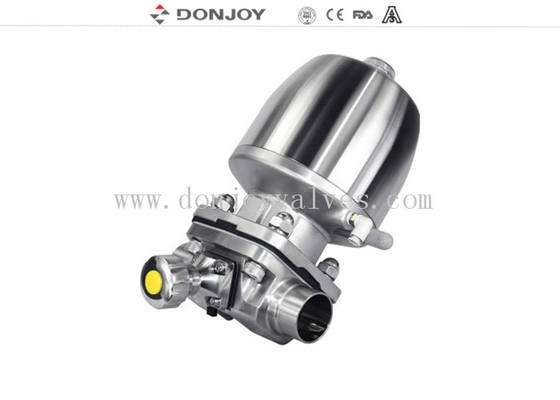

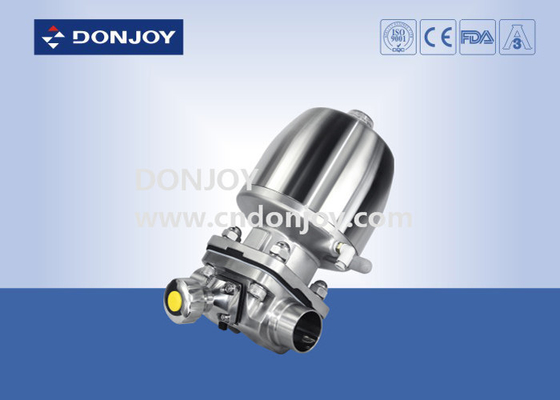

Schweiß-Mehrweg-Pneumatik-Sanitär-Membranventil Edelstahl-Stellantrieb
Spezifikationen
|
Produktname:
|
SS 316L Schweiß-Mehrweg-Pneumatik-Membranventil mit Edelstahl-Stellantrieb
|
|
Ventilkörpermaterial:
|
Rundstahl-Ventilkörper 1.4404/316L
|
|
Dichtungsmaterial:
|
Einzelne Silikondichtung / Klebstoff PTFE+EPDM / Zwei Teile
PTFE+EPDM
|
|
Maximaler Arbeitsdruck:
|
6-10 Bar (abhängig von der Membran)
|
|
Max. Arbeitstemperatur:
|
-10 bis 130 Grad C (abhängig von der Membran)
|
|
Verfügbare Größe:
|
1/2"-3" DN25-DN50
|
|
Verfügbarer Anschluss:
|
Klemme/Schweißen/Gewinde/Sonderanschluss
|
|
Verfügbarer Standard:
|
3A/BPE/DIN/ISO/IDF
|
|
Betrieb:
|
Manuell, Pneumatisch
|
|
Verfügbare Struktur:
|
Gerade, T-Stück, U-Typ, Tankboden
|
|
Steuerung:
|
Intelligenter Ventilpositionierer / C-TOP-Steuerung / Positionssensor
|
|
Zertifikat:
|
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600
|
|
Anwendungsbereich:
|
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik usw.
|
|
Design:
|
Totwinkel-minimiertes Design
|
|
Verpackungsdetails:
|
Blasenverpackung für jedes Ventil.
Äußere Verpackung sind Karton- oder Sperrholzkisten.
Oder nach Kundenwunsch.
|
|
Lieferdetails:
|
Normalerweise innerhalb von 20 Tagen nach Erhalt der T/T-Anzahlung.
|
Anwendungen
Membranventile, manuell oder pneumatisch betrieben, sind speziell für den Einsatz in Hygiene- und aseptischen Prozessen in der pharmazeutischen Industrie konzipiert.
Das Ventil eignet sich hervorragend zur Durchflussregelung sowie zur Öffnungs-/Schließsteuerung.
Die Membranventile sind in Bezug auf den Durchfluss besser als andere Ventile. Es ist einfacher zu reinigen und besser geeignet, um Substanzen mit Partikeln zu verarbeiten. Das Phänomen der Lufttaschen ist bei der Anwendung der Durchflussregelung selten.

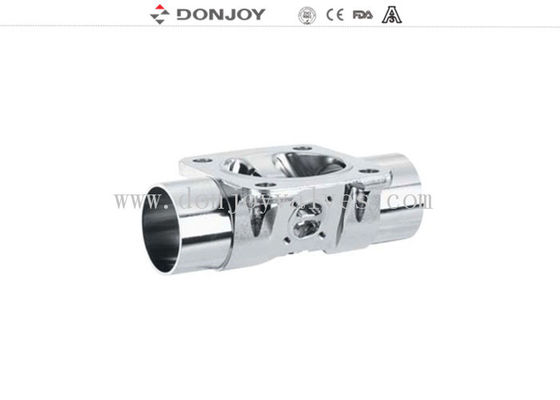

Ventilkörper
SchmiedekörperDer Rohling wird aus einem Edelstahlblock hergestellt, der im Schmiedeprozess zusammen mit der Hochtemperatur-Schmiedung durch Formänderung des Rohlings durch Extrusion erfolgt. Durch das Schmieden ist die Körperdichte höher, die Struktur gleichmäßiger, ohne Sandlöcher und andere Verunreinigungen. Anschließend erfolgt die hochpräzise Bearbeitung durch das Bearbeitungszentrum.
Gusskörperwird durch das Wachsmodell der Form hergestellt, das Wachsmodell wird in Keramik infiltriert, um die gesamte Oberfläche des Wachsmodells mit einer Schicht starker Keramik zu versehen. Wachsmodell schmelzen, dann in die Schmelze der Edelstahl-Lösung, nach dem Abkühlen die Keramik entfernen, der Rohling wird hergestellt. Die Gussgröße ist sehr genau, das äußere Erscheinungsbild ist glatt, sauber und ordentlich.
Strukturmerkmale
Neues Membrandesign.
Die Wartung ist einfach, sicher und leicht zu bedienen.
Selbstentleerungsfunktion.
Hatte einen ausgezeichneten KV-Wert.
CIP/SIP-Sterilisation und -Reinigung.
Verschiedene Konfigurationen des Membranventils
1. Membranventil mit Positionierer/Prozessregler (IL-TOP)
2. Membranventil mit Steuereinheit (C-Top)
3. Ventilpositionsregler
4. Kunststoffgriff
5. Edelstahlgriff
6. Edelstahl-Stellantrieb
7. Kunststoff-Stellantrieb
8. Körper: Guss / Schmieden / Rundstahl-Ventilkörper
Zeichnung
Bitte überprüfen Sie die Größentabelle unten für detaillierte Informationen.
