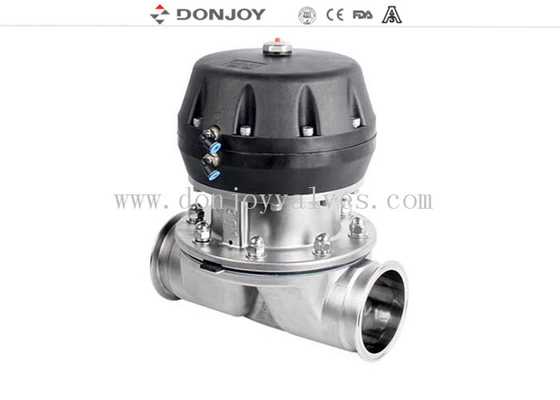

Edelstahl SS316L Gießkörper Pneumatisches Membrandiaphragmaventil
Tag
Sanitärdiaphragmaventil mit pneumatischem Kunststoffantrieb
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
Zylinder-Doppelposition-Pneumatikzellenventil
Spezifikationen
Produktbezeichnung: |
Edelstahl SS316L Gießkörper Pneumatisches Membrandiaphragmaventil |
Material des Ventilkörpers: |
SS316L |
Versiegelungsmaterial: |
mit einem Durchmesser von nicht mehr als 15 mm |
Maximaler Arbeitsdruck: |
8 Bar |
Max.Betriebstemperatur: |
150 Grad C |
Verfügbare Größe: |
1′-4′, DN20-DN100 |
Verfügbare Verbindung: |
Klemme/Schweiß/Dreh/spezielle Verbindung |
Verfügbar als Standard: |
3A/BPE/DIN/ISO/IDF |
|
Manuell, pneumatisch |
Verfügbare Struktur: |
Gerade, Tee, U-Typ, Tankboden |
|
Intelligenter Ventilpositionierer / C-TOP-Steuerung / Positionssensor |
Bescheinigung: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600 |
Anwendungsbereich |
Milchprodukte, Lebensmittel, Getränke, Apotheke, Kosmetik usw. |
Ventilkörper: |
Schmieden oder Gießen |
Ausstattung: |
Flexibel mit verschiedenen Ventilsitzen |
Verschiedene Konfigurationen von Diaphragmaventilen
1. Didaphragmaventil mit Pisierer/Prozesscontroller (IL-TOP)

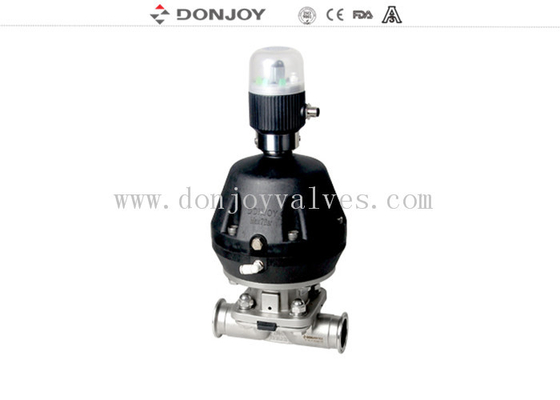

2. Diaphragmaventil mit Steuerungseinheit (C-Top)
3. Ventilpositionsregler
4Positionssensormodul

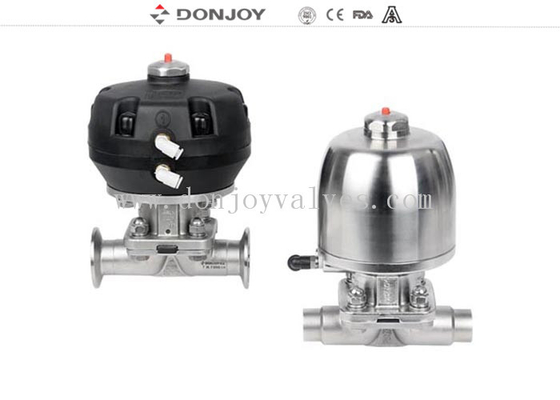

5Kunststoffgriffe
6. Edelstahlgriffe
7. Stainless-Stahl-Aktör
8Elektrische Zwerchklappen
9. Kunststoff Accuator
10Körper: Gießerei / Schmiede
Ventilkörper:
Schmiedekörperdie durch ein Stück Edelstahlbarren im Schmiedeprozess, zusammen mit dem Schmiedevorgang bei hoher Temperatur, durch Extrusion durch eine Formänderung des Schmiedeplatzes,durch die Schmiede nach der Körperdichte höher, ist die Struktur einheitlicher, keine Sandlöcher und andere Verunreinigungen.
Gießkörperwird durch die Form Paraffinwachs-Modell, Paraffinwachs-Modell Infitration in Keramik hergestellt, damit die gesamte Körperwachs Formoberfläche eine Schicht aus starker Keramik bilden.dann in die Schmelze der Edelstahllösung, nach dem Abkühlen klopfen das Aussehen von Keramik, ist der leere Körper uo.Guss Größe sehr genau, das äußere Aussehen ist ein glatt, sauber und ordentlich gemacht.
Funktionsprinzipien
1Das Diaphragma bietet sowohl die Körperdichtung als auch die Sitzdichtung.
2Wenn das Ventil geschlossen ist, bewegt sich ein Druckpolster, das das Zwerchfell stützt, in Richtung der Versiegelungsfläche des Körpers.Wenn sich die Druckplatte bewegt, biegt sich das Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrängt, wodurch der Durchfluss durch den Körper geschlossen wird.
3Die Beziehung des Körpers zur Druckplatte verhindert eine Überkompression des Zwerchfells.
4Das Ventil kann manuell und pneumatisch betrieben werden.
Zertifikat für Zwerchklappen
1Alle synthetischen Harze und Zusatzstoffe entsprechen der FDA-Zertifizierung.
2.Die chemische Zusammensetzung, die physikalischen Eigenschaften und der Herstellungsprozess des Materials sind dokumentiert.
3.3-a Konsistenz die Authentifizierung
4.CE-PED/97/23/EG
5.EN 10204-3.1
Anwendungen:
Diaphragmaventile, die manuell oder pneumatisch betrieben werden, sind speziell für den Einsatz bei Hygiene- und aseptischen Verfahren in der pharmazeutischen Industrie entwickelt.
Das Ventil eignet sich hervorragend für die Durchflusssteuerung sowie für die Öffnungs-/Schließsteuerung.
Die Zwerchventile haben im Vergleich zu anderen Ventilen eine bessere Durchflussfähigkeit, sie können leichter gereinigt und besser mit Partikeln verarbeitet werden.Das Phänomen der Lufttasche ist bei der Anwendung der Durchflussregelung selten.
Kombination von mehreren Portzellen
SPA-Konfiguration und GMP-Konfiguration
Produktzeichnungen
Tag: Sanitärventile, Phamacy-Ventil, Durchschlagventile
