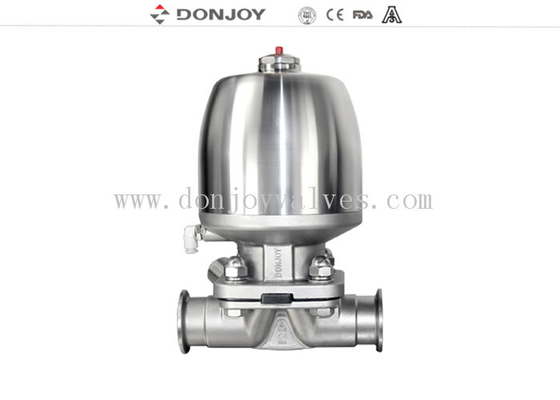

Donjoy 2" hygienische Pneumatik-Membranventil aus Edelstahl mit Tri-Clamp-Anschluss
Spezifikationen
|
Produktname:
|
Direktstrom-Hygienisches Membranventil, Pneumatisches Normalerweise geschlossenes Membranventil EPDM PTFE
|
|
Ventilkörpermaterial:
|
SS316L
|
|
Dichtungsmaterial:
|

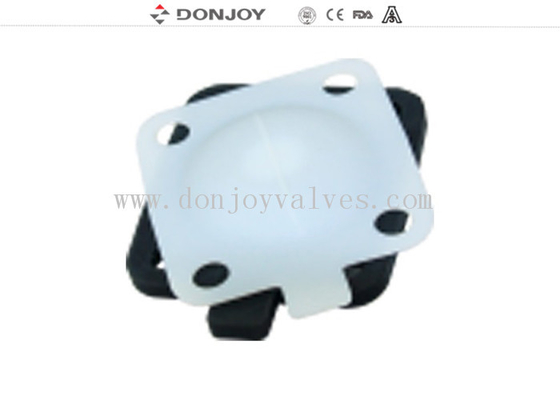

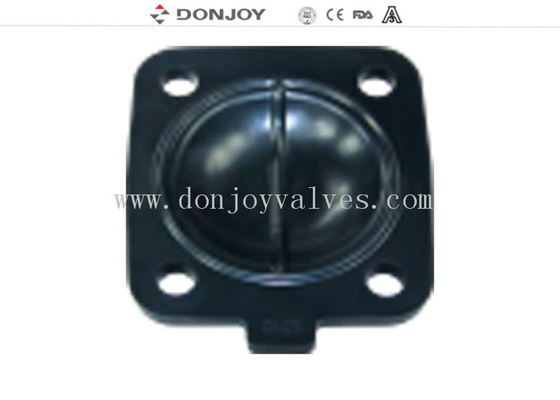

Einzelne Silikondichtung / Klebe-PTFE+EPDM / Zweiteilig
PTFE+EPDM
|
|
Maximaler Arbeitsdruck:
|
6 bis 8 Bar (abhängig vom Diaphragma)
|
|
Max. Arbeitstemperatur:
|
150 Grad C
|
|
Verfügbare Größe:
|
1''-4'', DN20-DN100
|
|
Verfügbare Anschlüsse:
|
Klemme / Schweißen / Gewinde / Spezialanschluss
|
|
Verfügbare Standards:
|
3A / BPE / DIN / ISO / IDF
|
|
Betriebsart:
|
Pneumatisch
|
|
Verfügbare Bauformen:
|
Gerade, T-Stück, U-Typ, Tankboden
|
|
Steuerung:
|
Intelligenter Stellungsregler / C-TOP-Steuerung / Positionssensor
|
|
Zertifikat:
|
3A / 54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Anwendungsbereich:
|
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik, etc.
|
|
Funktion:
|
Verarbeitung
|
|
Verpackungsart:
|
Karton oder Holzkiste.
|
Anwendungen:
Membranventile, manuell oder pneumatisch betätigt, sind speziell für hygienische und aseptische Prozesse in der pharmazeutischen Industrie konzipiert.
Das Ventil eignet sich hervorragend für die Durchflussregelung sowie für die Öffnungs-/Schließregelung.
Membranventile bieten im Vergleich zu anderen Ventilen bessere Durchflusseigenschaften.
Sie sind leichter zu reinigen und besser für die Verarbeitung von Substanzen mit Partikeln geeignet.
Das Phänomen der Luftblase tritt bei der Durchflussregelung selten auf.
Vorteil
BPE-Standard-Membranventil für Reinstwassersysteme, Pharmazie mit 3A, CE-Zertifikat
Verschiedene Konfigurationen von Membranventilen
Pneumatische Betätigung
1. Membranventil mit Stellungsregler/Prozessregler (IL-TOP)
2. Membranventil mit Steuereinheit (C-Top)
3. Ventilpositionsregler
4. Positionssensormodul
5. Edelstahl-Aktuator
6. Kunststoff-Aktuator
Pneumatische Betätigung
1. Pneumatischer Edelstahl-Aktuator
2. Pneumatischer Kunststoff-Aktuator
Manuelle Betätigung
1. Kunststoffgriff
2. Edelstahlgriff
Ventilkörpermaterial
Körper: Guss / Schmiedeteil
Ventilkörper:
SchmiedeteilEin Rohling wird aus einem Edelstahlblock gefertigt. Im Schmiedeprozess, bei hoher Temperatur, wird durch Extrusion die Form des Rohlings verändert. Nach dem Schmieden ist die Dichte des Körpers höher, die Struktur ist gleichmäßiger, ohne Sandlöcher und andere Verunreinigungen. Anschließend erfolgt die hochpräzise Bearbeitung im Bearbeitungszentrum.
Gusskörperwird aus einem Wachsmodell nach dem Wachsausschmelzverfahren hergestellt. Das Wachsmodell wird in Keramik getaucht, sodass sich auf der gesamten Oberfläche des Wachsmodells eine starke Keramikschicht bildet. Das Wachsmodell wird geschmolzen und dann mit geschmolzener Edelstahl-Lösung gefüllt. Nach dem Abkühlen wird die Keramikschale entfernt, und der Rohkörper ist fertig. Die Größe des Gussteils ist sehr genau, die äußere Erscheinung ist glatt, sauber und ordentlich.
Ventilkörperzeichnung
