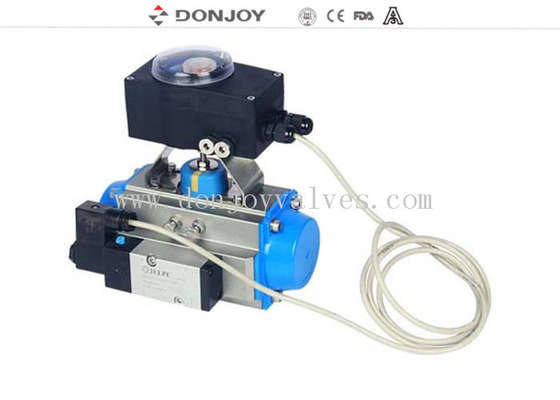

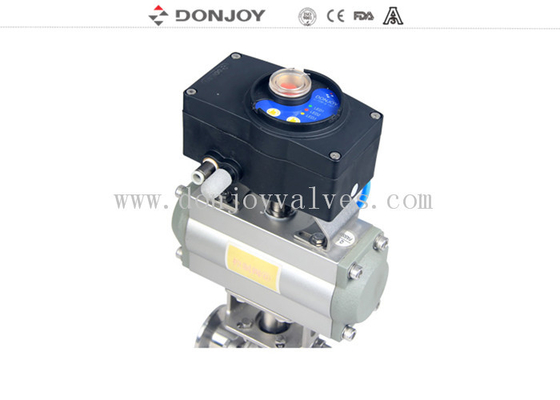

Ventil-Aluminium-Stellantrieb mit intelligenter C-TOP-1561-Steuereinheit zur Rückmeldung an die SPS
Technische Merkmale
1. Eingang: PNP 24 VDC
2. Rückmeldeausgang: PNP DC24V & 4-20mA
3. Stromversorgung: DC24V ±10%
4. Buskommunikation: AS-I BUS
5. Genauigkeit: Wiederholgenauigkeit ≤ 0,2%
6. Einstellung: Ein-Knopf-Auto-Einstellfunktion
7. Betriebsart: Manueller/Automatischer Betrieb
8. Leckagediagnosefunktion
9. Anzeige: Zweiteilige Lichtfarbe offen: Grün/Rot, geschlossen: Rot/Grün
10. Hubbereich: 0-180 Grad
SPEZIFIKATION
| Produktname |
Intelligenter Ventilpositionierer |
| Medium |
Geschmierte Druckluft, Inertgase |
| Max. Betriebstemperatur |
70℃ |
| Betriebsdruck |
1,5 bar - 7 bar (22 PSI bis 102 PSI) |
| Anschluss |
G1/8" |
| Schutzart |
IP67 |
| Luftdurchsatz |
200NL |
| Funktion |

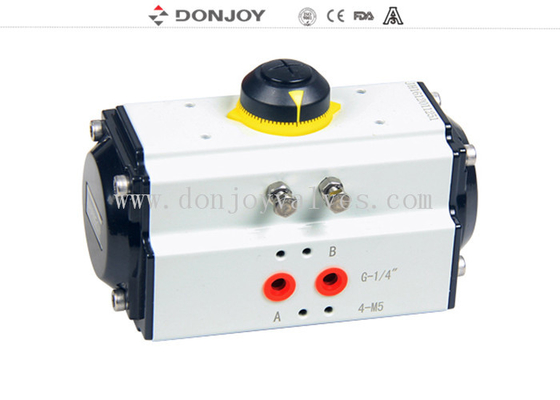

Pneumatischer Stellantrieb mit doppelter Wirkung |
| Struktur |
Kann mit Positionssensor sein |
| Hub |
180 Grad |
| Max. C - TOP-Einheiten |
31 C - TOP-Einheiten |
| Anschlusskabel |
2m |
| AS-I BUS |
max. Länge: 1m |
Anwendungen
C - TOP ist ein pneumatischer Controller, der zur Gewährleistung einer optimalen Steuerung des Ventils entwickelt wurde.
Es ist mit den meisten SPS-Automatisierungssystemen kompatibel. In der Lebensmittel-, Getränke- und Pharmaindustrie
kann es an allen Arten von pneumatischen Ventilen installiert werden, wie z. B. an Mischventilen, Klappenventilen, Kugelhähnen, Membranventilen, Umschaltventilen und Tellerventilen usw.
Design und Merkmale
Einfaches, schnelles und wirtschaftliches Anschließen von Sensoren mit Magnetventil (Stellantrieb) über AS - I BUS-Mastering.
Da die Kabel stark reduziert werden, werden Installation und Inbetriebnahme komfortabler.
Außerdem wird die Startzeit verkürzt, und einige versteckte Probleme bei der Installation können vermieden werden. Die Teile sind identisch mit dem Standard-C - TOP. Das einzige geänderte Teil ist die eingebaute Karte, der AS - I-Isolationsersatzanschluss und der Kabelanschluss selbst.
C - TOP Ventilsteuereinheit - - 2014
Verdrängungsregelversion
|
Modell
|
Sensor
|
Magnetventil |
Stromversorgung
|
Anschluss
|
Bemerkungen
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Kabelanschluss
|
Einfachwirkend
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Kabelanschluss
|
Doppeltwirkend
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Kabelanschluss
|
Drei Effekte (Mischventil)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Einfachwirkend
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Doppeltwirkend
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Drei Effekte (Mischventil)
|
Mechanische Regelversion
|
Modell
|
Sensor
|
Magnetventil |
Stromversorgung
|
Anschluss
|
Bemerkungen
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Kabelanschluss
|
Einfachwirkend
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Kabelanschluss
|
Einfachwirkend
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Kabelanschluss
|
Doppeltwirkend
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Kabelanschluss
|
Drei Effekte (Mischventil)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Einfachwirkend
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Einfachwirkend
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Doppeltwirkend
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Drei Effekte (Mischventil)
|
