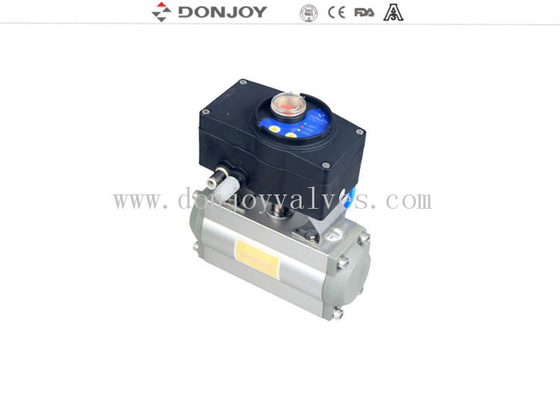

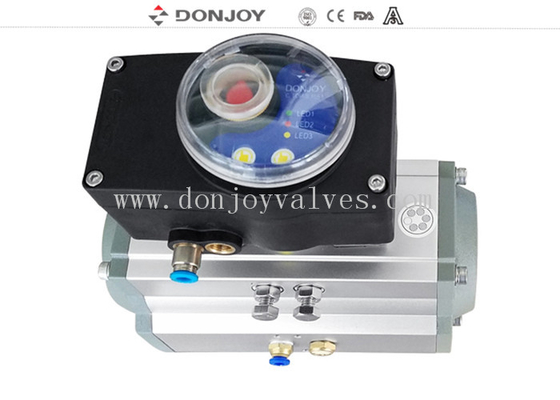

Aluminium-Stellantrieb mit intelligenter C TOP-1561 Steuereinheit zur Rückmeldung an die SPS
Technische Merkmale
1. Eingang: PNP 24 VDC
2. Rückmeldeausgang: PNP DC 24 V & 4-20 mA
3. Stromversorgung: DC 24 V ±10%
4. Buskommunikation: AS-I BUS
5. Genauigkeit: Wiederholgenauigkeit ≤ 0,2%
6. Einstellung: Einzel-Knopf-Automatik-Einstellfunktion
7. Betriebsart: Manueller/Automatischer Betrieb
8. Leckagediagnosefunktion
9. Anzeige: Zweiteilige Lichtfarbe offen: Grün/Rot, Geschlossen: Rot/Grün
10. Hubbereich: 0-180 Grad
Spezifikation
|
Produktname
|
Intelligenter Ventilpositionierer
|
|
Medium
|
Geschmierte Druckluft, Schutzgase
|
|
Max. Betriebstemperatur
|
70℃
|
|
Betriebsdruck
|
1,5 bar - 7 bar (22 PSI bis 102 PSI)
|
|
Anschluss
|
G1/8"
|
|
Schutzart
|
IP67
|
|
Luftdurchsatz
|
200 NL
|
|
Funktion
|
Pneumatischer Stellantrieb mit Doppelwirkung
|
|
Struktur
|
Kann mit Positionssensor sein
|
|
Hub
|
180 Grad
|
|
Max. C - TOP Einheiten
|
31 C - TOP Einheiten
|
|
Anschlusskabel
|
2 m
|
|
AS-I BUS
|
max. Länge: 1 m
|
Anwendungen
C - TOP ist eine pneumatische Steuerung, die zur Gewährleistung einer optimalen Steuerung des Ventils entwickelt wurde.
Es ist mit den meisten SPS-Automatisierungssystemen kompatibel. In der Lebensmittel-, Getränke- und Pharmaindustrie
kann es an allen Arten von pneumatischen Ventilen wie Mischventilen, Klappenventilen, Kugelhähnen, Membranventilen, Umschaltventilen und Tellerventilen usw. installiert werden.
Design und Merkmale
Einfaches, schnelles und wirtschaftliches Anschließen von Sensoren mit Magnetventil (Stellantrieb) durch AS - I BUS-Mastering.
Da die Kabel stark reduziert werden, werden Installation und Inbetriebnahme komfortabler.
Außerdem wird die Startzeit verkürzt und einige versteckte Probleme bei der Installation können vermieden werden. Die Teile sind identisch mit dem Standard C - TOP. Das einzige geänderte Teil ist die eingebaute Karte, der AS - I Isolationsersatzanschluss und der Kabelanschluss selbst.
C - TOP Ventilsteuereinheit - - 2014
Verstellbare Ausführung
|
Modell
|
Sensor
|
Magnetventil |
Stromversorgung
|
Anschluss
|
Bemerkungen
|
|
1421-05-S1-V1
|
1
|
1
|
DC. 24V
|
Kabelanschluss
|
Einfachwirkend
|
|
1421-05-S1-V2
|
1
|
2
|
DC. 24V
|
Kabelanschluss
|
Doppeltwirkend
|
|
1421-05-S1-V3
|
1
|
3
|
DC. 24V
|
Kabelanschluss
|
Drei Effekte (Mischventil)
|
|
1421-05-S1-V1-AS
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Einfachwirkend
|
|
1421-05-S1-V2-AS
|
1
|
2
|
DC. 24V
|
AS-I BUS
|
Doppeltwirkend
|
|
1421-05-S1-V3-AS
|
1
|
3
|
DC. 24V
|
AS-I BUS
|
Drei Effekte (Mischventil)
|
Mechanische Verstellversion
|
Modell
|
Sensor
|
Magnetventil |
Stromversorgung
|
Anschluss
|
Bemerkungen
|
|
1421-05-S1-V1-M
|
1
|
1
|
DC. 24V
|
Kabelanschluss
|
Einfachwirkend
|
|
1421-05-S1-V1-M
|
2
|
1
|
DC. 24V
|
Kabelanschluss
|
Einfachwirkend
|
|
1421-05-S1-V2-M
|
2
|
2
|
DC. 24V
|
Kabelanschluss
|
Doppeltwirkend
|
|
1421-05-S1-V3-M
|
3
|
3
|
DC. 24V
|
Kabelanschluss
|
Drei Effekte (Mischventil)
|
|
1421-05-S1-V1-AS-M
|
1
|
1
|
DC. 24V
|
AS-I BUS
|
Einfachwirkend
|
|
1421-05-S1-V1-AS-M
|
2
|
1
|
DC. 24V
|
AS-I BUS
|
Einfachwirkend
|
|
1421-05-S1-V2-AS-M
|
2
|
2
|
DC. 24V
|
AS-I BUS
|
Doppeltwirkend
|
|
1421-05-S1-V3-AS-M
|
3
|
3
|
DC. 24V
|
AS-I BUS
|
Drei Effekte (Mischventil)
|
FAQ
Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik. und wir haben alle Arten von Produkten.
Q2: Wo befindet sich Ihre Fabrik? Wie kann ich sie besuchen?
A2: Unsere Fabrik befindet sich in der Stadt Wenzhou, Provinz Zhejiang, China
Willkommen in unserer Fabrik für Geschäftsverhandlungen. Bitte versuchen Sie, sich zuerst per E-Mail oder Telefon mit unseren Mitarbeitern in Verbindung zu setzen. Wir vereinbaren einen Termin und organisieren die Abholung.
Q3: Kann Ihre Fabrik unsere Marke auf dem Produkt drucken?
A3: Unsere Fabrik kann das Logo des Kunden per Laser auf die Produkte drucken.
Q4: Wie lautet die Garantie für die Produkte?
A4: 1 Jahr, aber ohne Verschleißteile wie O-Ringe
Q5: Können wir für die Muster mit Paypal bezahlen? Kostet es extra?
A5: Entschuldigung, wir akzeptieren nur TT.
Q6: Erheben Sie Gebühren für Muster oder Fracht?
A6: Gemäß den Richtlinien unseres Unternehmens müssen die Kunden diese bezahlen, wir erstatten Ihnen die Mustergebühr in der offiziellen Bestellung.
