Intelligente Ventil Positioner Steuerung für Mini-Größe Regulierung Ventile
Technisches Merkmal
1 Eingang: PNP24VDC
2.Feedback-Ausgang: PNP DC24V& 4-20mA
3.Stromversorgung: DC24V±10%
4.Buskommunikation:AS-I BUS
5.Genauigkeit: Wiederholung der Positionierungsgenauigkeit ≤ 0,2%
6.Anpassung: Funktion der automatischen Einstellung mit einem Knopf
7.Betriebsmodus: manuelle/automatische Bedienung
8.Leckdichte Diagnosefunktion
9.Anzeige: zweiseitig Licht Farbe offen: Grün/Rot, Schließen:rot/Grün
10.Schlagbereich: 0-60 mm/0-30 mm
Spezifikation
|
Produktbezeichnung
|
Intelligenter Ventilpositionierer
|
|
Mittelfristig
|
Geschmierte Druckluft, inerte Gase
|
|
Max. Arbeitstemperatur
|
70°C
|
|
Arbeitsdruck
|
1.5 bar - 7 bar (22 PSI bis 102 PSI)
|
|
Verbindungsstück
|
G1/8"
|
|
Schutzniveau
|
IP67
|
|
Schlaganfall
|
Min. 3 mm; Max. 70 mm
|
|
Max. C - TOP-Einheiten
|
31 C - TOP-Einheiten
|
|
Verbindungskabel
|
2 m
|
|
AS-I BUS
|
max. Länge: 1 m
|
|
Betriebsmodus
|
Pneumatischer Betrieb
|
|
Bescheinigung
|
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO
|
Anwendungen
C-TOP ist ein pneumatischer Steuergerät, das für ein optimales Steuerventil ausgelegt ist.
Es ist mit den meisten automatischen PLC-Systemen kompatibel.
Es könnte auf alle Arten von Pneumatikventilen installiert werden, z. B. Mischungssicherungsventile, Schmetterlingsventile,
Kugelventile, Membranventile, Rückschaltventile und Kugelventile usw.
Konstruktion und Merkmale
Einfache, schnelle und wirtschaftliche Anbindung von Sensoren an Elektromagnetventile (Aktor) durch AS-I BUS-Mastering.
Da die Kabel weitgehend verkleinert sind, wird die Installation und das Anfahren bequemer.
Außerdem verkürzt sich die Anlaufzeit und man kann einige versteckte Probleme bei der Installation vermeiden.
Die Teile sind dieselben wie bei der Standard-C-TOP.
AS - I Isolationsersatzanschluss und Kabelanschluss selbst.
C - TOP Ventilsteuerungseinheit - - 2014 Version zur Regelung der Hubraumverschiebung
|
Modell
|
Sensor
|
Magnetventil |
Macht
|
Verbindung
|
Anmerkungen
|
|
1421-05-S1-V1
|
1
|
1
|
Gleichspannung 24 V
|
Kabelanschluss
|
Einzelspiel
|
|
1421-05-S1-V2
|
1
|
2
|
Gleichspannung 24 V
|
Kabelanschluss
|
Doppeldarstellung
|
|
1421-05-S1-V3
|
1
|
3
|
Gleichspannung 24 V
|
Kabelanschluss
|
Drei Effekte (Mischungssicherungsventil)
|
|
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
|
1
|
1
|
Gleichspannung 24 V
|
AS-I BUS
|
Einzelspiel
|
|
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
|
1
|
2
|
Gleichspannung 24 V
|
AS-I BUS
|
Doppeldarstellung
|
|
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
|
1
|
3
|
Gleichspannung 24 V
|
AS-I BUS
|
Drei Effekte (Mischungssicherungsventil)
|
Mechanische Regelung
|
Modell
|
Sensor
|
Magnetventil |
Macht
|
Verbindung
|
Anmerkungen
|
|
1421-05-S1-V1-M
|
1
|
1
|
Gleichspannung 24 V
|
Kabelanschluss
|
Einzelspiel
|
|
1421-05-S1-V1-M
|
2
|
1
|
Gleichspannung 24 V
|
Kabelanschluss
|
Einzelspiel
|
|
1421-05-S1-V2-M
|
2
|
2
|
Gleichspannung 24 V
|
Kabelanschluss
|
Doppeldarstellung
|
|
1421-05-S1-V3-M
|
3
|
3
|
Gleichspannung 24 V
|
Kabelanschluss
|
Drei Effekte (Mischungssicherungsventil)
|
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
|
1
|
1
|
Gleichspannung 24 V
|
AS-I BUS
|
Einzelspiel
|
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
|
2
|
1
|
Gleichspannung 24 V
|
AS-I BUS
|
Einzelspiel
|
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
|
2
|
2
|
Gleichspannung 24 V
|
AS-I BUS
|
Doppeldarstellung
|
|
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
|
3
|
3
|
Gleichspannung 24 V
|
AS-I BUS
|
Drei Effekte (Mischungssicherungsventil)
|
Einrichtung

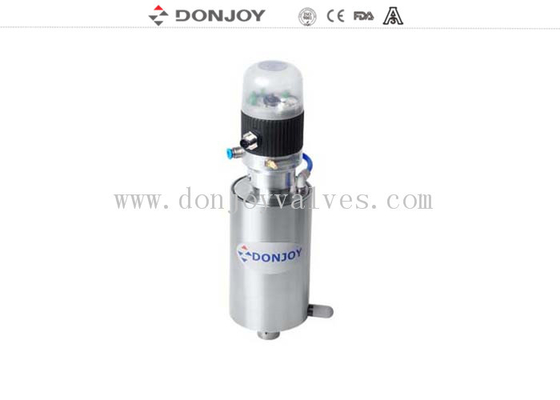

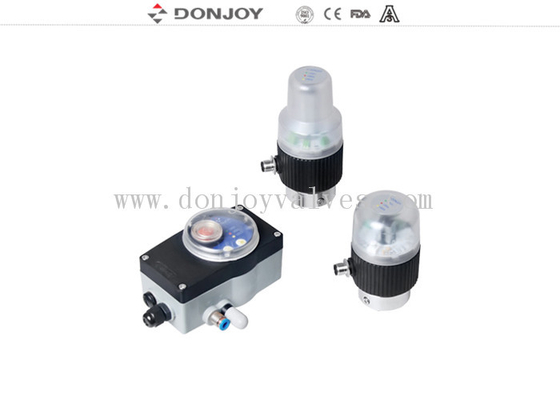

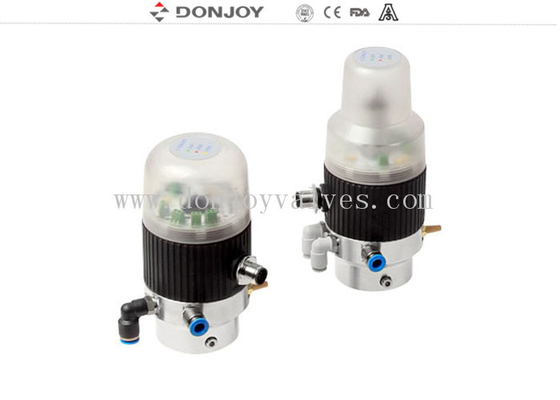

Produktanzeige
