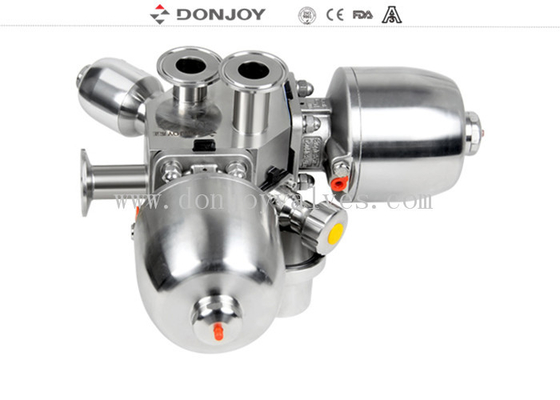

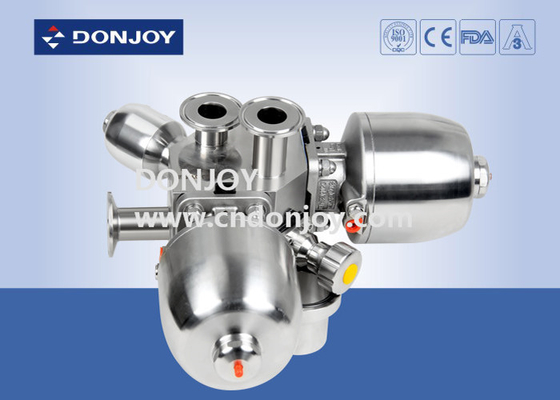

DONJOY Sanitärventil mit mehreren Anschlüssen

DONJOY Sanitär-Mehrfachanschluss-Membranventil, Mehrfachanschlussventil

Spezifikationen


Beschreibung
 Verschiedene Konfigurationen des Membranventils
 1.      Membranventil mit Positionierer/Prozessregler (IL-TOP)
 2.      Membranventil mit Steuereinheit (C-Top)
 3.      Ventilpositionsregler
 4.      Positionssensormodul
 5.      Kunststoffgriff
 6.      Edelstahlgriff
 7.      Edelstahl-Aktor
 8.      Elektrisches Membranventil
 9.      Kunststoffaktor
 10.    Körper: Gießen / Schmieden


Funktionsweise

1. Die Membran sorgt für die Körperdichtung sowie die Sitzdichtung. Es gibt keine Wege zur äußeren Umgebung, daher ist es für aseptische Prozesse geeignet

2. Wenn das Ventil geschlossen ist, bewegt sich ein Druckpolster, das die Membran stützt, auf die Dichtfläche am Körper zu. Wenn sich die Druckplatte bewegt, biegt sich die Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrückt, wodurch der Durchflussweg durch den Körper geschlossen wird.

3. Die Wechselbeziehung von Körper zu Druckplatte verhindert eine Überkompression der Membran

4. Das Ventil kann manuell betrieben werden und pneumatische Betätigungssteuerungen von Magnetventilen

Zertifikat des Membranventils

1. Alle Kunstharze und Zusatzstoffe entsprechen der FDA-Zertifizierung.

2. Die chemische Zusammensetzung, die physikalischen Eigenschaften und der Herstellungsprozess des Materials sind dokumentiert.

3. 3-a-Konsistenz die Authentifizierung

4. CE-PED/97/23/EG

5. EN 10204-3.1

Membran des Ventils

1. EPDM+PTFE (Klebstoff)Die Membrantablette hat eine hohe chemische Beständigkeit, hohe Stabilität, gute Flexibilität, lange Lebensdauer, hohe Dichtigkeit, keine Code-Degeneration und wird nicht durch Temperaturschwankungen beeinflusst, hervorragende Leistung, egal ob es sich um einen thermischen Zyklus, einen Kältezyklus oder ein Dampfdesinfektionssystem handelt.

Spezifikation: 1-3", DN20-DN80

Temperatur: -20 bis 120 Grad

2. EPDM+PTFE (Getrennt) Es kann die Membrantoleranz reduzieren und die Lebensdauer der Membran verlängern

Spezifikation: 1-4", DN20-DN100

Temperatur: -20 bis 150 Grad

3. Einzelne Dichtung (EPDM/SILIKON/FPM), Gummidichtung eingebettet in eine Schicht aus vulkanisierter Faserschicht, um ihre mechanischen Eigenschaften zu verbessern, dann hat die Membran bei Druck und Temperatur eine hohe Dichtungsstabilität, die Verstärkungsfaser härtet in Edelstahlschrauben, um eine bessere Verbindung von Gummi und Metall zu gewährleisten. Daher ist es für den Einsatz in Vakuumumgebungen geeignet.

Spezifikation: 1-4", DN20-DN100

Temperatur: -10 bis 120 Grad

4. Mini-Membrandichtung (EPDM, SILIKON, FPM, EPDM+PTFE)

Spezifikation: 1/4"-3/4", DN6-DN15

Temperatur: -20 bis 150 Grad

Oberflächenbehandlung:

1. Für mechanisch poliert: Innen Ra＜0,5μm, Außen: Von 1-4" Sandstrahlen, Unter 1" mit Spiegelpolitur

Zeichnung
 Bitte überprüfen Sie die Größentabelle unten für detaillierte Informationen.
