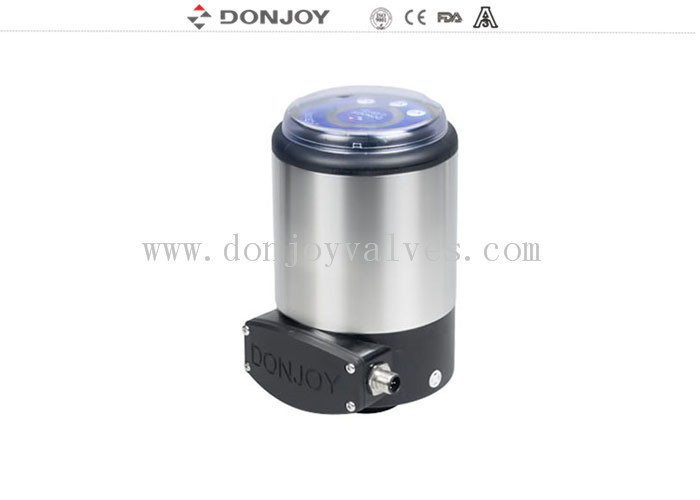

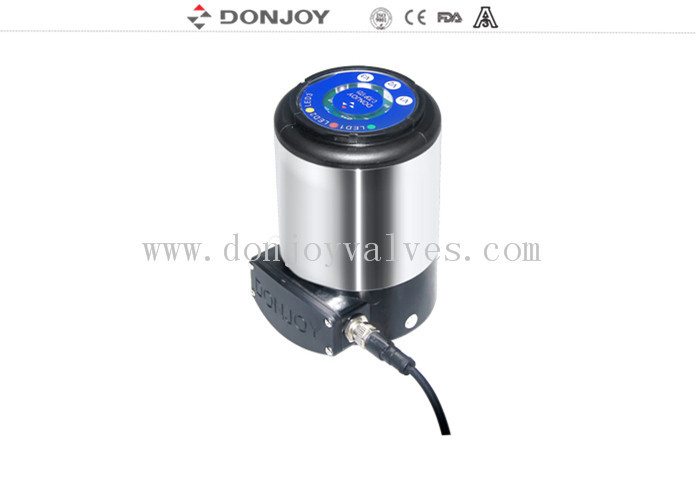

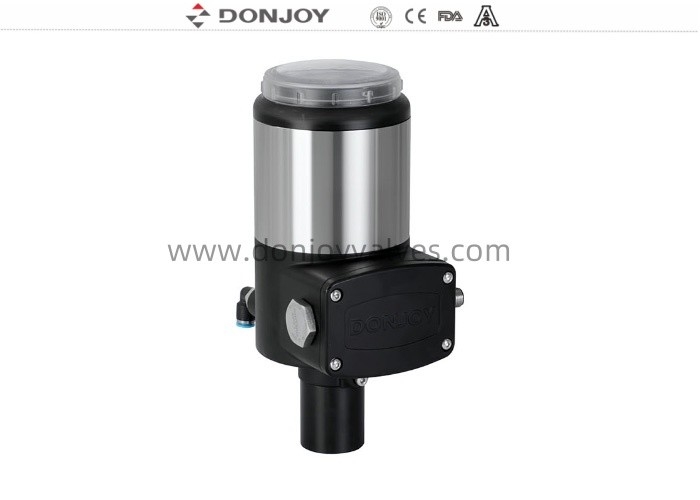

Donjoy C-TOP-2211 ist ein neuer pneumatischer Steuerkopf, der für die Steuerung von Ventilprozessen konzipiert wurde, er ist mit den meisten PLC- oder DCS-Systemen kompatibel
(programmierbarer Logikcontroller) Automatisierungssystem mit digitaler Kommunikation, einschließlich Signalübertragung, Positionsanzeiger und Ventilsteuerung zur Steuerung aller Prozessventile.Mit vielen Versionen und unterstützt PNP Signal, DCS, IO-Link, AS-I Bus.

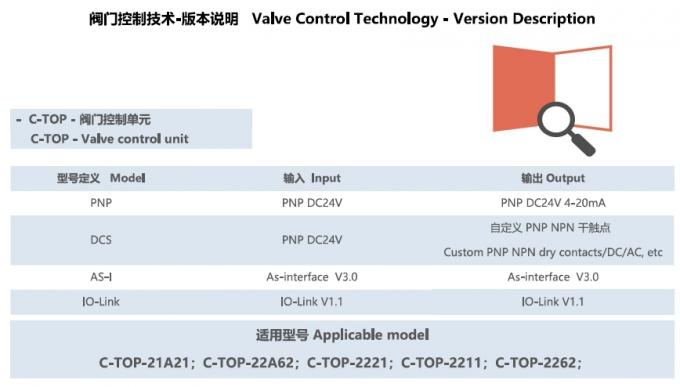

DONJOY-Ventilsteuerungstechnologie hat eine Geschichte von über 20 Jahren in Forschung und Entwicklung und Fertigung und wurde bis zur vierten Generation aktualisiert und wiederholt.Eine vollständige Reihe von Ventilsteuerungstechnologien wurde gebildet, einschließlich Ventilsteuerungseinheiten, Ventilpositionsrückkopplungseinrichtungen und Ventilpositionierer:

Eigenschaften des Ventilsteuerkopfes C-TOP-2221

C-TOP-2221 ist ein explosionssicheres Design mit einem ATEX-Zertifikat

- Einfach automatisch eingestellt
-Anti-Leckage-Funktion des Ventils
-Rückkopplungsfunktion für Ventilfehler
- Verschiedene Ventilpositionen zeigen verschiedene Farben von LED-Leuchten
- Rückkopplung des Signals: PNP NPN Passivkontakt 4-20mA
- Buskommunikation:0
- Stromversorgung: DC24V ±10%
- Schlag: 60 mm; 30 mm
- Die Präzision der Ventilposition kann vor Ort eingestellt werden: 0,2 mm, 0,5 mm, 1 mm, 2 mm, 3 mm
- Hoch- und Tieffarben können vor Ort eingestellt werden

C-TOP-2221-DCS-Spezifikation

Eingang: Digitales Signal DC 24V+ ((PNP))
Ausgang: Digitales Signal NPN oder PNP (Die spezifischen Parameter hängen vom gemeinsamen Eingang ab)

C-TOP-2221-IO-Link-Spezifikation

I0-Link V1.1 Schnittstellenkommunikation

C-TOP-2211-I0-Link-Steuergerät ist ein pneumatischer Steuerkopf, der auf einem pneumatischen Ventilantrieb befestigt ist. Er ist mit der L0-Link-Schnittstellenmasterstation mit internationalen Normen kompatibel.Es beinhaltet die Signalübertragung, LED-Positionslicht Anzeige, Ventilöffnungs- und -schließungstechnik und andere Funktionen.Die Farbe und die Positionsgenauigkeit der Positionsleuchte können auch durch das IODD-Dokument entsprechend den Arbeitsbedingungen oder Vorlieben des Benutzers zurückgesetzt werden.Die Einstellungsmethode ist sehr einfach. “PC oder PLC in Kombination mit 1ODD-Dateibeschreibung“ kann erreicht werden.

AS-I ist eine Art Feldbussystem, das den Controller und den Binärsensor (Unterordentliche Vorrichtung) mit der Steuerungsanlage eines oberen Computers (Hauptsteuerung) verbinden kann.Die Verbindung wird durch ein flaches Kabel, das Strom an das Magnetventil und Sensor liefert.
