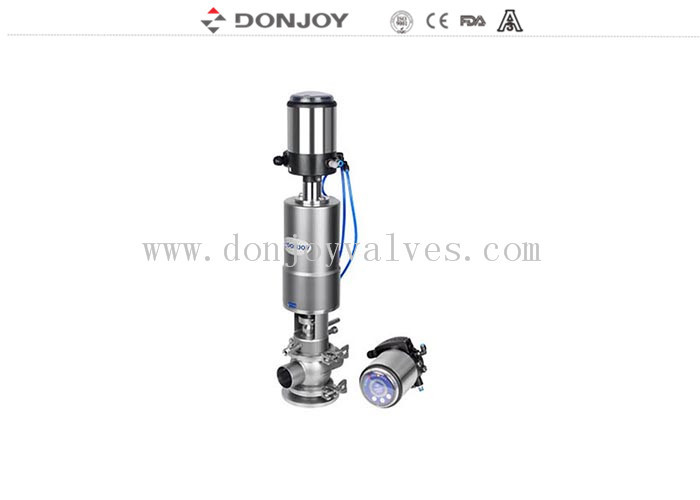

3A Hygienische Doppelsitz-Mischbehälterunterventil für die Lebensmittel- und Getränkeverarbeitung

3A Hygienisches Doppel-Sitz-Mischsperrventil für die Lebensmittel- und Getränkeverarbeitung

Konstruktionsmerkmale

Standardmäßig mit schließendem pneumatischem Stellglied
Kompaktes und robustes Design, geschmiedete kugelförmige Körper
Druckentlastetes Design
Einteiliger Körper & Klemmkörper zur Auswahl
Eine große Auswahl an verschiedenen Körperkombinationen.
Einfache Demontage durch Lösen der Klemme
Reinigungs-/Sterilisationsoptionen
100% hydraulisch geprüft / 100% inspiziert

Betrieb

Stellglieder
Edelstahl-Stellglied
Einheiten für intelligente Steuerung und Anzeige:
C-top Steuerung
IL-top Steuerung (Positioner)
Elektrischer Anschluss
AS-I Busanschluss

Anschluss:
Geklemmt, geschweißt und Gewinde, Flansch etc.


ARBEITSPRINZIP MEMBRAN



BETRIEBSPRINZIPIEN

-Das Hub-Mischsperrventil wird ferngesteuert durch Druckluft betätigt. Es ist vor dem Betrieb normalerweise geschlossen.

-Das Mischsperrventil ist mit zwei unabhängigen Stopfen konstruiert, die im normalen Arbeitszustand eine Leckagekammer zur Atmosphäre bilden. Wenn ein gelegentlicher Ausfall zu einer Leckage führt, fließt das Medium in die Kammer und wird am Auslass abgeleitet.

-Die Leckagekammer ist geschlossen, wenn das Ventil in Betrieb ist, das Medium kann von einer Leitung zur anderen fließen. Dieses Ventil kann vor Ort gereinigt werden. Viele Optionen für CIP- und SIP-Kombinationen sind für Benutzer verfügbar (siehe Optionen für Reinigungs- und Sterilisationsfunktion).

-Das Reinigungssystem kann den oberen und unteren Schaft sowie die Leckagekammer reinigen, was eine hohe Hygiene des Ventils gewährleistet. Ein effektives Reinigungssystem ermöglicht es, dass die Flüssigkeit, die speziell für (CIP) vor Ort reinigt, direkt den gesamten inneren Ventilkörper wäscht, was kürzer dauert als bei herkömmlichen Reinigungssystemen.

-Ein weiterer Vorteil des Hochreinigungssystems ist, dass das Hub-Mischsperrventil für aseptische Prozesse eingesetzt werden kann. Wenn Dampf des Benutzers in die CIP-Leitung gelangt, bildet das System eine Abschirmung, die Luft isolieren kann.
