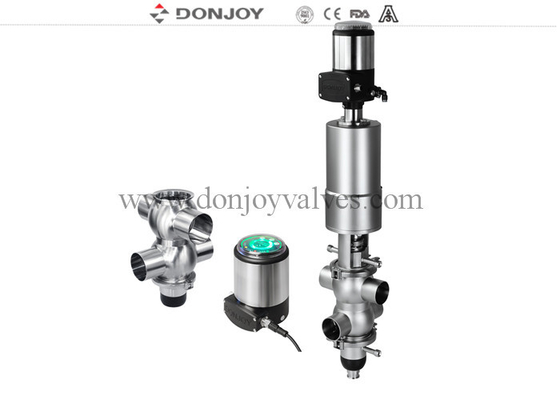

3A Hygienische Doppelsitzmischventil für die Verarbeitung von Lebensmitteln und Getränken

3A Hygienische Doppelklappen-Mischventil für die Lebensmittel- und Getränkeverarbeitung

Konstruktionsmerkmale

Standardmäßig mit schließendem pneumatischem Stellglied
Kompaktes und robustes Design, geschmiedete kugelförmige Körper
Druckentlastetes Design
Einteiliger Körper & Klemmkörper zur Auswahl

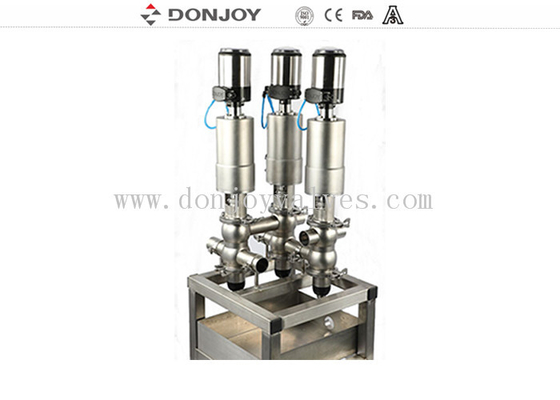

Eine große Auswahl an verschiedenen Körperkombinationen.
Einfache Demontage durch Lösen der Klemme
Reinigungs-/Sterilisationskomponenten als Option
100% hydraulisch geprüft / 100% inspiziert

Betrieb

Stellglieder
Edelstahl-Stellglied
Einheiten für intelligente Steuerung und Anzeige:
C-top Steuerung
IL-top Steuerung (Positionierer)
Elektrischer Anschluss
AS-I Busanschluss

BETRIEBSPRINZIPIEN

-Das Hub-Mischventil wird ferngesteuert durch Druckluft betätigt. Es ist normalerweise geschlossen, bevor es in Betrieb genommen wird.

-Das Mischventil ist mit zwei unabhängigen Stopfen konstruiert, die im normalen Arbeitszustand eine Leckagekammer zur Atmosphäre bilden. Wenn eine gelegentliche Fehlfunktion zu einer Leckage führt, fließt das Medium in die Kammer und wird am Auslass abgeleitet.

-Die Leckagekammer ist geschlossen, wenn das Ventil in Betrieb ist, das Medium kann von einer Leitung zur anderen fließen. Dieses Ventil kann vor Ort gereinigt werden. Viele Optionen für CIP- und SIP-Kombinationen sind für den Benutzer verfügbar (siehe Optionen für Reinigungs- und Sterilisationsfunktionen).

-Das Reinigungssystem kann den oberen und unteren Schaft sowie die Leckagekammer reinigen, was eine hohe Hygiene des Ventils gewährleistet. Ein effektives Reinigungssystem ermöglicht es, dass die Flüssigkeit, die speziell für (CIP) "Clean in Place" entwickelt wurde, den gesamten inneren Ventilkörper direkt spült, was kürzer dauert als bei herkömmlichen Reinigungssystemen.

-Ein weiterer Vorteil des Hochreinigungssystems ist, dass das Hub-Mischventil für aseptische Prozesse eingesetzt werden kann. Wenn Dampf des Benutzers in die CIP-Leitung eingespeist wird, bildet das System eine Abschirmung, die Luft isolieren kann.
