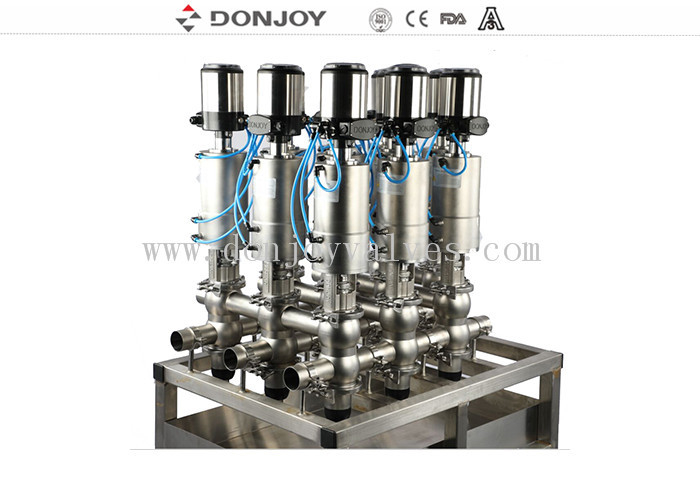

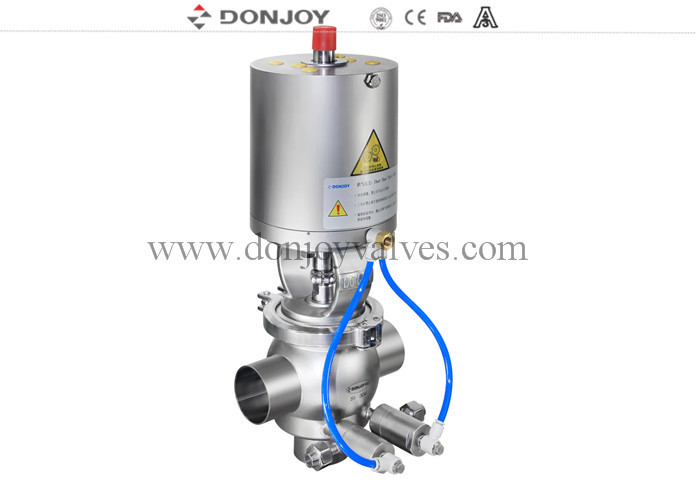

Donjoy Mischungsdichtes Ventil / Doppelsitzventil für die Verarbeitung von Lebensmitteln und Getränken

Konstruktionsmerkmale

Standardmäßig mit schließendem pneumatischem Stellglied
Kompakte und robuste Konstruktion, geschmiedete Kugelkörper
Druckentlastete Konstruktion
Einteiliger Körper & Klemmkörper zur Auswahl
Eine große Auswahl an verschiedenen Körperkombinationen.
Einfache Demontage durch Lösen der Klemme
Reinigungs-/Sterilisationskomponenten als Option
100% hydraulisch geprüft / 100% inspiziert

Betrieb

Stellglieder
Edelstahl-Stellglied
Einheiten für intelligente Steuerung und Anzeige:
C-top Steuerung
IL-top Steuerung (Positioner)
Elektrischer Anschluss
AS-I Busanschluss

Anschluss:
Klemm-, Schweiß- und Gewinde-, Flanschanschlüsse etc.


ARBEITSPRINZIP MEMBRAN

Zeichnung:

BETRIEBSPRINZIPIEN

-Das Hub-Typ-Mischschutzventil wird ferngesteuert durch Druckluft betätigt. Es ist vor dem Betrieb normalerweise geschlossen.

-Das Mischschutzventil ist mit zwei unabhängigen Kolben konstruiert, die im normalen Betriebszustand eine Leckagekammer zur Atmosphäre bilden. Wenn gelegentliche Ausfälle zu Leckagen führen, fließt Medium in die Kammer und wird am Auslass abgeführt.

-Die Leckagekammer ist geschlossen, wenn das Ventil in Betrieb ist, das Medium kann von einer Pipeline zur anderen fließen. Dieses Ventil kann vor Ort gereinigt werden. Viele Optionen für CIP- und SIP-Kombinationen sind für den Benutzer verfügbar (siehe Optionen für Reinigungs- und Sterilisationsfunktion).

-Das Reinigungssystem kann den oberen und unteren Schaft sowie die Leckagekammer reinigen, was eine hohe Hygiene des Ventils gewährleistet. Ein effektives Reinigungssystem ermöglicht es, dass die Flüssigkeit, die speziell für (CIP) "Clean in Place" entwickelt wurde, den gesamten inneren Ventilkörper direkt spült, was kürzer dauert als bei herkömmlichen Reinigungssystemen.

-Ein weiterer Vorteil des Hochreinigungssystems ist, dass das Hub-Typ-Mischschutzventil für aseptische Prozesse eingesetzt werden kann. Wenn Dampf in die CIP-Leitung eingespeist wird, bildet das System eine Abschirmung, die Luft isolieren kann.
