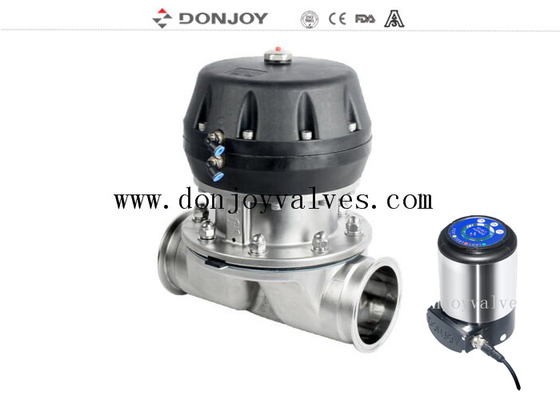

Proportionales Sanitär-Membranventil mit Direktanschluss

Sanitäres Membran-Proportionalventil mit direktem Anschluss

Tag
Sanitäres Membranventil mit pneumatischem Kunststoffantrieb
Multifunktions-Pneumatik-Membranventil
Doppelte Zylinder-Pneumatik-Membranventil


Spezifikationen


 Verschiedene Konfigurationen des Membranventils

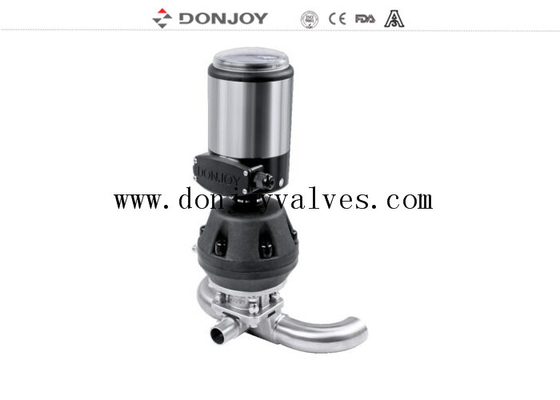

1. Membranventil mit Positionierer/Prozessregler (IL-TOP)

2. Membranventil mit Steuereinheit (C-Top)

3. Ventilpositionsregler

4. Positionssensormodul

5. Kunststoffgriff

6. Edelstahlgriff

7. Edelstahlantrieb

8. Elektrisches Membranventil

9. Kunststoffantrieb

10. Gehäuse: Gießen / Schmieden

Ventilkörper:
SchmiedekörperDer Rohling wird durch einen Edelstahlbarren hergestellt, der im Schmiedeprozess zusammen mit der Hochtemperatur-Schmiedung bereitgestellt wird, durch Extrusion ändert sich die Rohlingsform, durch das Schmieden ist die Körperdichte höher, die Struktur ist gleichmäßiger, keine Sandlöcher und andere Verunreinigungen. Dann wird das Hochpräzisions-Bearbeitungszentrum eingesetzt.

Gusskörperwird durch das Wachsmodell der Form hergestellt, das Wachsmodell wird in Keramik infiltriert, um die gesamte Körperwachsmodelloberfläche zu einer Schicht starker Keramik zu formen. Wachsmodell schmelzen, dann in die Schmelze der Edelstahl-Lösung, nach dem Abkühlen die Keramik entfernen, der Rohling wird hergestellt. Die Gussgröße ist sehr genau, das äußere Erscheinungsbild ist glatt, sauber und ordentlich.

Membranventil-Dichtung
1. EPDM/Silikon
2. EPDM+PTFE-Klebstoff
3. EPDM/EPDM getrennt

Zertifikat des Membranventils

1. Alle Kunstharze und Zusatzstoffe entsprechen der FDA-Zertifizierung.

2. Die chemische Zusammensetzung, die physikalischen Eigenschaften und der Herstellungsprozess des Materials sind dokumentiert.

3. 3-a-Konformität die Authentifizierung

4. CE-PED/97/23/EG

5. EN 10204-3.1

Funktionsweise

1. Die Membran sorgt für die Körperdichtung sowie die Sitzdichtung. Es gibt keine Wege zur äußeren Umgebung, daher ist es für aseptische Prozesse geeignet

2. Wenn das Ventil geschlossen ist, bewegt sich ein Druckpolster, das die Membran stützt, auf die Dichtfläche am Körper zu. Wenn sich die Druckplatte bewegt, biegt sich die Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrückt, wodurch der Durchflussweg durch den Körper geschlossen wird.

3. Die Wechselbeziehung von Körper zu Druckplatte verhindert eine Überkompression der Membran

4. Das Ventil kann manuell betrieben werden und pneumatische Betätigungssteuerungen von Magnetventilen

Anwendungen:

Membranventile, manuell oder pneumatisch betätigt, sind speziell für den Einsatz in Hygiene- und aseptischen Prozessen in der pharmazeutischen Industrie konzipiert.

Das Ventil eignet sich hervorragend zur Durchflussregelung sowie zur Öffnen/Schließen-Steuerung.

Die Membranventile sind im Vergleich zu anderen Ventilen besser in Bezug auf den Durchfluss. Es ist einfacher zu reinigen und besser zur Verarbeitung von Substanzen mit Partikeln geeignet. Das Phänomen der Lufttasche ist während der Anwendung der Durchflussregelung selten.

Mehrfachanschluss-Membranventil-Kombination

SPA-Konfiguration und GMP-Konfiguration

Produktzeichnungen


Oberflächenrauheit
