316L Membranventil aus Edelstahl

2/2-Wege-Sanitär-Membranventil aus Edelstahl 316L, FDA-konform

Spezifikationen

Beschreibung

Verschiedene Konfigurationen des Membranventils

1.      Membranventil mit Positionierer/Prozessregler (IL-TOP)

2.      Membranventil mit Steuereinheit (C-Top)

3.      Ventilpositionsregler

4.      Positionssensormodul

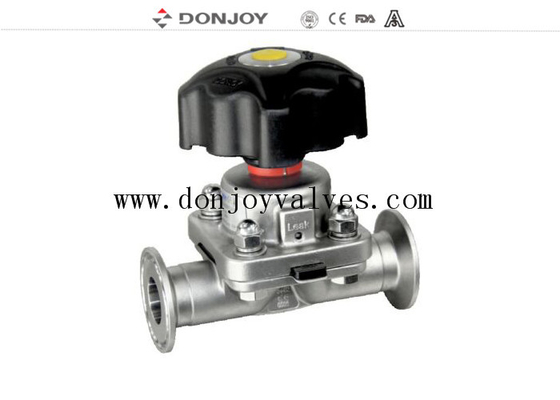

5.      Kunststoffgriff

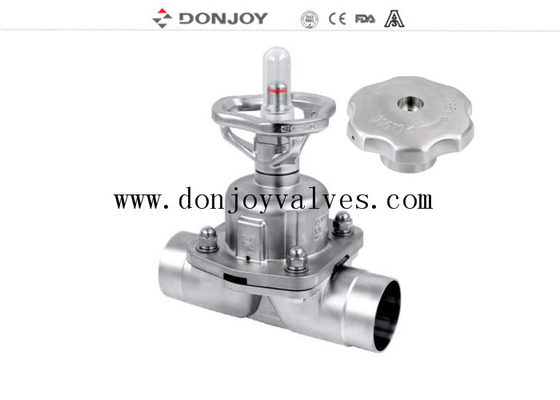

6.      Edelstahlgriff

7.      Edelstahlaktor

Ventilkörper:
SchmiedekörperDer Rohling wird aus einem Edelstahlblock hergestellt, der im Schmiedeprozess zusammen mit der Hochtemperatur-Schmiedung durch Extrusion die Form ändert. Durch das Schmieden wird die Körperdichte erhöht, die Struktur gleichmäßiger, ohne Sandlöcher und andere Verunreinigungen. Anschließend erfolgt die hochpräzise Bearbeitung im Bearbeitungszentrum.

GusskörperWird durch das Wachsmodell der Form hergestellt, das Wachsmodell in Keramik infiltriert, um die gesamte Oberfläche des Wachsmodells mit einer Schicht starker Keramik zu versehen. Wachsmodell schmelzen, dann in die Schmelze der Edelstahl-Lösung, nach dem Abkühlen die Keramik entfernen, der Rohling ist fertig. Die Gussgröße ist sehr genau, das äußere Erscheinungsbild ist glatt, sauber und ordentlich.

Funktionsweise

1. Die Membran sorgt für die Körperdichtung sowie die Sitzdichtung. Es gibt keine Wege zur äußeren Umgebung, daher ist es für aseptische Prozesse geeignet.

2. Wenn das Ventil geschlossen ist, bewegt sich eine Druckplatte, die die Membran stützt, auf die Dichtfläche am Körper zu. Wenn sich die Druckplatte bewegt, biegt sich die Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrückt, wodurch der Durchflussweg durch den Körper verschlossen wird.

3. Die Wechselbeziehung zwischen Körper und Druckplatte verhindert eine Überkompression der Membran.

4. Das Ventil kann manuell betrieben werden und pneumatische Betätigungssteuerungen von Magnetventilen

Zeichnung

Zertifikat des Membranventils

1. Alle Kunstharze und Zusatzstoffe entsprechen der FDA-Zertifizierung.

2. Die chemische Zusammensetzung, die physikalischen Eigenschaften und der Herstellungsprozess des Materials sind dokumentiert.

3. 3-a-Konformität die Authentifizierung

4. CE-PED/97/23/EG

5. EN 10204-3.1

Anwendungen:

Membranventile, manuell oder pneumatisch betätigt, sind speziell für den Einsatz in Hygiene- und aseptischen Prozessen in der pharmazeutischen Industrie konzipiert.

Das Ventil eignet sich hervorragend zur Durchflussregelung sowie zur Öffnungs-/Schließsteuerung.

Die Membranventile sind in Bezug auf den Durchfluss im Vergleich zu anderen Ventilen besser. Es ist einfacher zu reinigen und besser für die Verarbeitung von Substanzen mit Partikeln geeignet. Das Phänomen der Lufttaschen ist während der Anwendung der Durchflussregelung selten.

Mehrwege-Membranventil-Kombination

SPA-Konfiguration und GMP-Konfiguration

Schlagwort: Sanitärventile, Pharmazieventil, Membranventil
