| Herkunftsort: | China |
| Markenname: | DONJOY |
| Zertifizierung: | CE,3A,FDA |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | US $333 - $777 / Piece |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Entsprechend Auftrag |
| Zahlungsbedingungen: | T/T, LC, Kreditkarte |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Stück / Monat |
| Einzelteil: | Horizontaler pneumatischer Aluminiumauslöser | Energie: | DC24V |
|---|---|---|---|
| Operation: | Luft und Eeletric | Druck: | Stange 10 |
| Schalter: | Optisches AN/AUS | Prüfer: | Intelligent |
| Markieren: | digitales Ventilstellwerk,doppeltes verantwortliches Stellwerk |
||

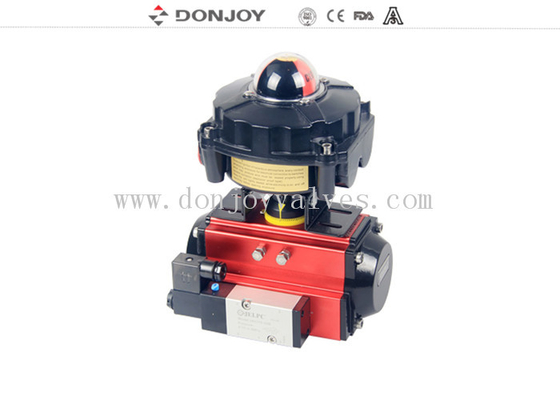

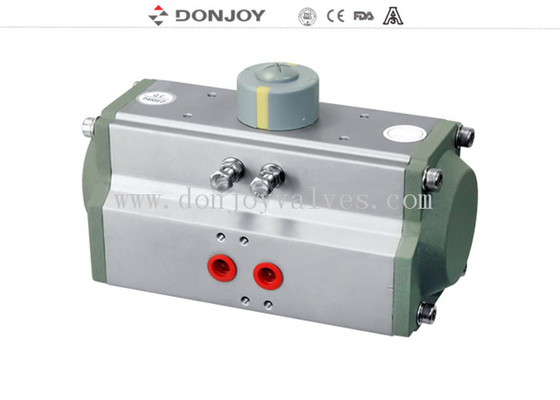

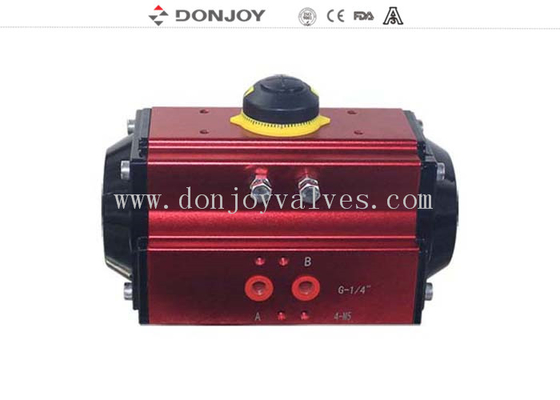

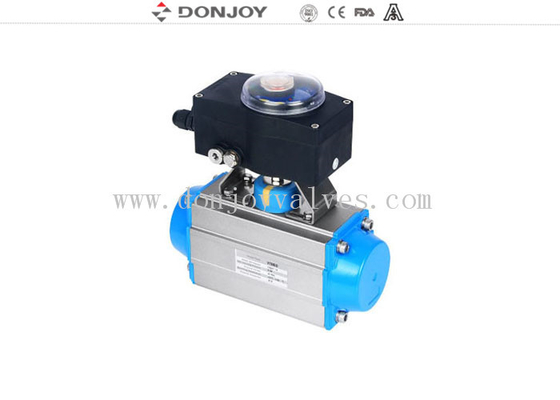

Horizontaler pneumatischer Auslöser-Luft-Aluminiumzylinder-einfachwirkender Auslöser DC24V
Spezifikation
Max Air-Druck: 8Bar,
Mischungs-Luftdruck: 2.5Bar
Betriebstemperatur: -15 Grad zu + 150 Grad
Luftzufuhr: Reine Luft nach trockenem oder Filtration, nicht ätzendes Gas
Einfachwirkendes oder doppeltes Fungieren
Einfachwirkend: Luftfrühling
Doppeltes Fungieren: Luft-Luft
Pneumatischer Auslöser des Luftzylinders
Horizontaler pneumatischer Auslöser
Material
Aluminium
Anwendung: Gebrauch, damit verschiedene Ventile das offene und geschlossene Ventil steuern
Aktion: Doppelte Aktion und einzelne Aktion
Größe: DJ052/DJ063/DJ075/DJ083/DJ092/DJ0105/DJ125
Unterschiedliches Ventil mit dem unterschiedlichen Drehmoment, zum des Auslösers zu wählen
Struktur
Mit dem elektrischen Steuergerät.
| Doppelte verantwortliche pneumatischer Auslöser Drehmoment-Tabelle | |||||
| Größe | Drehmoment (N.M) | Empfehlen Sie Ventilgröße | |||
| Drosselventil | Kugelventil | Kugelventil mit 3 Möglichkeiten | Industrielles Ventil | ||
| DJ052 | 21 |
DN10-DN50, 0,5" - 2" |
DN10-DN32, 0,5" - 1,25“ |
N/M |
N/M |
| DJ063 | 37 |
DN65-DN80, 2,5" - 3,5" |
DN40-DN50, 1,5" - 2" |
DN25-DN32, 1" - 1,25“ |
DN25,1“ |
| DJ075 | 59 | DN100,4“ | 2,5" |
DN40-DN50, 1,5" - 2" |
DN32-DN40, 1,25“ - 1,5" |
| DJ083 | 74 |
DN125-DN150, 5" - 6" |
DN65,3“ | DN65,2.5“ | DN50,2“ |
| DJ092 | 114 | DN200,8“ | DN80 | 3" | DN65,2.5“ |
| DJ105 | 170 |
DN250-DN300, 10" - 12" |
DN100,4“ | DN80 | DN80,3“ |
| DJ125 | 292 | N/M | DN125,5“ | DN100,4“ | DN100,4“ |
| DJ140 | 439 | N/M | DN150,6“ | N/M | DN150,6“ |
| DJ160 | 669 | N/M | DN200,8“ | N/M | DN200,8“ |
| Einfachwirkende pneumatischer Auslöser Drehmoment-Tabelle | |||||
| Größe | Drehmoment (N.M) | Empfehlen Sie Ventilgröße | |||
| Drosselventil | Kugelventil | Kugelventil mit 3 Möglichkeiten | Industrielles Ventil | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0,5" - 1,25“ |
DN10-DN15, 0,5" - 0,75" |
N/M |
DN10-DN15, 0,5" - 0,75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1,5" - 2" |
DN25,1“
|
DN25,1“ |
DN25,1“ |
| DJ075-S | 292.2-21.2 | DN65,2.5“ - 3" | DN32,1.25“ |
DN32,1.25“
|
DN32-1.25“ |
| DJ083-S | 46.5-31.6 |
DN80,3.5“ |
DN401.5“ | DN40,1.5“ | DN40,1.5“ |
| DJ092-S | 69.3-46.7 | DN100,4“ | DN50,2“ | DN50,2“ | DN50,2“ |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5“ | N/M | DN65,2.5“ |
| DJ125-S | 159-105 | N/M | DN80,3“ | DN80,3“ | N/M |
| DJ140-S | 260-172 | N/M | DN100,4“ | DN100,4“ | DN80,3“ |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4“ |
Produktdaten
Produktanzeige
