1/2 Zoll Mehrfachanschluss Edelstahl Membranventil, Schweißanschluss 3 Wege-Ventile
Verschiedene Konfigurationen von Membranventilen
1. Membranventil mit Stellungsregler/Prozessregler (IL-TOP)
2. Membranventil mit Steuereinheit (C-Top)
3. Ventilpositionsregler
4. Kunststoffgriff
5. Edelstahlgriff
6. Edelstahlantrieb
7. Kunststoffantrieb
8. Gehäuse: Guss-/Schmiede-/Rundstahl-Ventilgehäuse
Spezifikationen
|
Produktname:
|
1/2 Zoll Mehrfachanschluss Pneumatisches Edelstahl Membranventil
Ventil mit Schweißanschluss
|
|
Ventilgehäusematerial:
|
Schmiedegehäuse 1.4404/316L
|
|

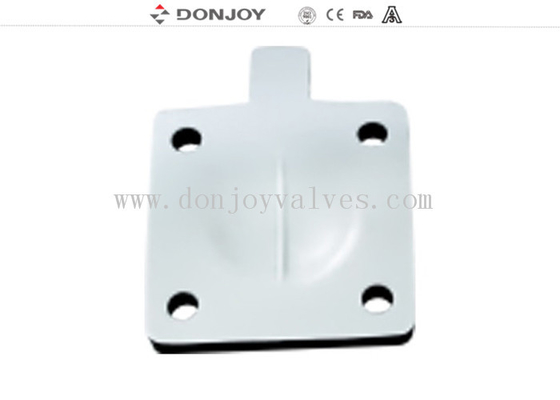

Dichtungsmaterial:
|
Zweiteiliges PTFE+EPDM (Standard)
EPDM/SILIKON/FPM einteilig, einteilig verklebt
PTFE+EPDM (optional)
|
|
Maximaler Arbeitsdruck:
|
6 bar bis 8 bar (abhängig von der Membran)
|
|
Max.Arbeitstemperatur:
|
-10 Grad C bis 130 Grad C (abhängig von der Membran)
|
|
Verfügbare Größe:
|
1/2"-2" DN25-DN50
|
|
Verfügbarer Anschluss:
|
Clamp/Schweißen/Sonderanschluss
|
|
Verfügbarer Standard:
|
3A/BPE/DIN/ISO/IDF
|
|
Betrieb:
|
Pneumatischer Antrieb (Edelstahl und Kunststoff)
|
|
Verfügbare Struktur:
|
5 Anschlüsse und 3 Steuerventile (M-53A)
6 Anschlüsse und 4 Steuerventile (M-64A)
|
|
Steuerung:
|
Intelligenter Ventilpositionsregler / C-TOP Steuerung / Positionssensor
|
|
Zertifikat:
|
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600
|
|
Anwendungsbereich:
|
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik usw.
|
|
Kombination:
|
3 Steuerventile, 5 Anschlüsse
|
Anwendungen
Membranventile, manuell oder pneumatisch betrieben, sind speziell für den Einsatz in Hygiene- und aseptischen Prozessen in der pharmazeutischen Industrie konzipiert.
Das Ventil eignet sich hervorragend zur Durchflussregelung sowie zur Steuerung von Öffnen/Schließen.
Die Membranventile sind in Bezug auf den Durchfluss im Vergleich zu anderen Ventilen besser. Es ist einfacher zu reinigen und besser geeignet, um Substanzen mit Partikeln zu verarbeiten. Das Phänomen der Lufttaschen ist während der Anwendung der Durchflussregelung selten.
Ventilgehäuse
SchmiedegehäuseDer Rohling wird aus einem Edelstahl-Ingot hergestellt, der im Schmiedeprozess zusammen mit der Hochtemperatur-Schmiedung durch Extrusion die Form des Rohlings verändert. Durch das Schmieden wird die Dichte des Gehäuses erhöht, die Struktur gleichmäßiger, ohne Sandlöcher und andere Verunreinigungen. Anschließend erfolgt die hochpräzise Bearbeitung im Bearbeitungszentrum.
Gussgehäusewird durch das Wachsmodell des Formparaffins hergestellt, das in Keramik infiltriert wird, um die gesamte Oberfläche des Wachsmodells mit einer Schicht starker Keramik zu versehen. Wachsmodell schmelzen, dann in die Schmelze der Edelstahl-Lösung geben, nach dem Abkühlen das Aussehen der Keramik abklopfen, der Rohling wird hergestellt. Die Gussgröße ist sehr genau, das äußere Erscheinungsbild ist glatt, sauber und ordentlich.
Strukturmerkmale
Neues Membrandesign.
Wartung ist einfach, sicher und leicht zu bedienen.
Selbstentleerungsfunktion.
Hatte einen ausgezeichneten KV-Wert.
CIP/SIP-Sterilisation und -Reinigung.

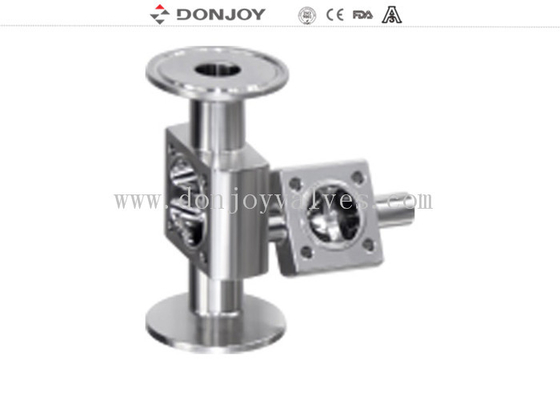

M-53A Typ Mehrfachanschluss-Membranventil
Drei Steuerventile, 5 Anschlüsse
Ein Wasseranschluss
Zwei integrierte geschlossene Probenahmeventilsitze
Empfehlen Sie die S1-Aufstellung

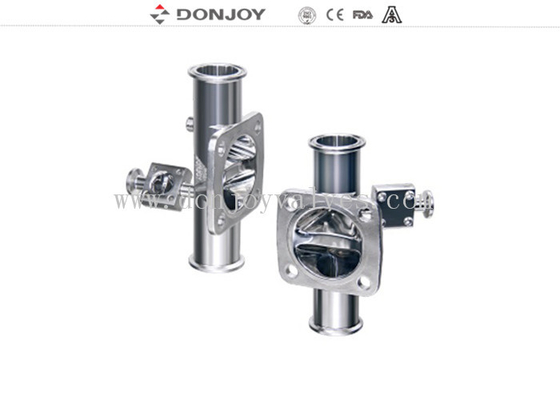

M-64A Typ Mehrfachanschluss-Membranventil
Vier Steuerventile, 6 Anschlüsse
Sterile Ventilblöcke und Anschlüsse sind aus Edelstahlblöcken gefertigt,
Multifunktionsblock mit mehreren integrierten Anwendungen, Einsatzort WFI, Probenahme,
Kondensatablass, Befüllung in größere Behälter, Entleerung, sterile Dampfzufuhr für SI
