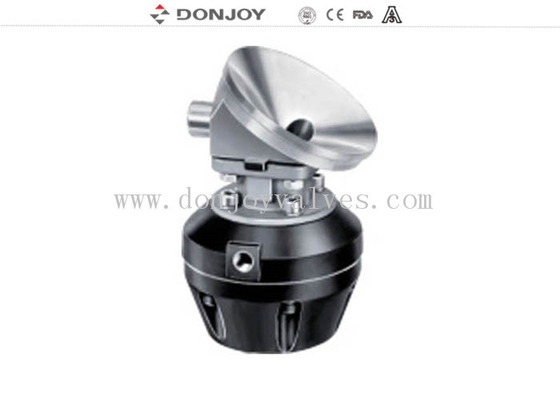

2 Zoll Schweißnaht 316l Pneumatisches Tankboden-Hygienediaphragma-Ventil mit Kunststoffaktuator
Beschreibung:
Diaphragma-Ventile, manuell oder pneumatisch betätigt, sind speziell für den Einsatz in Hygiene- und aseptischen Prozessen in der pharmazeutischen Industrie konzipiert.
Das Ventil eignet sich hervorragend zur Durchflussregelung sowie zur Steuerung von Öffnen/Schließen.
Die Diaphragma-Ventile sind in Bezug auf den Durchfluss besser als andere Ventile. Sie sind leichter zu reinigen und besser zur Verarbeitung von Stoffen mit Partikeln geeignet.
Das Phänomen der Luftblasenbildung ist bei der Durchflussregelung selten.
Spezifikationen
|
Produktname:
|
Pneumatisches Tankbodenventil mit Kunststoffaktuator
|
|
Diaphragma
|
Einzeldiaphragma: Silikon/EPDM/FPM-Dichtung
Einteiliges Klebediaphragma: PTFE+EPDM
Zweiteilig: PTFE+EPDM
Mini-Typ: Einzel (EPDM/SILIKON/FPM)
Doppelt (PTFE+EPDM)
|
|
Max. Betriebstemperatur:
|
-30 Grad C bis 130 Grad C (je nach Diaphragma)
|
|
Max. Betriebsdruck:
|
6 bar bis 8 bar (je nach Diaphragma)
|
|
Ventilkörper
|
Gusskörper oder Schmiedekörper 1.4404/316L
|
|
Verfügbare Größe:
|
DN25-DN100, 1 Zoll - 4 Zoll
|
|
Verfügbarer Anschluss:
|
Klemme / Schweißen / Spezialanschluss
|
|
Verfügbarer Standard:
|
3A / BPE / DIN / ISO / IDF
|
|
Betrieb:
|
Manuell, pneumatisch
|
|
Verfügbare Struktur:
|
Tankbodenventil, Tankbodenventil mit Probenahmeventil
|
|
Steuerung:
|
Intelligenter Ventilpositionierer / C-TOP-Steuerung / Positionssensor
|
|
Zertifikat:
|
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600
|
|
Anwendungsbereich:
|
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik usw.
|
|
Verpackungsdetails
|
Blasenverpackung für jedes Ventil.
Die Außenverpackung besteht aus Karton- oder Sperrholzkisten.
Oder nach Kundenwunsch.
|
|
Lieferdetails
|
In der Regel innerhalb von 20 Tagen nach Erhalt der T/T-Anzahlung.
|
Verschiedene Konfigurationen des Diaphragma-Ventils
Pneumatischer Betrieb
1. Edelstahlaktuator
2. Kunststoffaktuator
3. IL-TOP-Positionierer
4. C-TOP-Controller
5. Positionssensor

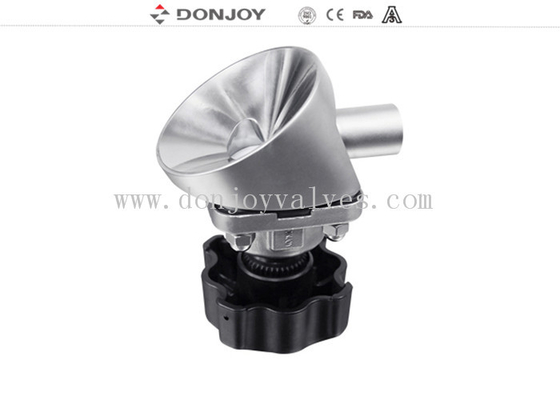

Manueller Betrieb
6. Kunststoffgriff
7. Edelstahlgriff
Ventilkörpermaterial
8. Körper: Guss / Schmieden
Ventilkörper:
SchmiedekörperDer Rohling wird aus einem Edelstahlbarren hergestellt, der im Schmiedeprozess zusammen mit dem Hochtemperatur-Schmieden durch Extrusion die Form des Rohlings verändert. Durch das Schmieden wird die Körperdichte erhöht, die Struktur gleichmäßiger, ohne Sandlöcher und andere Verunreinigungen. Anschließend erfolgt die hochpräzise Bearbeitung im Bearbeitungszentrum.
Gusskörperwird durch das Wachsmodell der Form hergestellt, das Wachsmodell wird in Keramik infiltriert, um die gesamte Oberfläche des Wachsmodells mit einer Schicht starker Keramik zu versehen. Das Wachsmodell wird geschmolzen und dann in die Schmelze der Edelstahl-Lösung eingebracht, nach dem Abkühlen wird das Aussehen der Keramik abgeklopft, der Rohling wird hergestellt. Die Gussgröße ist sehr genau, das äußere Erscheinungsbild ist glatt, sauber und ordentlich.
Technische Daten des Ventilpositionierers:
Größe: 1"-4", DN20-DN100
Stromversorgung: DC 24V
Signaleingang: 0/4-20mA, 0-5/10V (Standard)
Signalausgang: 4-20mA, 0-10V (Option)
Bus: DEVICE NET BUS
Aktuator: Kunststoff und Edelstahl
Schutzart: IP67
Produktzeichnung
