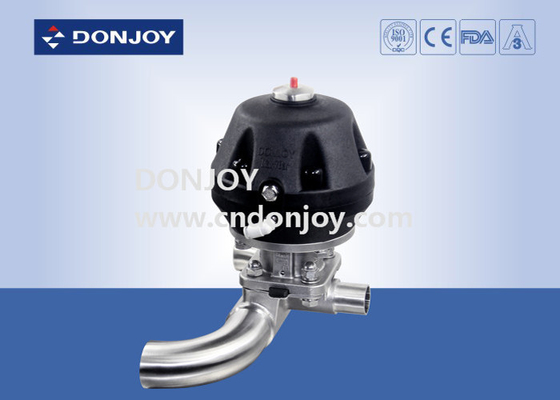

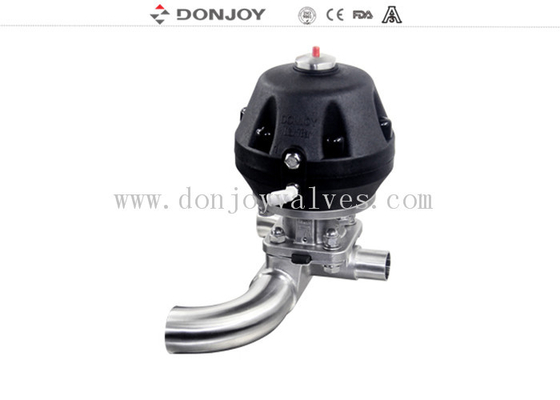

Kunststoff-Pneumatisches Dreifähldiaphragmaventil U-Typ nach ASME BPE

Pneumatisches Kunststoff-U-Typ-Dreiwege-Membranventil nach ASME BPE

Spezifikationen


Beschreibung
Verschiedene Konfigurationen des Membranventils

Pneumatischer Betrieb
1. Membranventil mit Positionierer/Prozessregler (IL-TOP)

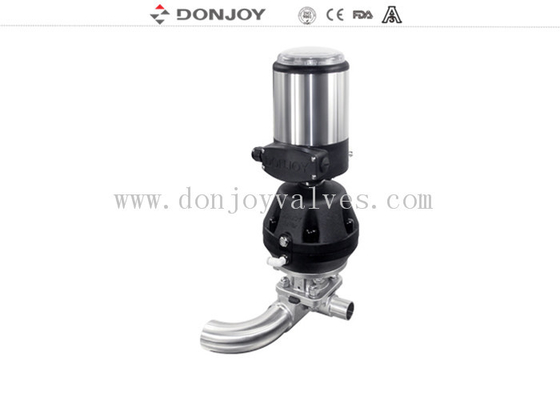

2. Membranventil mit Steuereinheit (C-Top)  Mimi C top
3. Ventilpositionsregler
4. Positionssensormodul
5. Edelstahl-Stellantrieb
6. Kunststoff-Stellantrieb

Elektrischer Betrieb
7. Elektrisches Membranventil

Manueller Betrieb
8. Kunststoffgriff`
9. Edelstahlgriff

Ventilkörpermaterial
10. Körper: Gießen / Schmieden

Anwendungen:
Membranventile, manuell oder pneumatisch betätigt, sind speziell für den Einsatz in Hygiene- und aseptischen Prozessen in der pharmazeutischen Industrie konzipiert.
Das Ventil eignet sich hervorragend zur Durchflussregelung sowie zur Steuerung von Öffnen/Schließen.
Die Membranventile sind in Bezug auf den Durchfluss besser als andere Ventile. Es ist einfacher zu reinigen und besser zur Verarbeitung von Substanzen mit Partikeln geeignet. Das Phänomen der Lufttasche ist bei der Anwendung der Durchflussregelung selten.

Ventilkörper:
SchmiedekörperDer Rohling wird durch ein Stück Edelstahlbarren hergestellt, wobei im Schmiedeprozess zusammen mit dem Hochtemperatur-Schmieden durch Extrusion die Rohlingsform verändert wird, durch das Schmieden danach die Körperdichte höher ist, die Struktur gleichmäßiger ist, keine Sandlöcher und andere Verunreinigungen aufweist. Dann durch das Bearbeitungszentrum die hochpräzise Bearbeitung durchführen.

Gusskörperwird durch das Wachsmodell der Form hergestellt, das Wachsmodell in Keramik infiltriert, um die gesamte Körperwachsmodelloberfläche eine Schicht starker Keramik bilden zu lassen. Wachsmodell schmelzen, dann in die Schmelze der Edelstahl-Lösung, nach dem Abkühlen das Aussehen der Keramik abklopfen, der Rohling wird hergestellt. Die Gussgröße ist sehr genau, das äußere  Erscheinungsbild ist glatt, sauber und ordentlich.

Funktionsprinzipien

1. Die Membran sorgt für die Körperdichtung sowie die Sitzdichtung. Es gibt keine Wege zur äußeren Umgebung, daher ist es für aseptische Prozesse geeignet

2. Wenn das Ventil geschlossen ist, bewegt sich ein Druckpolster, das die Membran stützt, auf die Dichtfläche am Körper zu. Wenn sich die Druckplatte bewegt, biegt sich die Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrückt, wodurch der Durchflussweg durch den Körper geschlossen wird.

3. Die Wechselbeziehung von Körper zu Druckplatte verhindert eine Überkompression der Membran

4. Das Ventil kann manuell betrieben werden und pneumatische Betätigungssteuerungen von Magnetventilen

Zertifikat des Membranventils

1. Alle Kunstharze und Additive entsprechen der FDA-Zertifizierung.

2. Die chemische Zusammensetzung, die physikalischen Eigenschaften und der Herstellungsprozess des Materials sind dokumentiert.

3. 3-a-Konsistenz die Authentifizierung

4. CE-PED/97/23/EG

5. EN 10204-3.1

Membran des Ventils

1. EPDM+PTFE (Klebstoff)Die Membrantablette hat eine hohe chemische Beständigkeit, hohe Stabilität, gute Flexibilität, lange Lebensdauer, hohe Dichtigkeit, keine Code-Degeneration und wird nicht durch Temperaturschwankungen beeinflusst, hervorragende Leistung, egal ob es sich um einen thermischen Zyklus, einen Kältezyklus oder ein Dampfdesinfektionssystem handelt.

Spezifikation: 1-3", DN20-DN80

Temperatur: -20 bis 120 Grad

2. EPDM+PTFE (Getrennt) Es kann die Membrantoleranz reduzieren und die Lebensdauer der Membran verlängern

Spezifikation: 1-4", DN20-DN100

Temperatur: -20 bis 150 Grad

3. Einzelne Dichtung (EPDM/SILIKON/FPM), Gummimembran, eingebettet in eine Schicht vulkanisierter Faserschicht, verbessert ihre mechanischen Eigenschaften, dann Membran in Druck und Temperatur hat hohe Dichtungsstabilität, Verstärkungsfaserhärtung in Edelstahlschraube, um eine bessere Gummi- und Metallverbindung zu gewährleisten. Daher ist es für den Einsatz in Vakuumumgebungen geeignet.

Spezifikation: 1-4", DN20-DN100

Temperatur: -10 bis 120 Grad

4. Mini-Membrandichtung (EPDM, SILIKON, FPM, EPDM+PTFE)

Spezifikation: 1/4"-3/4", DN6-DN15

Temperatur: -20 bis 150 Grad

Oberflächenbehandlung:

1. Für mechanisch poliert: Innen Ra＜0,5μm, Außen: Von 1-4" Sandstrahlen, Unter 1" mit Spiegelpolitur

Wenn Sie weitere Informationen benötigen, kontaktieren Sie uns bitte direkt.
