Herkunftsort:
China
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
DF3
treten Sie mit uns in Verbindung

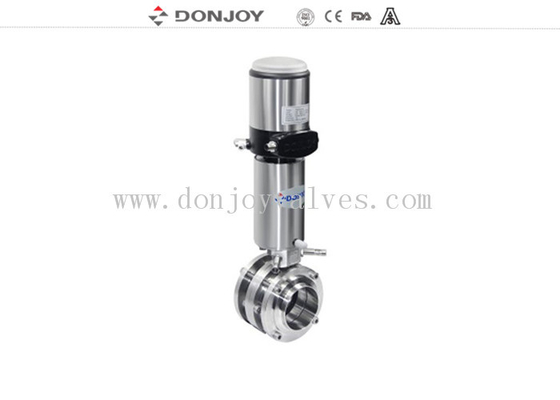

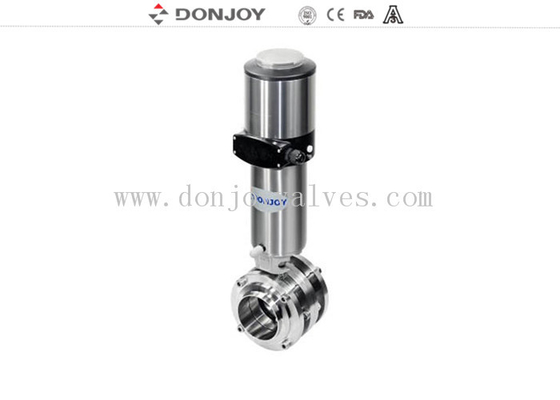

SS316L DF2 3 Stück Sanitäre Schmetterlingsventile mit Steuerkopf
Auswahl der Operation
Handbuch / Aktor aus Edelstahl / Aktor aus Aluminium
Technische Spezifikationen
Max.Druck: 10 Bar ((DN25-DN100), 8 Bar (DN125-DN150), 5 Bar ((DN200-DN300)
Min. Druck0.2Bar
Arbeitstemperatur: -10°C bis +120°C (EPDM)
Spezifikationen:
|
Produktbezeichnung: |
3PCS Sanitäre Schmetterlingsventile |
|
Material des Ventilkörpers: |
SS304/316L |
|
Versiegelungsmaterial: |
EPDM (Standard) FPM/SILICON/NBR, FDA1772600 |
|
Maximaler Arbeitsdruck: |
10 Bar |
|
Max.Betriebstemperatur: |
120 Grad C |
|
Verfügbare Größe: |
DN10-DN300, 1/2 "-12" |
|
Verfügbare Verbindung: |
Klemme/Schweißvorrichtung/Dreh/spezielle Verbindung |
|
Verfügbar als Standard: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Betrieben: |
Manuell, pneumatisch, elektrisch. |
|
Anwendungsbereich des Griffes: |
Zwei-Position Griff, drei-Position Griff, vier-Position ziehen Handgriffe, mehrstellenhafte Kunststoffhandgriffe und mehrstellenhafteHandgriffe aus Edelstahl |
|
Steuerung: |
Intelligenter Ventilpositionierer / C-TOP-Steuerung / Positionssensor |
|
Bescheinigung: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO |
|
Anwendungsbereich |
Milchprodukte, Lebensmittel, Getränke, Apotheke, Kosmetik usw. |
|
Modell des Kunststoffhandgriffs für mehrere Positionen: |
Dies gilt auch für die in Anhang I der Verordnung (EG) Nr. 1907/2006 genannten Fahrzeuge. |
|
Anbringung des Griffes: |
Auf einer Seite des Ventils |
Funktionsprinzipien
1Das Schmetterlingsventil kann automatisch durch den Aktor oder manuell mit dem Griff bedient werden.
2- Der Griff blockiert das Ventil in der offenen oder geschlossenen Position.
3Der Aktor drückt den Kolben der axialen Bewegung in 90°, so dass er das Schmetterlingsventil steuert.
Entwurf und Merkmale
Kompaktes und robustes Design
Verfügbare Größen DN25-DN300 ((1/2"-12")
Multi-Position-Griff ist bis zu DN100/4" geeignet
Die Zughand ist bis zu DN25-DN300 ((1/2"-12") PED97/23EC FDA geeignet.177.2600
Der Ventilkörper kann mit jeder Art von Verbindung wechselbar sein
Verbindung
mit einer Breite von mehr als 20 mm
Details zur Lieferung
Normalerweise innerhalb von 20 Tagen nach Erhalt der T/T Anzahlung.
Betriebsdrehmoment ((N.M.)
|
DN25/1 |
DN40/1,5 |
DN50/2 ¢ |
2.5 |
DN65 |
3 ̊ |
DN80 |
DN100/4 |
DN125 |
DN 150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Zeichnung von 3 Stück Schmetterlingsventilen
Verpackungsdetails
Bubble Pack für jedes Ventil.
Außen sind Karton- oder Sperrholzkisten verpackt.
Oder nach Kundenwunsch.
