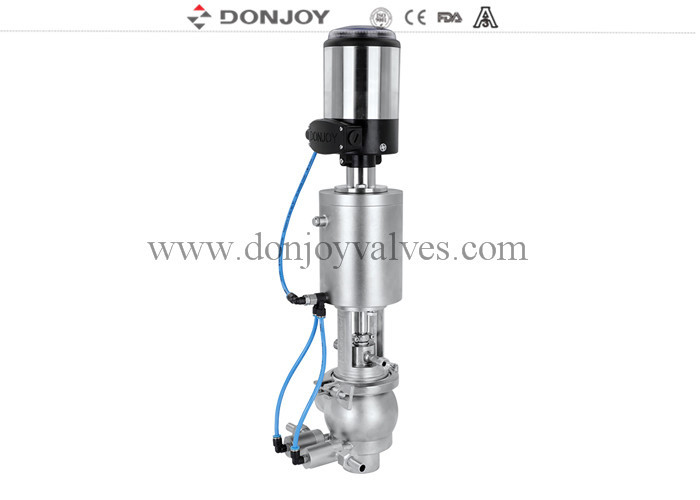

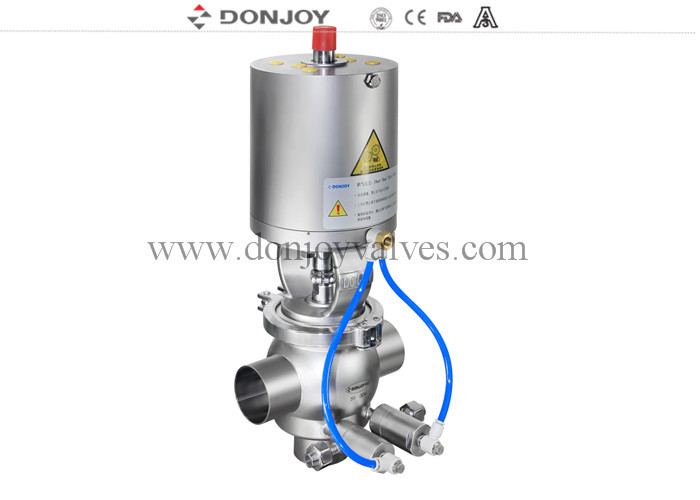

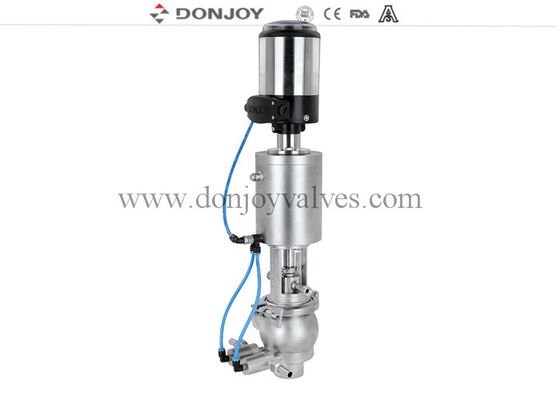

3A Hygienische Antimischventile mit E-C-Serie für Milch und CIP

3A Hygienisches Doppel-Sitz-Mixing-Proof-Ventil für die Lebensmittel- und Getränkeverarbeitung

Konstruktionsmerkmale

Standardmäßig mit normalerweise geschlossenem Pneumatikantrieb
Kompaktes und robustes Design, geschmiedete kugelförmige Körper
Druckausgeglichenes Design
Einteiliger Körper & geklemmter Körper zur Auswahl
Eine große Auswahl an verschiedenen Körperkombinationen.
Einfache Demontage durch Lösen der Klemme
Reinigungs-/Sterilisationsteile für Optionen
100 % hydraulisch geprüft / 100 % geprüft

Operationen

Antriebe
Edelstahlantrieb
Einheiten für intelligente Steuerung und Anzeige:
C-Top-Steuerung
IL-Top-Steuerung (Positionierer)
Elektrischer Anschluss
AS-I-Busanschluss

Anschluss:
Geklemmt, geschweißt und mit Gewinde versehen, geflanscht usw.


FUNKTIONSWEISE DIAPHRAGMA

Zeichnung:

BETRIEBSPRINZIPIEN

-Das Hebe-Mixing-Proof-Ventil wird ferngesteuert durch Druckluft betätigt. Es ist vor dem Betrieb normalerweise geschlossen.

-Das Mixing-Proof-Ventil ist mit zwei unabhängigen Stopfen konstruiert, die unter normalen Arbeitsbedingungen eine Leckagekammer zur Atmosphäre bilden. Wenn ein gelegentlicher Fehler zu einem Leck führt, fließt das Medium in die Kammer und wird am Auslassanschluss abgeleitet.

-Die Leckagekammer ist geschlossen, wenn das Ventil in Betrieb ist, das Medium kann durch eine Leitung in eine andere fließen. Dieses Ventil kann vor Ort gereinigt werden. Viele Optionen für CIP- und SIP-Kombinationen stehen den Benutzern zur Verfügung (siehe Optionen für die Reinigungs- und Sterilisationsfunktion).

-Das Reinigungssystem kann den oberen, unteren Schaft und die Leckagekammer reinigen, wodurch sichergestellt wird, dass das Ventil hochhygienisch ist. Ein effektives Reinigungssystem bewirkt, dass die Flüssigkeit, die speziell für (CIP) bestimmt ist, alle Innenteile des Ventilkörpers direkt auswäscht, was weniger Zeit in Anspruch nimmt als ein herkömmliches Reinigungssystem.

-Ein weiterer Vorteil des Hochreinigungssystems ist, dass das Hebe-Mixing-Proof-Ventil für die aseptische Verarbeitung eingesetzt werden kann. Wenn der Dampf des Benutzers in die CIP-Leitung gelangt, bildet das System einen Schutz, der Luft isolieren kann.
