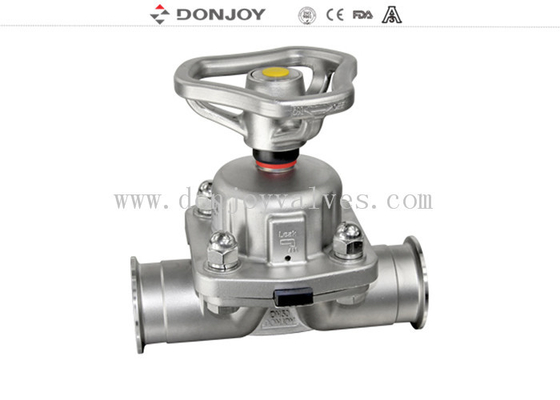

SS316L Pharmacy Sanitary Diaphragm Valve With SS Handle

SS316L Phamacy Diaphragmaventil mit SS-Handeln FDA-Membran

Spezifikationen

Beschreibung

Verschiedene Konfigurationen von Diaphragmaventilen

1. Didaphragmaventil mit Pisierer/Prozesscontroller (IL-TOP)

2. Diaphragmaventil mit Steuerungseinheit ((C-Top)

3. Ventilpositionsregler

4Positionssensormodul

5Kunststoffgriffe

6. Edelstahlgriffe

7. Stainless-Stahl-Aktör

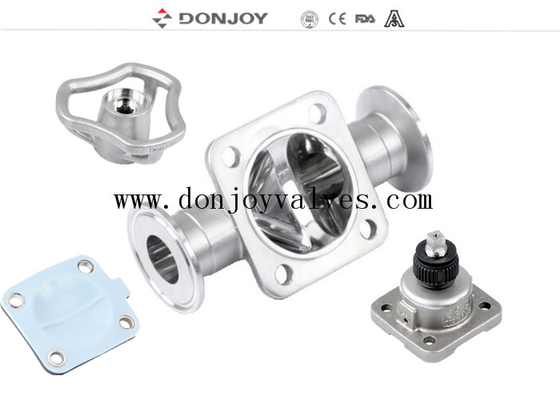

Ventilkörper:
Schmiedekörperdie durch ein Stück Edelstahlbarren im Schmiedeprozess, zusammen mit dem Schmiedevorgang bei hoher Temperatur, durch Extrusion durch eine Formänderung des Schmiedeplatzes,durch die Schmiede nach der Körperdichte höher, ist die Struktur einheitlicher, keine Sandlöcher und andere Verunreinigungen.

Gießkörperwird durch die Form Paraffinwachs-Modell, Paraffinwachs-Modell Infitration in Keramik, um die gesamte Körperwachs Formoberfläche bilden eine Schicht aus starker Keramik.dann in die Schmelze der Edelstahllösung, nach Abkühlung klopfen das Aussehen von Keramik, ist der leere Körper uo.Guss Größe sehr genau, das äußere Aussehen ist ein glatt, sauber und ordentlich gemacht.

Funktionsprinzipien

1Das Diaphragma bietet sowohl die Körperdichtung als auch die Sitzdichtung.

2Wenn das Ventil geschlossen ist, bewegt sich ein Druckpolster, das das Zwerchfell stützt, in Richtung der Versiegelungsfläche des Körpers.Wenn sich die Druckplatte bewegt, biegt sich das Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrängt, wodurch der Durchfluss durch den Körper geschlossen wird.

3Die Beziehung des Körpers zur Druckplatte verhindert eine Überkompression des Zwerchfells.

4Das Ventil kann manuell und pneumatisch betrieben werden.

Zeichnung

Zertifikat für Zwerchklappen

1Alle synthetischen Harze und Zusatzstoffe entsprechen der FDA-Zertifizierung.

2.Die chemische Zusammensetzung, die physikalischen Eigenschaften und der Herstellungsprozess des Materials sind dokumentiert.

3.3-a Konsistenz die Authentifizierung

4.CE-PED/97/23/EG

5.EN 10204-3.1

Anwendungen:

Hand- oder pneumatisch betriebene Membranventile sind speziell für den Einsatz in Hygiene- und aseptischen Verfahren in der pharmazeutischen Industrie konzipiert.

Das Ventil eignet sich hervorragend für die Durchflusssteuerung sowie für die Öffnungs-/Schließsteuerung.

Die Zwerchventile haben im Vergleich zu anderen Ventilen eine bessere Durchflussfähigkeit, sie können leichter gereinigt und besser mit Partikeln verarbeitet werden.Das Phänomen der Lufttasche ist bei der Anwendung der Durchflussregelung selten.

Kombination von mehreren Portzellen

SPA-Konfiguration und GMP-Konfiguration

Tag: Sanitärventile, Phamacy-Ventil, Durchschlagventile
