10 Bar Pneumatisches ASME BPE Sanitärdiaphragmaventil/Mehrportdiaphragmaventil

DONJOY Kombinierte FDA Multiport Pneumatische ASME BPE Membranventil

Spezifikationen


Beschreibung
 Verschiedene Konfigurationen des Membranventils
 1.      Membranventil mit Positionierer/Prozessregler (IL-TOP)
 2.      Membranventil mit Steuereinheit (C-Top)
 3.      Ventilpositionsregler
 4.      Positionssensormodul

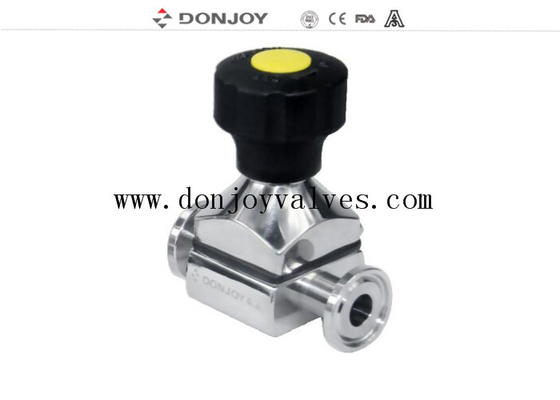

 5.      Kunststoffgriff
 6.      Edelstahlgriff
 7.      Edelstahlaktuator
 8.      Elektrisches Membranventil
 9.      Kunststoffaktuator
 10.    Körper: Gießen / Schmieden


Funktionsweise

1. Die Membran sorgt für die Körperdichtung sowie die Sitzdichtung. Es gibt keine Wege zur äußeren Umgebung, daher ist es für aseptische Prozesse geeignet

2. Wenn das Ventil geschlossen ist, bewegt sich ein Druckpolster, das die Membran stützt, auf die Dichtfläche am Körper zu. Wenn sich die Druckplatte bewegt, biegt sich die Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrückt, wodurch der Durchflussweg durch den Körper geschlossen wird.

3. Das Zusammenspiel von Körper und Druckplatte verhindert eine Überkompression der Membran

4. Das Ventil kann manuell betrieben und pneumatisch über Steuerungsoberteile von Magnetventilen gesteuert werden

Zertifikat des Membranventils

1. Alle synthetischen Harze und Zusatzstoffe entsprechen der FDA-Zertifizierung.

2. Die chemische Zusammensetzung, die physikalischen Eigenschaften und der Herstellungsprozess des Materials sind dokumentiert.

3.3-a-Konsistenz der Authentifizierung

4.CE-PED/97/23/EG

5.EN 10204-3.1

Membran des Ventils

1. EPDM+PTFE (Klebstoff)Die Membrantablette hat eine hohe chemische Beständigkeit, hohe Stabilität, gute Flexibilität, lange Lebensdauer, hohe Dichtigkeit, keine Code-Degeneration und wird nicht durch Temperaturschwankungen beeinflusst, hervorragende Leistung, egal ob es sich um einen thermischen Zyklus, einen Kältezyklus oder ein Dampfdesinfektionssystem handelt.

Spezifikation: 1-3", DN20-DN80

Temperatur: -20 bis 120 Grad

2. EPDM+PTFE (Getrennt) Es kann die Membrantoleranz reduzieren und die Lebensdauer der Membran verlängern

Spezifikation: 1-4", DN20-DN100

Temperatur: -20 bis 150 Grad

3. Einzelne Dichtung (EPDM/SILIKON/FPM), Gummidiaphragma eingebettet in eine Schicht aus vulkanisierter Faserschicht, um seine mechanischen Eigenschaften zu verbessern, dann Diaphragma in Druck und Temperatur hat hohe Dichtungsstabilität, Verstärkungsfaserhärtung in Edelstahlschraube, um eine bessere Gummi- und Metallbindung zu gewährleisten. Daher ist es für den Einsatz in Vakuumumgebungen geeignet.

Spezifikation: 1-4", DN20-DN100

Temperatur: -10 bis 120 Grad

4. Mini-Typ-Membrandichtung (EPDM, SILIKON, FPM, EPDM+PTFE)

Spezifikation: 1/4"-3/4", DN6-DN15

Temperatur: -20 bis 150 Grad

Oberflächenbehandlung:

1. Für mechanisch poliert: Innen Ra＜0,5μm, Außen: Von 1-4" Sandstrahlen, Unter 1" mit Spiegelpolitur

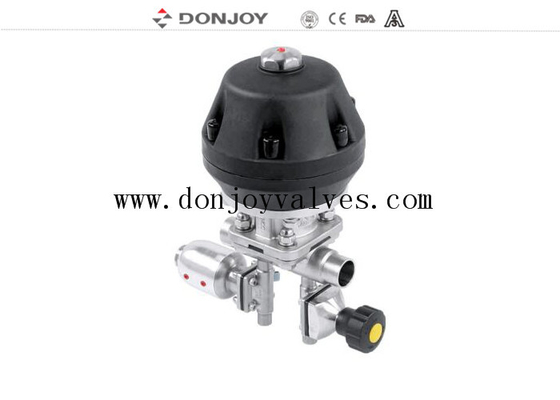

Ventilkombination

GMP-VENTIL: Hauptsächlich in Reinwasser- oder anderen Verteilungssystemen von Wasserpunkten in vertikalen Rohrleitungen verwendet, wodurch Toträume in der Rohrleitung effektiv reduziert werden können. Eines der Ventile wird in einer vertikalen Position platziert, der Export ist ein Bakterienfreier Zucht- oder Prozesskreuzinfektions-Probenmund, wenn das Ventil geöffnet ist

SAP-VENTIL: Hauptsächlich in einem horizontalen Rohrleitungssystem verwendet, das Hauptventil wird in einer horizontalen Position platziert und hält einen bestimmten selbstentleerenden Winkel ein, dann Durchgangsloch im niedrigsten Auslasspunkt des Hauptventil-Wasserwegs.

Betrieb:
