Schweißen von kombinierten Mehrport-Pneumatikzellen

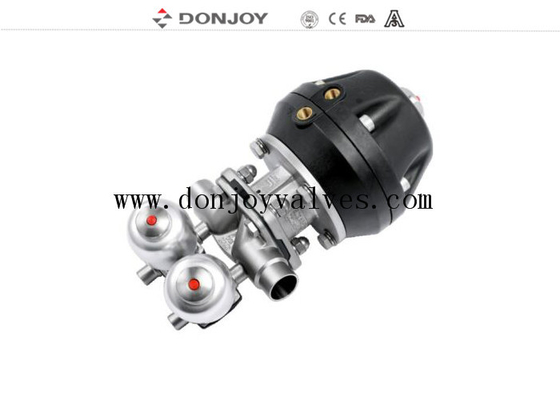

DONJOY Schweißkombinierte Mehrfachanschluss-Membranventil mit FDA EPDM/PTFE

Spezifikationen


Beschreibung
 Verschiedene Konfigurationen des Membranventils
1. Membranventil mit Positionierer/Prozessregler (IL-TOP)
2. Membranventil mit Steuereinheit (C-Top)
3. Ventilpositionsregler
4. Positionssensormodul
5. Kunststoffgriff
6. Edelstahlgriff
7. Edelstahl-Aktor
8. Elektrisches Membranventil
9. Kunststoff-Aktor
10. Gehäuse: Gießen / Schmieden


Funktionsweise

1. Die Membran sorgt für die Körperdichtung sowie die Sitzdichtung. Es gibt keine Wege zur äußeren Umgebung, daher ist es für aseptische Prozesse geeignet.

2. Wenn das Ventil geschlossen ist, bewegt sich ein Druckpolster, das die Membran stützt, auf die Dichtfläche am Körper zu. Wenn sich die Druckplatte bewegt, biegt sich die Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrückt, wodurch der Durchflussweg durch den Körper geschlossen wird.

3. Die Wechselbeziehung zwischen Körper und Druckplatte verhindert eine Überkompression der Membran.

4. Das Ventil kann manuell betrieben und pneumatisch über Steuerungsköpfe von Magnetventilen gesteuert werden.

Zertifikat des Membranventils

1. Alle synthetischen Harze und Zusatzstoffe entsprechen der FDA-Zertifizierung.

2. Die chemische Zusammensetzung, die physikalischen Eigenschaften und der Herstellungsprozess des Materials sind dokumentiert.

3. 3-a-Konsistenz der Authentifizierung

4. CE-PED/97/23/EG

5. EN 10204-3.1

Membran des Ventils

1. EPDM+PTFE (Klebstoff)Die Membrantablette hat eine hohe chemische Beständigkeit, hohe Stabilität, gute Flexibilität, lange Lebensdauer, hohe Dichtigkeit, keine Code-Degradation und wird nicht durch Temperaturschwankungen beeinflusst, hervorragende Leistung, egal ob es sich um einen thermischen Zyklus, einen Kältezyklus oder ein Dampfdesinfektionssystem handelt.

Spezifikation: 1-3", DN20-DN80

Temperatur: -20 bis 120 Grad

2. EPDM+PTFE (Getrennt) Es kann die Membrantoleranz reduzieren und die Lebensdauer der Membran verlängern.

Spezifikation: 1-4", DN20-DN100

Temperatur: -20 bis 150 Grad

3. Einzelne Dichtung (EPDM/SILIKON/FPM), Gummidiaphragma eingebettet in eine Schicht aus vulkanisierter Faserschicht, um seine mechanischen Eigenschaften zu verbessern, dann Membran in Druck und Temperatur hat hohe Dichtungsstabilität, Verstärkungsfaserhärtung in Edelstahlschraube, um eine bessere Gummi- und Metallverbindung zu gewährleisten. Daher ist es für den Einsatz in Vakuumumgebungen geeignet.

Spezifikation: 1-4", DN20-DN100

Temperatur: -10 bis 120 Grad

4. Mini-Membrandichtung (EPDM, SILIKON, FPM, EPDM+PTFE)

Spezifikation: 1/4"-3/4", DN6-DN15

Temperatur: -20 bis 150 Grad

Oberflächenbehandlung:

1. Für mechanisch poliert: Innen Ra＜0,5μm, Außen: Von 1-4" Sandstrahlen, Unter 1" mit Spiegelpolitur

Ventilkombination

GMP-VENTIL: Hauptsächlich in Reinwasser- oder anderen Verteilungssystemen von Wasserpunkt-Vertikalrohrleitungen verwendet, wodurch der Totraum der Rohrleitung effektiv reduziert werden kann. Eines der Ventile, das in einer vertikalen Position platziert ist, der Export ist ein Bakterienfreier Zucht- oder Prozess-Kreuzinfektions-Probenmund, wenn das Ventil geöffnet ist

SAP-VENTIL: Hauptsächlich in einem horizontalen Leitungssystem verwendet, das Hauptventil in einer horizontalen Position platziert und einen bestimmten selbstentleerenden Winkel beibehält, dann Durchgangsloch im niedrigsten Auslasspunkt der Hauptventil-Wasserstraße.

Betrieb:
