Herkunftsort:
CHINA
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
Art 21
treten Sie mit uns in Verbindung

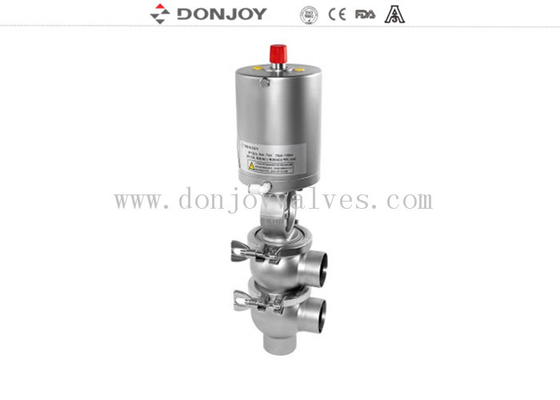

316L Umlenkungsventil aus Edelstahl
★★Vorschrift:
Artikel | Pneumatisches Rückschaltventil für den Rückschaltsitz aus Edelstahl |
Größe | DN25-DN100,1"-4" |
Betriebstemperatur | -10 °C bis 120 °C EPDM, (140 °C für SIP, maximal 30 Minuten) |
Arbeitsdruck | 10 bar, 145 psi |
Druckluft | 50,0 bis 7,0 bar |
Luftverbindung | G1/8" (BSP) |
Veredelung der Innenfläche | Ra < 0,8um |
Außenoberflächenbearbeitung | Sandbalst oder Spiegelpolster |
Material | Einheitliche Prüfverfahren für die Bestimmung der Konzentration von AISI316L/AISI304 |
Dichtung (Standard) | EPDM in Übereinstimmung mit FDA 177.2600 |
Dichtung (optional) | FPM in Übereinstimmung mit FDA 177.2600 |
Verbindungen | DIN, SMS, RJT, IDF |
Normaler pneumatischer Betrieb | mit einer Leistung von mehr als 1000 W |
Pneumatischer Betrieb | Zweifachwirkende pneumatische Aktoren |
Option 2 | Außenpositionssensor |
Option 3 | Dampfsperre (falls eine Sterilisation der Welle erforderlich ist) |
Option 4 | Isolierung der Körperjacke |
Option 5 | Ventilpositionsregler |
Option 6 | Zwei-Stopp-Aktor |
Option 7 | Hohlraum des Zwerchventils |
Option 8 | C-TOP Steuerungseinheit. |
● ein pneumatisches Ablenkungsventil mit Steuerungseinheit ist ein hygienisches, pneumatisch betriebenes Einzelsitzventil, das in der Lebensmittelindustrie weit verbreitet ist,Getränkeproduktion der pharmazeutischen und feinen chemischen Industrie.
● Das Sitzventil, das automatisch durch ein- oder doppelt wirkende pneumatische Aktoren mit Druckluft betätigt wird, um die Welle in die offene oder geschlossene Position zu drücken.
● Einwirkende Zylinderantriebe drehen sich um 180°, um ein normal geöffnetes und normal geschlossenes Ventil zu erreichen.
● Größe: DN25 / 1 " bis DN100 / 4"
● Temperatur: 130 °C
● Druck: 10 bar
● Luftzufuhr: 4-7bar
● Material: ASTM 304 / 1.4301316 L / 1.4404
● Siegel: EPDM, FPM, HNBR, FDA177.2600
● Verarbeitung: Ra < 0,8 μm
● Zertifikat: 3-A-53-06, PED / 97/23 / EG, FDA177.2600

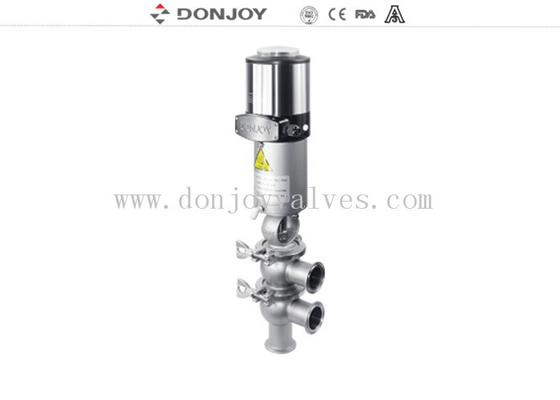

Steuerungseinheit:
● Leistung: Gleichspannung 24V ± 10%
● Einfach (Standard) oder doppelt (optional)
● Selbstabstimmung der Rückkopplungsfunktion der Ventilposition
● Unterstützt Analogsignal (4-20mA) und elektrische (DC24V) Ausgabe
● Unterstützung von AS-I BUS
● Unterstützt manuelle und automatische Bedienung
Material
Das mit anderen verbundene Material: AISI 316L / 1.4404
Die in anderen Teilen enthaltenen Materialien: AISI 304
Siegelring: EPDM FDA 177.2600
Innenoberflächenveredelung: Ra ≤ 0,8 μm
Außenoberflächenveredelung: CNC-Bearbeitung
Bescheinigung
3A/54-02 (1580),PED/97/23/EG,FDA.177.2600, ISO
Zeichnung
Verstärkung der Leistungsfähigkeit
Wenn Sie weitere Informationen benötigen, kontaktieren Sie uns bitte direkt.
Tag: Donjoy-Sitzventil, Rückwärtsventil, Abschaltventil
