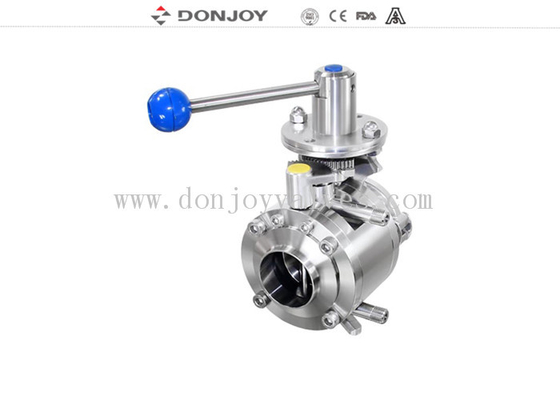

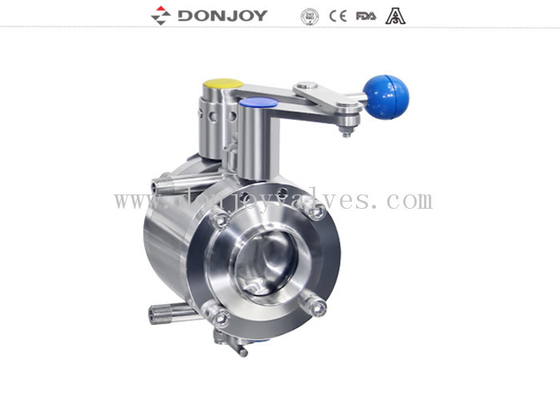

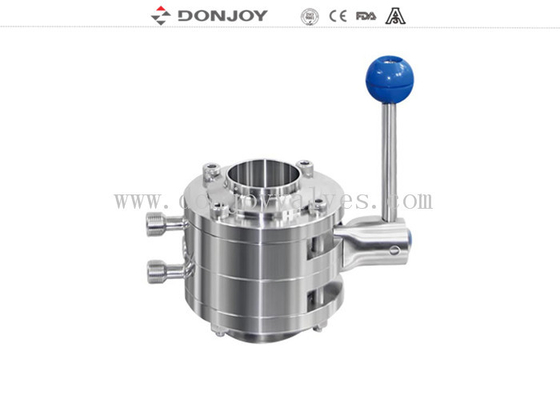

DONJOY Wirtschaft Edelstahl Sanitär- und Mischungsdichtes Schmetterlingsventil Typ B für die Hausbrauerei
Technische Spezifikationen
1 Ventil 2 Dichtungsschutz
Leckagen können abgeleitet werden, um eine Verunreinigung der Medien zu verhindern
Die Ventilhöhle kann CIP gereinigt werden
Sichtbares Leck
Max.Druck: 10 Bar ((DN25-DN100), 8 Bar (DN125-DN150), 5 Bar ((DN200-DN300)
Arbeitstemperatur: -10°C bis +130°C (EPDM)
Größe:DN25 - DN100, 1" - 4"
Betrieb: pneumatisch/manuell austauschbar
Kontrollfeld:C-TOP
Siegel:EPDM (Standard) FPM/SILICON/NBR, FDA177.2600
Spezifikationen:
|
Produktbezeichnung:
|
Schweißhandwerk mit Schmetterlingsventil des Typs B |
|
Material des Ventilkörpers:
|
SS304/316L
|
|
Versiegelungsmaterial:
|
EPDM (Standard) FPM/SILICON/NBR, FDA1772600
|
|
Maximaler Arbeitsdruck:
|
10 Bar
|
|
Max.Betriebstemperatur:
|
120 Grad C
|
|
Verfügbare Größe:
|
DN25-DN100, 1 bis 4 Zoll
|
|
Verfügbare Verbindung:
|
Klemme/Schweißvorrichtung/Dreh/spezielle Verbindung
|
|
Verfügbare Norm:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Betrieben:
|
Manuell, pneumatisch, elektrisch.
|
|
Anwendungsbereich des Griffes:
|
Zwei-Position Griff, drei-Position Griff, vier-Position ziehen Handgriffe, mehrstellenhafte Kunststoffhandgriffe und mehrstellenhafteHandgriffe aus Edelstahl
|
|
Steuerung:
|
Intelligenter Ventilpositionierer / C-TOP-Steuerung / Positionssensor
|
|
Bescheinigung:
|
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO
|
|
Anwendungsbereich
|
Milchprodukte, Lebensmittel, Getränke, Apotheke, Kosmetik usw.
|
|
Modell des Kunststoffhandgriffs für mehrere Positionen:
|
Dies gilt auch für die in Anhang I der Verordnung (EU) Nr. 182/2011 genannten Fahrzeuge.
|
|
Anbringung des Griffes:
|
Auf einer Seite des Ventils
|
Funktionsprinzipien
1Das Schmetterlingsventil kann automatisch durch den Aktor oder manuell mit dem Griff bedient werden.
2- Der Griff blockiert das Ventil in der offenen oder geschlossenen Position.
3Der Aktor drückt den Kolben der axialen Bewegung in 90 Grad, so dass er das Schmetterlingsventil steuert.
Entwurf und Merkmale
Anwendung
Das mischdichte Schmetterlingsventil als Prozesselement zur Trennung von Medien eignet sich für eine Vielzahl von Anwendungen:
1 In CIP-Systemen zur Trennung von CIP-Medien
2. bei Abwaschverfahren
3. in der Wasserwirtschaft
4. als Rohrbereichsschließventil für die Trennung von Medien
5. im Bereich CIP/Gasmanagement (Brauereien)
6. in Lagertanks zur Trennung von Produkt/CIP
7Als CIP-Rücklaufventil in einer Ventilmatrix
8- vorzugsweise für flüssige und gasförmige Medien mit Suspension von Stoffen/Partikeln geeignet
Verbindung
mit einer Breite von mehr als 20 mm
Verpackungsdetails
Bubble Pack für jedes Ventil.
Außen ist Karton oder Sperrholz verpackt.
Oder nach Kundenwunsch.
Details zur Lieferung
Normalerweise innerhalb von 20 Tagen nach Erhalt der T/T Anzahlung.
Betriebsdrehmoment ((N.M.)
|
DN25/1
|
DN40/1,5
|
DN50/2 ¢
|
2.5
|
DN65
|
3 ̊
|
DN80
|
DN100/4
|
DN125
|
DN 150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
Verschiedene Griff:
1Ziehen Sie den Griff.
2.Mehrfach-Handgriff ((Blauer Kunststoff)
3.Mehrstellenhandgriff (Stahl) verriegelbar
|
Größe
|
|
L1
|
L2
|
B
|
 |
|
DN10-DN40
|
00,5-1,5 ′′
|
126
|
20.2
|
8
|
|
DN50
|
2 ¢
|
133
|
22.2
|
10
|
|
DN65
|
2.5 bis 3
|
144
|
22.2
|
10
|
|
DN80-DN100
|
3.5-4
|
160
|
22.2
|
11
|
|
DN125-DN150
|
5 bis 6
|
220
|
30.2
|
14
|
|
DN200-DN300
|
8 bis 12
|
284
|
30.2
|
14
|
|
Größe
|
|
L1
|
L2
|
B
|
|
|
DN10-DN40
|
00,5-1,5 ′′
|
164
|
20.2
|
8
|
|
DN50-DN65
|
23
|
164
|
22.2
|
10
|
|
DN80-DN100
|
3.5-4
|
164
|
22.2
|
11
|
|
Größe
|
|
L1
|
L2
|
B
|
|
|
DN10-DN40
|
00,5-1,5 ′′
|
166
|
20.2
|
8
|
|
DN50-DN65
|
23
|
166
|
22.2
|
10
|
|
DN80-DN100
|
3.5-4
|
166
|
22.2
|
11
|
|
DN125-DN150
|
56
|
166
|
30.2
|
14
|
