Herkunftsort:
CHINA
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
treten Sie mit uns in Verbindung

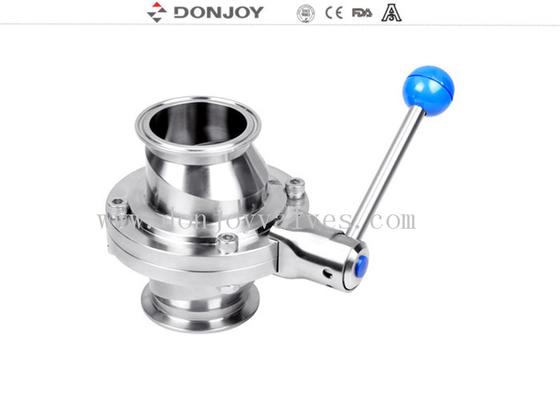

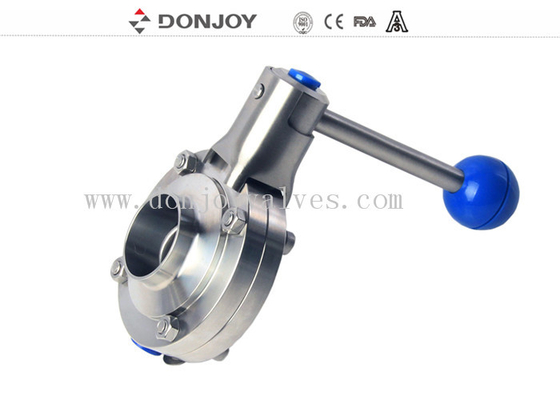

DONJOY Edelstahl manuelles Hintern Schweißen Belüftung Schmetterlingsventil ziehen Griff EPDM Dichtung 10 bar
Technische Spezifikation
Max.Druck: 10 Bar ((DN25-DN100), 8 Bar (DN125-DN150), 5 Bar ((DN200-DN300)
Min. Druck0.2Bar
Arbeitstemperatur: -10°C bis +120°C (EPDM)
0.5-2 mm Abstand zwischen Schebe und Dichtung
Spezifikationen
|
Produktbezeichnung: |
Ventil für die Luftung von Schmetterlingen |
|
Material des Ventilkörpers: |
SS304/316L |
|
Versiegelungsmaterial: |
EPDM (Standard) FPM/SILICON/NBR, FDA177.2600 |
|
Maximaler Arbeitsdruck: |
10 Bar |
|
Max.Betriebstemperatur: |
120 Grad C |
|
Verfügbare Größe: |
DN10-DN300, 1/2 "-12" |
|
Verfügbare Verbindung: |
Klemme/Schweißvorrichtung/Dreh/spezielle Verbindung |
|
Verfügbare Norm: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Betrieben: |
Manuell, pneumatisch, elektrisch. |
|
Anwendungsbereich des Griffes: |
Zwei-Positions-Handgriff, drei-Positions-Handgriff, vier-Positions-Zuggriff, mehrpositions-Kunststoffhandgriff und mehrpositions-Handgriff Handgriffe aus Edelstahl |
|
Steuerung: |
Intelligenter Ventilpositionierer / C-TOP-Steuerung / Positionssensor |
|
Bescheinigung: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO |
|
Anwendungsbereich |
Milchprodukte, Lebensmittel, Getränke, Apotheke, Kosmetik usw. |
|
Modell des Kunststoffhandgriffs für mehrere Positionen: |
Dies gilt auch für die in Anhang I der Verordnung (EG) Nr. 1907/2006 genannten Fahrzeuge. |
|
Anbringung des Griffes: |
Auf einer Seite des Ventils |
Zeichnung
Entwurf und Merkmale
Kompaktes und robustes Design
Verfügbare Größen DN25-DN300 ((1/2"-12")
Multi-Position-Griff ist bis zu DN100/4" geeignet
Ziehhand ist bis zu DN25-DN300 geeignet ((1/2"-12")
PED97/23EG
Die FDA.177.2600
Der Ventilkörper kann mit jeder Art von Verbindung wechselbar sein
Verbindung
mit einem Durchmesser von mehr als 0,01 mm
Anwendung
Verwendet in der Lebensmittelverarbeitung, in der Pharma- und Chemieindustrie.
Funktionsprinzipien
Kann automatisch über den Aktor oder manuell mit dem Griff bedient werden
Der Griff blockiert das Ventil in der OPEN oder CLOSED Position, sicherlich gibt es die andere Position zur Verfügung.
Der Aktor drückt den Kolben der axialen Bewegung in 90 Grad, so dass es das Schmetterlingsventil steuert.
Verschiedene Griffe
1Ziehen Sie den Griff.
2"Mehrfach-Handgriff" (blaues Plastik)
3.Mehrpositionsgriffe (Stahl) verriegelbar
Verpackungsdetails
Bubble Pack für jedes Ventil.
Außen ist Karton oder Sperrholz verpackt.
Oder nach Kundenwunsch.
Details zur Lieferung
Normalerweise innerhalb von 20 Tagen nach Erhalt der T/T Anzahlung.
Betriebsdrehmoment ((N.M.)
|
DN25/1" |
DN40/1,5" |
DN50/2" |
2.5" |
DN65 |
3 " |
DN80 |
DN100/4" |
DN125 |
DN 150 |
|
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
