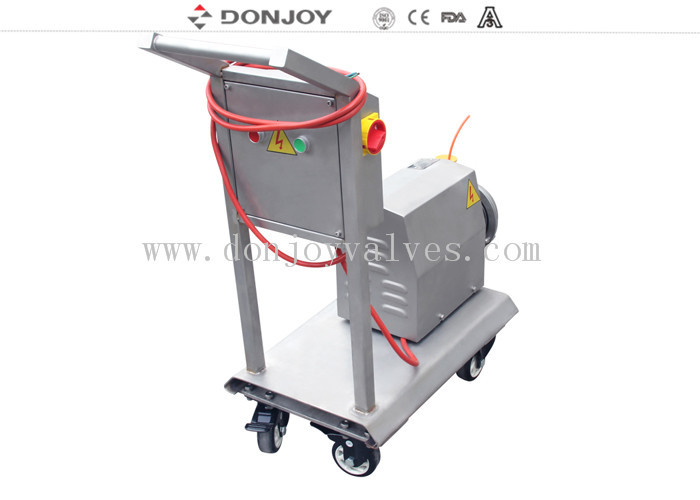

8-Meter Saug-Selbstansaugende Pumpe / Hochreine CIP-Pumpen
Lösung für hohe Effizienz, geringe Geräuschentwicklung, starke Saugkraft, einfache Wartung, hohe Reinheit
Verschiedene Anwendungen für CIP-Serien
Überlegene Selbstansaugfähigkeit bis zu 8 Meter, Unterdruck kann -0,8 bar betragen
CIP-Lösung
Tankentleerung
Niedriger Flüssigkeitsstand kann 8 Meter Saughöhe erreichen
Spezifikationen
|
Produktname:
|
CIP-Pumpe / Rücklaufpumpe
|
|
Gehäusematerial:
|
SS304 / SS316L / 1.4301 / 1.4404
|
|
Dichtungsmaterial:
|
EPDM (Standard, FDA-zugelassen) FPM (Viton) und NBR
|
|
Max. Durchfluss:
|
35 m³/h
|
|
Max. Drehzahl:
|
3600 min⁻¹
|
| Max. U/min: |
1750 U/min |
| Max. Saughöhe |
8 m / 22 ft |
|
Max. Förderhöhe:
|
42H(m)
|
|
Max. Betriebsdruck:
|
4,2 bar
|
|
Max. Betrieb
Temperatur:
|
120 °C
|
|
Gleitringdichtung:
|
C / SIC / EPDM
|
|
Motor:
|
ABB / Inlands
|
|
Motorfrequenz:
|
50 Hz, 60 Hz
|
|
Verfügbare Anschlüsse:
|
Tri-Clamp, Gewinde, Flansch
|
|
Verfügbare Standards:
|
DIN, SMS, 3A, RJT, ISO/IDF
|
|
Betrieb:
|
Elektrisch
|
|
Optionen für niedrigen Auslass:
|
Niedriger Auslass / Membranventil / Kugelhahn / Schmetterlingsventil
|
|
Anwendungsbereich:
|
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik usw.
|
Anwendungen
1. Diese Pumpe ist eine hygienische selbstansaugende Pumpe mit seitlichem Design, sie eignet sich für die Lebensmittelverarbeitung, die Pharmazie und die chemische Industrie.
2. Sie wurde speziell für das Pumpen von Materialien entwickelt, die Luft oder Gas enthalten, und kann auch für Unterdruckabsaugung mit vorheriger Grundierung sowie mit Filtrationsausrüstungen verwendet werden.
3. Sie kann für Wein, Öl, Sirupe, flüchtige Produkte wie Alkohol und andere Lösungsmittel oder mit Produkten bei Temperaturen nahe dem Siedepunkt verwendet werden. Die Hauptanwendung dieser Pumpe ist jedoch die CIP-Rückgewinnung.
Funktionsprinzipien

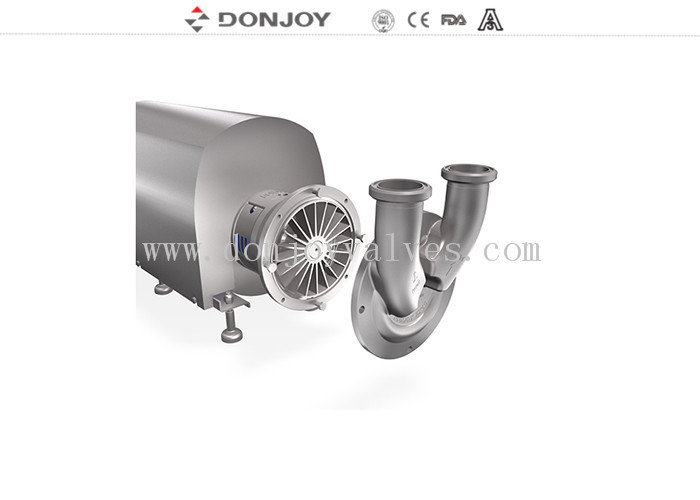

1. Das Laufrad ist zwischen dem Einlassgehäuse und dem Venturi-Gehäuse untergebracht und dreht sich zusammen mit der Pumpenwelle.
2. Die Drehung des Laufrads und die Anordnung des Seitenkanals erzeugen einen Unterdruck im Einlassgehäuse.
3. Dies erzeugt die Saugkraft der Pumpe. Gleichzeitig erhält die Flüssigkeit Energie in Form von kinetischer und Druckenergie, und dies treibt sie durch das Laufradgehäuse.
Design und Merkmale
1. Motorkappe aus kaltverformtem Blech
2. Einlassgehäuse und Laufrad aus Edelstahl-Feinguss
3. Gleitringdichtung verhindert Kontakt zwischen Feder und gefördertem Fluid.
4. Edelstahl-Stütze
5. Oberflächenveredelung: Sandstrahlen
6. Anschluss: Gewinde / Klemme / Mutter /, DIN11864 Aseptisch, KF
7. Standard: DIN, SMS, ISO, IDF, RJT, ASME BPE, 3A, I-LINE
Gleitringdichtungssystem:
Die selbstansaugende Pumpe mit Gleitringdichtung der Donjoy DJ-CIP-Serie wird zusammen mit einem bekannten europäischen schwedischen Unternehmen erforscht und entwickelt. Die Gleitringdichtung ist mit Druckausgleich und sehr langer Lebensdauer ausgelegt, kann ohne Spezialwerkzeug leicht demontiert und gewartet werden. Die hygienische Reinheit entspricht EU EHEDG, USA 3-A-02-11, FDA1772600 und so weiter. Und hat viele Konfigurationen
Gleitringdichtung (Standard): C/SiC/EPDM, SiC/C/FKM, SiC/SiC/EPDM, TC/TC/EPDM, TC/TC/FKM..
Technische Spezifikationen
- Max. Durchfluss: 30 m³/h / 132 GPM
- Max. Förderhöhe: 30 H(M)
- Max. Druck: 3 bar / 43 PSI
- Max. Betriebstemperatur: 120 °C / 248 °F
- Max. U/min: 1750 min
- Max. Saughöhe: 8 M / 22 ft
- Auswahltabelle für selbstansaugende Pumpen der CIP U-Serie
Datenblatt für selbstansaugende Pumpen der CIP U-Serie
Wettbewerbsvorteil
„DONJOY ist das einzige Unternehmen, das neun Produktserien von der amerikanischen 3A-Zertifizierungsorganisation im Bereich hygienischer Pumpen und Ventile in Asien bestanden hat.“
