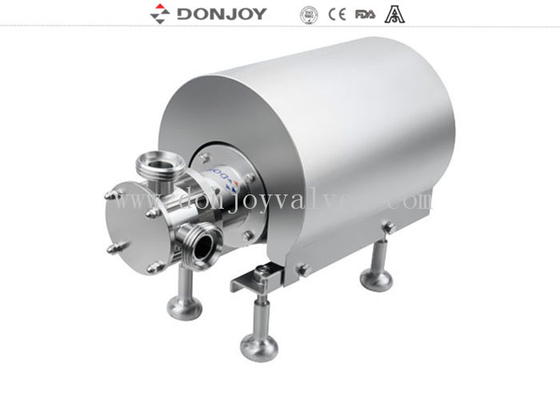

RX Flexibilität EPDM Impeller Pumpe / Flexible Lösung für Flüssigkeitstransport mit SS316L Materialien
Beschreibung
RX Flexibilitäts-Impellerpumpe
Sie kann sich im Uhrzeigersinn und gegen den Uhrzeigersinn drehen.
Sie kann Flüssigkeit ansaugen und transportieren, wenn der Flüssigkeitsstand unter dem Pumpeneinlass liegt.max. 5M
Die Pumpe ist für den Transport und die Förderung von Medien mit niedriger und hoher Viskosität sowieMaterialien, die Partikel oder Gase enthalten, konzipiert
Spezifikationen
|
Produktname:
|
RX Flexibilität EPDM Impeller Pumpe / Flexible Lösung für Flüssigkeitstransport mit SS316L Materialien
|
|
Pumpenkörpermaterial:
|
SS316L1.4404
|
|
Dichtungsmaterial:
|
EPDM (Standard, FDA-Zulassung) FPM (Viton) und NBR
|
|
Max. Durchfluss:
|
20 m3/h
|
|
Max. Förderhöhe:
|
40H(m)
|
|
Max. Arbeitsdruck:
|
4 bar
|
|
Max. Betriebstemperatur: 80 °C
|
Gleitringdichtung:
|
|
SIC/SiC/EPDM (Standard), C/SIC, TC/TC
|
Dichtungsart:
|
|
F
|
lgespülte doppelte Gleitringdichtung/einfache Gleitringdichtung (Standard)Motorleistung:
|
|
0,5 kW, 0,75 kW, 1,1 kW, 1,5 kW, 2,2 kW, 3,0 kW,
|
Spannung:
|
|
110 V, 220 V, 380 V/440 V
|
Motor:
|
|
ABB/Inland/SIEMENS
|
Motorfrequenz:
|
|
50 Hz, 60 Hz
|
Oberflächenbehandlung:
|
|
Ra≤0,6μm, EP=Ra0,4μm
|
Modell:
|
|
RX
|
Verfügbare Anschlüsse:
|
|
Tri-Clamp, Gewinde, Flansch
|
Verfügbarer Standard:
|
|
DIN, SMS, 3A, RJT, ISO/IDF
|
Betrieb:
|
|
Elektrisch
|
Option für niedrigen Auslass:
|
|
Niedriger Auslass/Membranventil/Kugelventil/Klappenventil
|
Zertifikat:
|
|
3-A-02-11 Nr. 1759, FDA 177.2600 CE-MD/06-42 Nr. 705201402401-00
|
Anwendungsbereich:
|
|
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik usw.
|
Laufradmaterialien
|
|
NBR, EPDM, VITON
|
Verpackungsdetails:
|
|
Sperrholzkiste oder kundenspezifisch. Oder nach Kundenwunsch.
|
Lieferdetails:
|
|
Normalerweise innerhalb von 20 Tagen nach Erhalt der T/T-Anzahlung.
|
Funktionsprinzip
|

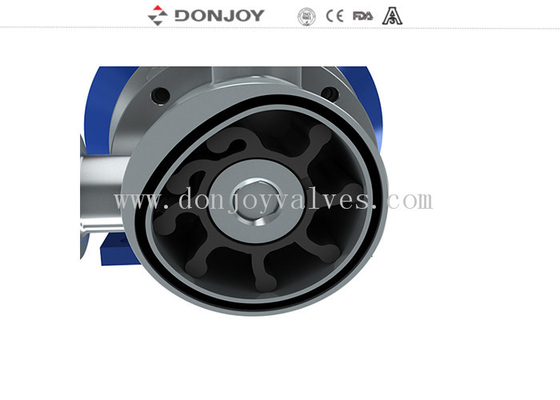

1. Am Pumpeneinlass wird aufgrund der inneren exzentrischen Struktur des Pumpenstators ein Teilvakuum zwischen den Flügeln des flexiblen Laufrads gebildet, wenn das Volumen zunimmt. Der daraus resultierende Sog zieht Flüssigkeit in die Pumpenkammer.
2. Das rotierende Laufrad beförderte die Flüssigkeit vom Einlass zum Auslass. In diesem Stadium wurde der Raum zwischen den Flügeln tatsächlich konstant gehalten. Der Spalt zwischen den Flügeln ermöglicht es, dass große Feststoffpartikel die Pumpe passieren und die Flüssigkeit nicht beschädigen.
3. Das Laufrad steht mit dem flachen Teil der exzentrischen Innenfläche im Pumpenstator in Kontakt. Wenn das Laufrad gebogen wird, wird das Volumen zwischen den Flügeln kontinuierlich und gleichmäßig von der Pumpe verringert.
Fortschrittliches Design, einfacher Aufbau

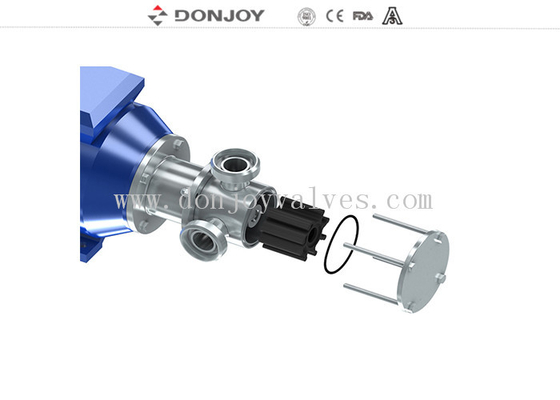

Die Wartung ist einfach und wirtschaftlich. Der Pumpendeckel wird durch vier Sicherungsmuttern befestigt. Bei der Wartung des Laufrads und der Wellendichtung der Pumpe müssen nur die Muttern abgeschraubt werden.
Gleitringdichtung:
Wir verwenden eine einfache Gleitringdichtung, die Dichtfläche ist aus Kohlenstoff-Metall-Keramik, die Lebensdauer wird verlängert. Bei Anwendungen im Lebensmittelbereich sind Gleitringdichtungen so konzipiert, dass sie leicht gereinigt werden können und Rillen vermieden werden, in denen sich durch Flüssigkeit Sedimente bilden können.
Materialien:
• Körper und Lüfter: AISI 316L
• Dichtung: EPDM (für Lebensmittel geeignet)
• Mechanische Wellendichtung
RX-Anwendung im Sanitärbereich
Hygiene ist bei der Verarbeitung von Lebensmitteln und Milchprodukten von größter Bedeutung. Die RX ist mit poliertem Edelstahl und einem Laufrad in Lebensmittel- oder Milchqualität ausgestattet, um strenge Hygieneanforderungen zu erfüllen. Die Edelstahl-Sanitär-RX ist leicht zu reinigen, verwendet eine ungeschlitzte Wellendichtung, die keine Flüssigkeitsablagerungen verursacht, und das verwendete Laufradmaterial wurde getestet und zugelassen. und ist zertifiziert, um den FDA-Vorschriften zu entsprechen. Typische Produkte, die sich für die Förderung durch die Pumpe eignen, sind: Milch, Magermilch, Sahne, Quark, Joghurt, Molke, Klumpen, Sirup, Gewürze, Gelatine, Honig, Marmelade, Salbe, Konserven, Getränke, Wein, Bier, Fruchtsaft und Gewürze.
RX-Anwendung in der Industrie
Die flexible RX-Impellerpumpe kann auch in Situationen ohne Hygieneanforderungen eingesetzt werden, ist aber dennoch eine Hauptpumpe aus Edelstahl. Die RX-Edelstahlpumpe eignet sich besonders für den Transport von sauren Flüssigkeiten, Tonen, Betonadditiven, Reinigungsmitteln, Farbstoffen, Chemikalien zur Filmbearbeitung, Tinte und Abwasserbehandlung. Kosmetika werden ebenfalls häufig in dieser Art von Pumpe gepumpt, einschließlich der folgenden Produkte: Seife, Shampoo, Reinigungsmittel und Feuchtigkeitscreme.
Auswahltabelle
Zeichnung
Verbindungsart
Durchflussmenge und Förderhöhe
