Herkunftsort:
CHINA
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
NO.VDF100Q2
treten Sie mit uns in Verbindung

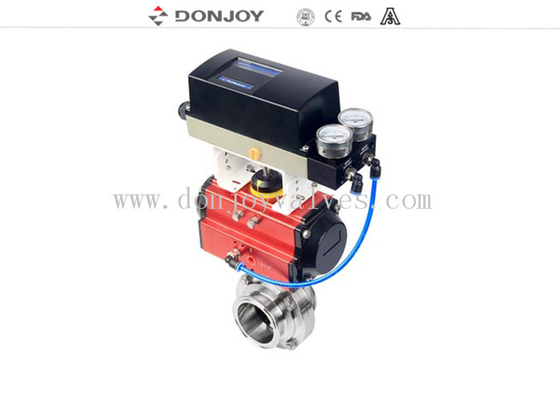

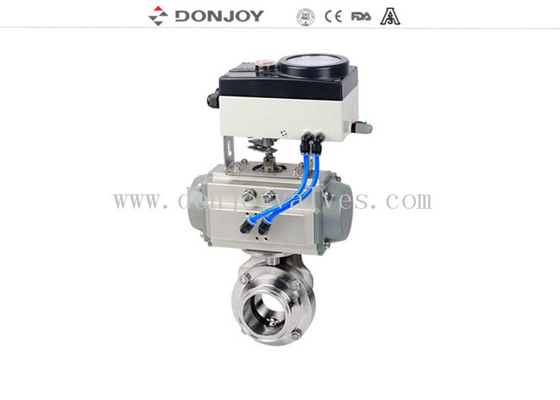

Hygenic-inox normales nahes pneumatisches Klammern-Drosselventil mit intelligentem horizontalem Stellwerk IL-TOP
Spezifikationen
|
Produkt-Name: |
Hygenic-inox normales nahes pneumatisches Klammern-Drosselventil mit intelligentem horizontalem Stellwerk IL-TOP |
|
Ventilkörper-Material: |
SS304/316L |
|
Dichtungs-Material: |
EPDM (Standard) FPM/SILICON/NBR, FDA177.2600 |
|
Max Working Pressure: |
10Bar |
|
Max.Working-Temperatur: |
120 Grad C |
|
Verfügbar Größe: |
DN10-DN300, 1/2“ - 12" |
|
Verfügbar Verbindung: |
Klammer/Schweißen/Faden/Flansch |
|
Verfügbar Standard: |
3A/DIN/SMS/RJT/ISO/IDF |
|
Funktioniert: |
neumatic |
|
Steuerung: |
Intelligenter Steuer-/Stellungsgeber des Ventilstellwerks/C-TOP |
|
Zertifikat: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
|
Anwendungsbereich: |
Molkerei, Nahrung, Getränk, Apotheke, Kosmetik, usw. |
|
Verpackendetails: |
Luftpolsterfolie für jedes Ventil. Außerhalb des Verpackens sind Karton oder Sperrholzkisten. Oder gemäß des Antrags von Kunden. |
|
Lieferungsdetails: |
Normalerweise innerhalb 20 Tage, nachdem T-/Tanzahlung empfangen worden ist. |
Ventilzeichnung
Datum des pneumatischen Auslösers
| Doppelte verantwortliche pneumatischer Auslöser Drehmoment-Tabelle | |||||
| Größe | Drehmoment (N.M) | Empfehlen Sie Ventilgröße | |||
| Drosselventil | Kugelventil | Kugelventil mit 3 Möglichkeiten | Industrielles Ventil | ||
| DJ052 | 21 |
DN10-DN50, 0,5" - 2" |
DN10-DN32, 0,5" - 1,25“ |
N/M | N/M |
| DJ063 | 37 |
DN65-DN80, 2,5" - 3,5" |
DN40-DN50, 1,5" - 2" |
DN25-DN32, 1" - 1,25“ |
DN25,1“ |
| DJ075 | 59 | DN100,4“ | 2,5" |
DN40-DN50, 1,5" - 2" |
DN32-DN40, 1,25“ - 1,5" |
| DJ083 | 74 |
DN125-DN150, 5" - 6" |
DN65,3“ | DN65,2.5“ | DN50,2“ |
| DJ092 | 114 | DN200,8“ | DN80 | 3" | DN65,2.5“ |
| DJ105 | 170 |
DN250-DN300, 10" - 12" |
DN100,4“ | DN80 | DN80,3“ |
| DJ125 | 292 | N/M | DN125,5“ | DN100,4“ | DN100,4“ |
| DJ140 | 439 | N/M | DN150,6“ | N/M | DN150,6“ |
| DJ160 | 669 | N/M | DN200,8“ | N/M | DN200,8“ |
| Einfachwirkende pneumatischer Auslöser Drehmoment-Tabelle | |||||
| Größe | Drehmoment (N.M) | Empfehlen Sie Ventilgröße | |||
| Drosselventil | Kugelventil | Kugelventil mit 3 Möglichkeiten | Industrielles Ventil | ||
| DJ052-S | 12.5-8.5 |
DN10-DN32, 0,5" - 1,25“ |
DN10-DN15, 0,5" - 0,75" |
N/M |
DN10-DN15, 0,5" - 0,75" |
| DJ063-S | 21.2-13.7 |
DN40-DN50, 1,5" - 2" |
DN25,1“
|
DN25,1“ | DN25,1“ |
| DJ075-S | 292.2-21.2 | DN65,2.5“ - 3" | DN32,1.25“ |
DN32,1.25“
|
DN32-1.25“ |
| DJ083-S | 46.5-31.6 | DN80,3.5“ | DN401.5“ | DN40,1.5“ | DN40,1.5“ |
| DJ092-S | 69.3-46.7 | DN100,4“ | DN50,2“ | DN50,2“ | DN50,2“ |
| DJ105-S | 99-63 |
DN200-DN250
|
DN65,2.5“ | N/M | DN65,2.5“ |
| DJ125-S | 159-105 | N/M | DN80,3“ | DN80,3“ | N/M |
| DJ140-S | 260-172 | N/M | DN100,4“ | DN100,4“ | DN80,3“ |
| DJ160-S | 422-279 | N/M | N/M | N/M | DN100,4“ |
Stellwerk IL-TOP
| Horizontales pneumatisches Stellwerk IL-TOP 1441 (empfehlen Sie Version) | |
|
Beschreibung |
| Analogsignalinput 4-20mA (Standardversion) | |
| Bussteuerung des Analogsignalinput 4-20mA (Standardversion) +MODBUS RS485 | |
| Horizontales pneumatisches Stellwerk IL-TOP 1441 (Feedbackversion) | |
|
Beschreibung |
| Analogsignalinput /output 4-20mA 0-5/10V (Feedbackversion) | |
| Analogsignalinput /output 4-20mA 0-5/10V (Feedbackversion) + prozesskontrollierte Version | |
| Horizontales pneumatisches Stellwerk IL-TOP 1441 - unterschiedliche Art |
| Unterschiedliches Stellwerk IL-TOP und Steuergerät C-TOP |
Material
Das Material angeschlossen mit anderen: AISI 316L/1,4404
Das Material in anderem Teil: AISI 304
Siegelring: EPDM FDA 177,2600
Inernal-Oberflächenende: Ra ≤ 0.8μm
Außenoberflächeende: Fein maschinell bearbeitender CNC
Wahlen
Dichtung: NBR/MVQ/FPM
Pneumatischer Auslöser des doppelten Fungierens
Induktiver Stellungsgeber
C - SPITZENsteuerkopf
Stellungsgeber
Verbindungsart: SMS, RJT, LÄRM, 3A, ISO-, festgeklemmtes, geschweißtes und verlegtesetc.
