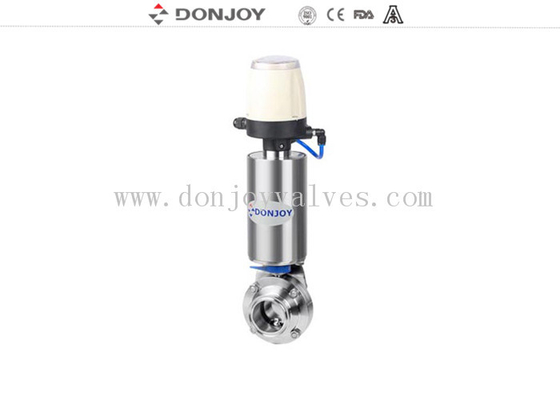

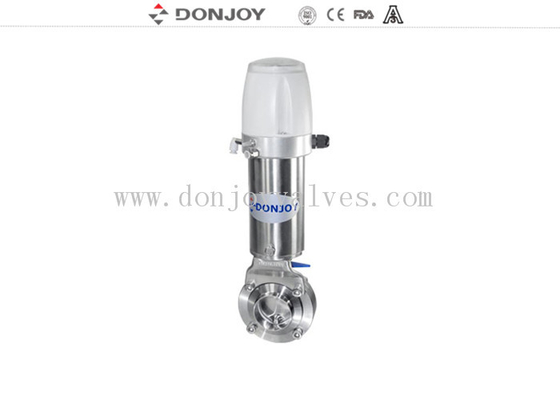

Hygienische DN25 316L einwirkende normale Schließklammer Enden aus Edelstahl pneumatische Schmetterlingsventil
Technische Spezifikation
Max.Druck: 10 Bar, DN10-DN300
Min. Druck0.2Bar
Arbeitstemperatur: -10°C bis +120°C (EPDM)
Spezifikationen
|
Produktbezeichnung:
|
Hygienische DN25 316L einwirkende normale Schließklammer Enden aus Edelstahl pneumatische Schmetterlingsventil |
|
Material des Ventilkörpers:
|
SS304/316L
|
|
Versiegelungsmaterial:
|
EPDM (Standard) FPM/SILICON/NBR, FDA1772600
|
|
Maximaler Arbeitsdruck:
|
10 Bar
|
|
Max.Betriebstemperatur:
|
120 Grad C
|
|
Verfügbare Größe:
|
DN10-DN300, 1/2 "-12"
|
|
Verfügbare Verbindung:
|
Klemme/Schweißvorrichtung/Dreh/spezielle Verbindung
|
|
Verfügbar als Standard:
|
3A/DIN/SMS/RJT/ISO/IDF
|
|
Betrieben:
|
Einfach oder doppelt gespielt
|
|
Anwendungsbereich des Griffes:
|
Zwei-Positions-Handgriff, drei-Positions-Handgriff, vier-Positions-Zuggriff, mehrpositions-Kunststoffhandgriff und mehrpositions-Handgriff
Handgriffe aus Edelstahl
|
|
Steuerung:
|
Intelligenter Ventilpositionierer / C-TOP-Steuerung / Positionssensor
|
|
Bescheinigung:
|
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO
|
|
Anwendungsbereich
|
Milchprodukte, Lebensmittel, Getränke, Apotheke, Kosmetik usw.
|
|
Typ des pneumatischen Aktoren:
|
Kunststoffantrieb, pneumatischer Antrieb aus Edelstahl
|
|
Oberflächenbearbeitung
|
RA≤0,8um
|
Entwurf und Merkmale
Kompaktes und robustes Design
Verfügbare Größen DN10-DN300 ((1/2"-12")
Multi-Position-Griff ist bis zu DN100/4" geeignet
Ziehhand ist bis zu DN25-DN300 geeignet ((1/2"-12")
Der pneumatische Aktor ist bis zu DN300,12" geeignet.
PED97/23EG
Die FDA.177.2600
Der Ventilkörper kann mit jeder Art von Verbindung wechselbar sein
Verbindung
mit einer Breite von mehr als 20 mm
Anwendung
Verwendet in der Lebensmittelverarbeitung, in der Pharma- und Chemieindustrie.
Funktionsprinzipien
Kann automatisch über einen Aktor oder manuell mit dem Griff bedient werden
Der Griff blockiert das Ventil in der OPEN- oder CLOSED-Position, natürlich gibt es die anderen verfügbaren Positionen.
Der Aktor drückt den Kolben der axialen Bewegung in 90°, so dass er das Schmetterlingsventil steuert.
Verschiedene Griffe
1Ziehen Sie den Griff.
2, Multi-Position Handgriff ((Blauer Kunststoff)
3.Mehrstellengriff (Edelstahl) verriegelbar
Verpackungsdetails
Bubble Pack für jedes Ventil.
Außen ist Karton oder Sperrholz verpackt.
Oder nach Kundenwunsch.
Details zur Lieferung
Normalerweise innerhalb von 20 Tagen nach Erhalt der T/T Anzahlung.
Betriebsdrehmoment ((N.M.)
|
DN25/1"
|
DN40/1,5"
|
DN50/2"
|
2.5"
|
DN65
|
3 "
|
DN80
|
DN100/4"
|
DN125
|
DN 150
|
|
3
|
4
|
5
|
10
|
12
|
14
|
18
|
25
|
40
|
55
|
