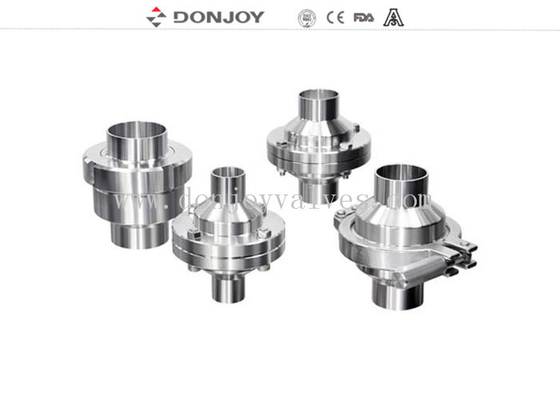

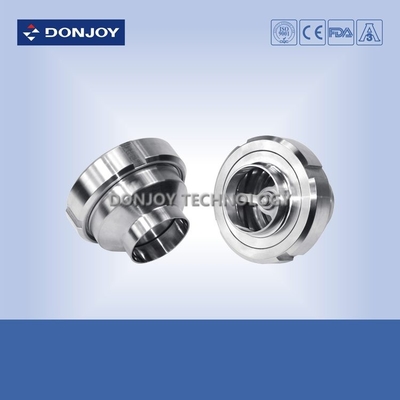

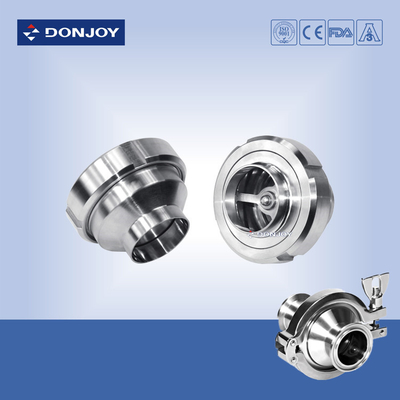

Professionelle 3-Zoll-Hydraulik-Rückschlagventile, die Rückfluss verhindern, mit FPM-Dichtung
Option für hydraulische Rückschlagventile
1. Anschluss: Schweißen, Gewinde
2. DICHTUNG: NBR, FPM, PTEF, alle gemäß FDA177.2600
3. Standard: DIN, SMS, RJT, IDF, ISO, 3A
Spezifikation
| Produktname: |
3", SS316L Sanitär-Rückschlagventil, Gewinde-Rückschlagventil, das Rückfluss verhindert |
| Ventilkörpermaterial: |
SS304 oder SS316L |
| Dichtungsmaterial: |
EPDM |
| Max. Arbeitsdruck: |
10 Bar |
| Öffnungsdruck: |
0,1-0,3 bar |
| Max. Arbeitstemperatur: |
120 Grad C |
| Verfügbare Größe: |
1/2"-4" , DN10-D100 |
| Verfügbarer Anschluss: |
Gewinde, Schweißen |
| Verfügbarer Standard: |
DIN, SMS, 3A |
| Zertifikat: |
FDA, CE |
Anwendungen:
1. Ein Rückschlagventil ist ein Ventil, das verhindert, dass das Fluid zurückfließt, und sicherstellt, dass es nur in eine Richtung fließt.
2. Es kann verwendet werden, um zu verhindern, dass der Fluss zurückkehrt und Wasserschläge vermeidet
3. Es wird in der Lebensmittelverarbeitung, Getränke-, Wein-, Öl-, Kosmetik-, Pharma- und Chemieindustrie eingesetzt.
Zeichnung
Funktionsprinzip
Das Ventil öffnet sich, wenn der Druck des Fluids den Druck der Feder übersteigt. Wenn sich die beiden Drücke ausgleichen, schließt sich das Ventil. Ein stärkerer Gegendruck lässt das Ventil ebenfalls schließen.
Wofür werden Sanitärventile verwendet?
Sanitärventile sind Zwei-Wege-Ventile, die zwei separate Öffnungen an ihrem Körper aufweisen. Fluid tritt in eine Öffnung ein und tritt aus der anderen aus. Diese Ventile helfen bei Anwendungen, bei denen Flüssigkeiten nur in eine Richtung fließen müssen.
Sanitärventile gibt es in zwei Ausführungen: horizontal und vertikal.
Horizontale Ventile eignen sich für horizontale Leitungen, die selbstentleerende Ventile benötigen
Vertikale Ventile können sowohl in vertikalen als auch in horizontalen Installationen verwendet werden; bei horizontalen Anwendungen helfen vertikale Ventile, wenn selbstentleerende Ventile die Pumpenansaugung und die Temperaturkontinuität nicht aufrechterhalten können
Im Fall von horizontalen Feder-Rückschlagventilen drückt der Produktfluss eine Scheibe im Ventil vom Sitz weg. Wenn der Vorwärtsdruck entfernt wird, bringt die elektropolierte Feder die Scheibe in ihre ursprüngliche Position zurück und hält sie am Sitz, um sie geschlossen zu halten. Rückflussdruck zwingt die Scheibe ebenfalls in die geschlossene Position.
Rückschlagventile helfen in Szenarien, die die Evakuierung von Prozessleitungen erfordern. Dies kann aus einer Vielzahl von Gründen geschehen, insbesondere bei der Produktrückgewinnung oder -entleerung. Einige Anwendungen erfordern möglicherweise auch eine Luftbewegung auf den Produkten in den Leitungen oder in den Tanks, zu denen sie führen. Rückschlagventile können dies erreichen.
Was bei der Installation eines Sanitär-Rückschlagventils zu beachten ist
– Kugel-Rückschlagventil –
In einer vertikalen Anordnung muss das Produkt von unten nach oben fließen, damit die Schwerkraft die Kugel in den Sitz hinein und aus ihm herausdrücken kann.In einer horizontalen Anordnung muss der gekrümmte Teil des Ventils aufrecht und im 90-Grad-Winkel zum Rohr stehen. Dadurch wird sichergestellt, dass das Ventil frei entleert und die Kugel richtig sitzt.
– Scheiben-Rückschlagventil –
Scheiben-Rückschlagventile sind in einer vertikalen Anordnung nicht frei entleerend. Damit sie frei entleeren können, müssen sie sich daher in einer horizontalen Position befinden.
Zertifikat
Donjoy stellt Produkte her, die von 3A, CE, FDA usw. gemäß GMP-, EHEDG-Standard zertifiziert sind. Die Produktion setzt das ISO9001-2008-Managementsystem strikt durch.
