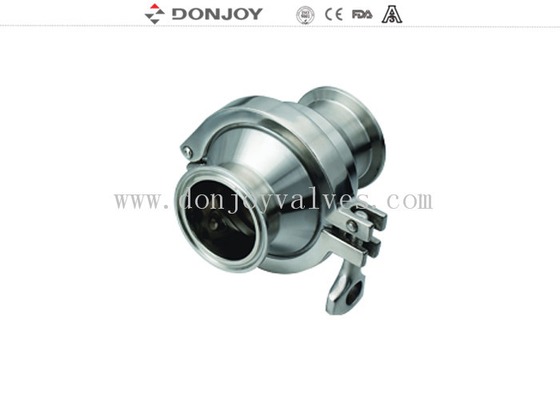

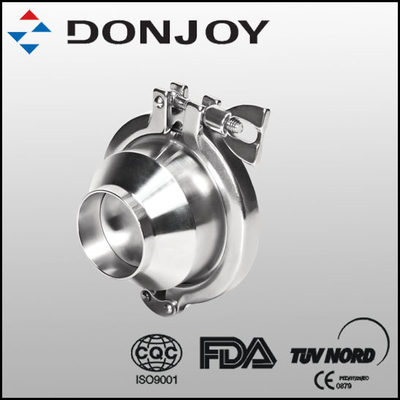

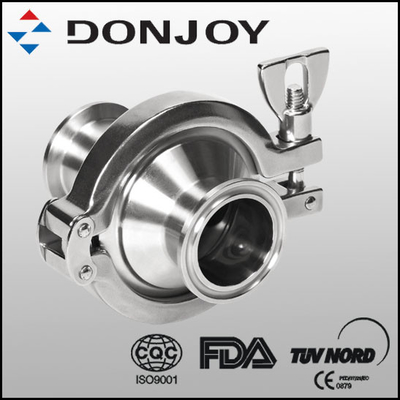

SS304 Hochleistungs-Hydraulik-Rückschlagventile zur Vermeidung von Wasserschlägen
Schnelle Details:
Hydraulik-Rückschlagventile
Typ: Geklemmt, Gewinde, Geschweißt
Größe: Kundenanfrage
Spezifikation
| Produktname: |
SS304 Klemm-Rückschlagventil, Nicht-Rückhalteventil mit Gewinde, Vermeidung von Wasserschlägen |
| Ventilkörpermaterial: |
SS304 oder SS316L |
| Dichtungsmaterial: |
EPDM |
| Max. Betriebsdruck: |
10 bar |
| Öffnungsdruck: |
0,1-0,3 bar |
| Max. Betriebstemperatur: |
120 Grad C |
| Verfügbare Größe: |
1"-4", DN10-DN100 |
| Verfügbare Anschlüsse: |
Gewinde, Schweißen, Klemmen |
| Verfügbarer Standard: |
DIN, SMS, 3A |
| Zertifikat: |
FDA, CE |
Technische Information
• Ein Sanitär-Rückschlagventil kann in der Größe von 1/2″ bis 4″ variieren.
• Der Anschluss kann stumpfgeschweißt, sanitär-tri-geklemmt, mit Gewinde oder auf Anfrage auch anders sein.
• Der maximal verfügbare Betriebsdruck beträgt 10 bar (145 psi)
• Ventile sind für folgende Ansprechdrücke erhältlich:
4,35 psi (0,3 bar) für DN25
2,9 psi (0,2 bar) für DN32-40
1,45 psi (0,1 bar) für DN50-100
• Die Temperaturen, bei denen die Ventile arbeiten, hängen vom Material ab und reichen von:
EPDM 14°F bis 248°F (-10℃ bis 120℃)
SILIKON -22°F bis 356°F (-30℃ bis 180℃)
VITON (FPM) 23°F bis 356°F (-5℃ bis 220℃)
Teflon (PTFE) -4°F bis +482°F (-20℃ bis 250℃)
• Die Oberflächenbeschaffenheit kann standardmäßig Ra 32μin (0,8μm) betragen oder auf Anfrage besser sein.
Anwendungen:
1. Ein Rückschlagventil ist ein Ventil, das verhindert, dass das Fluid zurückfließt, und sicherstellt, dass es nur in eine Richtung fließt.
2. Es kann verwendet werden, um zu verhindern, dass der Durchfluss zurückkehrt, und Wasserschläge zu vermeiden.
3. Es wird in der Lebensmittelverarbeitung, Getränke-, Wein-, Öl-, Kosmetik-, Pharma- und Chemieindustrie eingesetzt.
Dinge, die bei der Installation eines Sanitär-Rückschlagventils zu beachten sind
Sanitär-Rückschlagventile können horizontal oder vertikal installiert werden. Für Kugel- und Scheiben-Rückschlagventile müssen jedoch die folgenden Spezifikationen beachtet werden:
– Kugel-Rückschlagventil –
In einer vertikalen Anordnung muss das Produkt von unten nach oben fließen, damit die Schwerkraft die Kugel in den Sitz hinein und aus ihm herausdrücken kann.
In einer horizontalen Anordnung muss der gekrümmte Teil des Ventils aufrecht und im 90-Grad-Winkel zum Rohr stehen. Dadurch wird sichergestellt, dass das Ventil frei abläuft und die Kugel richtig sitzt.
– Scheiben-Rückschlagventil –
Scheiben-Rückschlagventile sind in einer vertikalen Anordnung nicht frei ablaufend. Damit sie frei ablaufend sind, müssen sie sich daher in einer horizontalen Position befinden.
Zeichnung
Zertifikat
Donjoy stellt Produkte her, die von 3A, CE, FDA usw. gemäß GMP-, EHEDG-Standard zertifiziert sind. Die Produktion setzt das ISO9001-2008-Managementsystem strikt durch.
Schlagwort: Einwegventil, Feder-Rückschlagventil, Nicht-Rückhalteventil
