Herkunftsort:
China
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
IL-TOP
treten Sie mit uns in Verbindung
Video

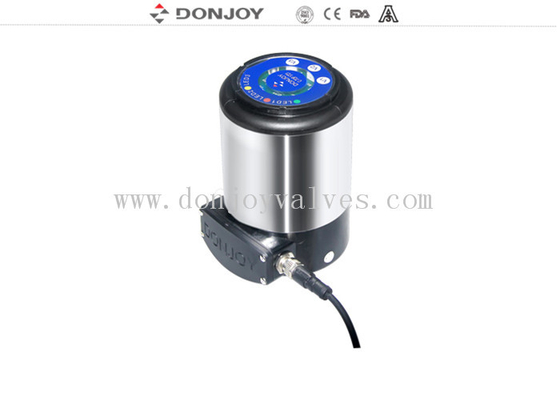

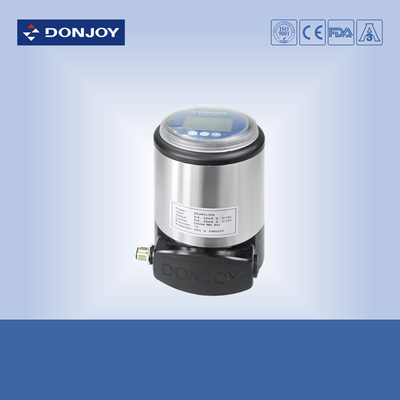

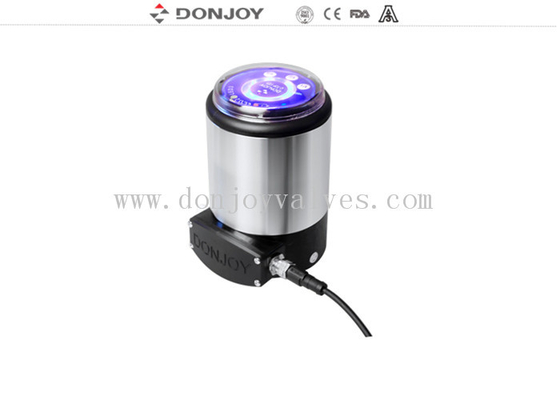

5.0-7.0 Ventilstellwerk Gerät-Netz BUS Steuer-CER der Stange intelligentes/ISO/FDA
SPEZIFIKATION
| Produkt-Name | Intelligentes Ventilstellwerk |
| Energie | DC. 24V |
| Pneumatischer Druck | Stange 5.0-7.0 |
| Verbindungsstück | G1/8“ |
| Schutzniveau | IP67 |
| Standardfunktion | 0/4 - 20mA bis 0 - 5/10V Signaleingang |
| Optionale Funktion | 0/4 - Feedbackertrag der Position 20mA |
| Optionale Funktion | Gerät Netto-BUS Steuerung |
| Zertifikat | 3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
| Lieferungsdetails | Normalerweise innerhalb 20 Tage, nachdem T-/Tanzahlung empfangen worden ist. |
Anwendungen
Der Kontrolleur (IL - SPITZE) wird hauptsächlich in den Systemen aller Arten flüssige prozesskontrollierter und Steuerung des Datenflusses verwendet.

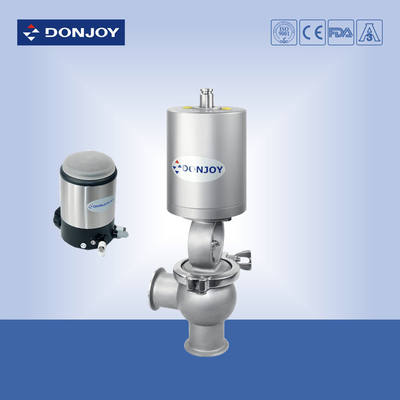

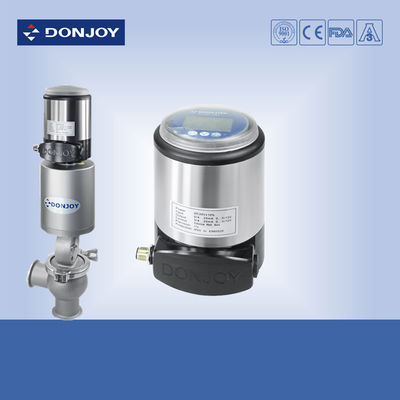

IL - SPITZE könnte zu allen Arten Auslöser in lineare Bewegung, wie pneumatisches Winkelsitzventil, Membranventil, Drosselventil, Kugelventil und Kugelventil etc. installiert sein, die die Ventile für stabilisierten Fluss sind-.
IL - SPITZE könnte zu den Auslösern leicht installiert sein, die für die Situation des hohen Reinheitsgrades passend sind.
Eigenschaft
0/4 - 20mA bis 0 - 5/10V Signaleingang (Standard)
0/4 - Feedbackertrag der Position 20mA (optional)
Gerät Netto-BUS-Steuerung (optional)
Lineare Bewegung/Drehbewegungsauslöser (optional)
Energie: DC.24V
Pneumatischer Druck: Stange 5.0-7.0
Verbindungsstück: G1/8“
Schutzniveau: IP67
Technische Eigenschaften
Die Steuerung konnte Gebrauch als Stellwerk oder Prozessprüfer sein.
Als Stellwerk könnte es die Ventilposition entsprechend Satzball einstellen.
Als Prozessprüfer wird MPU das Signal von der Steuerung, indem man Einstellungspositionswert des Ventils mit tatsächlicher Position des Ventils, durch BILDsteueralgorithmus, Prozessprüfer vergleicht, fährt das Ventil zum genauen Zielstellwerk des Ventils empfangen.
Der Prüfer wird aus MPU, Demodulator durch Steuersignal, Positionsdetektor, LCD-Anzeige, Tastatur und piezoelektrischem Ventil ETC… verfasst.
Installation
Es ist installiert den Prüfer und den Auslöser sehr einfach, und die Bildschirmposition von LCD könnte justiert werden.
Zu den Klarsichtdeckel unten Richtung nehmen in der entgegen dem Uhrzeigersinn und dann:
Zu Tastatur betreiben, die Basis und 2 Schrauben durch die Anwendung des Schlüssels M5 lösen;
Zu es leicht drehen und es auf die Anzeigenrichtung justieren, die Sie möchten, und die 2 Schrauben durch Schlüssel wieder anziehen;
Zu Anschlusskasten lösen, die 4 Schrauben herunternehmen und den Kasten zu öffnen, und entsprechend Schaltschema zu funktionieren. (Nicht fachmännisch wird verboten, um zu funktionieren.)
Es benötigt Verbindungsstück, den Prüfer mit Auslöser zu kombinieren.
Auftragsinformationen
| Modell | Eigenschaften | Positionsfeedback | Beschreibung |
| IL-TOP-001-M | Stellwerk + prozesskontrolliert | 4 - 20mA/0 - 5/10V | Einfachwirkend |
| IL-TOP-002-M | Stellwerk + prozesskontrolliert | 4 - 20mA/0 - 5/10V | Doppelt wirkend |
| IL-TOP-001 | Stellwerk + prozesskontrolliert | NEIN | Einfachwirkend |
| IL-TOP-002 | Stellwerk + prozesskontrolliert | NEIN | Doppelt wirkend |
| IL-TOP-001-BUS | Stellwerk + prozesskontrolliert + BUS | Einfachwirkend + BUS | |
| IL-TOP-002-BUS | Stellwerk + prozesskontrolliert + BUS | Doppelt wirkend + BUS |
