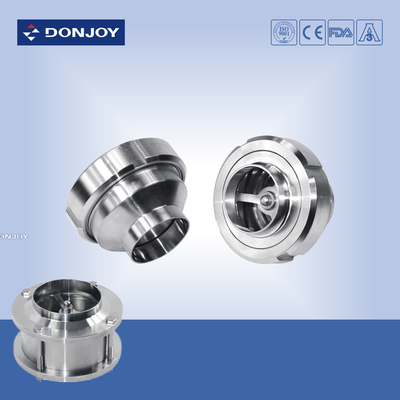

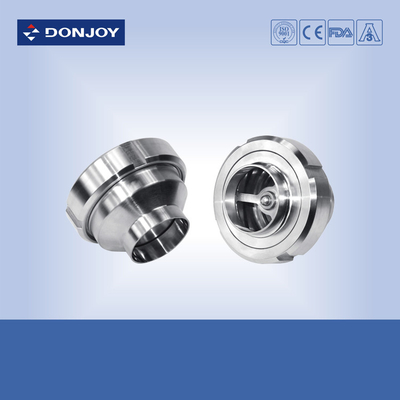

Sanitäre Hochdruck-Rückschlagventile für Lebensmittel / Getränke, Spiegel-Matt poliert
Spezifikation
| Produktname: |
SS304 / 316 C - Typ sanitäres Rückschlagventil mit Gewindeanschluss für Lebensmittel- und Getränkeprozesse |
| Ventilkörpermaterial: |
SS304 oder SS316L |
| Dichtungsmaterial: |
EPDM |
| Max. Arbeitsdruck: |
10 Bar |
| Öffnungsdruck: |
0,1-0,3 bar |
| Max. Arbeitstemperatur: |
120 Grad C |
| Verfügbare Größe: |
DN40-DN200, 1"-8" |
| Verfügbarer Anschluss: |
Gewinde, Schweißen, Klemme |
| Verfügbarer Standard: |
DIN, SMS, 3A |
| Zertifikat: |
FDA, CE |
Beschreibung
1. Anschluss: Klemme, Schweißen, Gewinde
2. DICHTUNG: NBR, FPM, PTEF, alles gemäß FDA177.2600
3. Standard: DIN, SMS, RJT, IDF, ISO, 3A
4. Kompakte Bauweise
5. DIN11851 Anschluss (Standard)
Anwendungen:
1. Ein Rückschlagventil ist ein Ventil, das verhindert, dass das Fluid zurückfließt und sicherstellt, dass es nur in eine Richtung fließt.
2. Es kann verwendet werden, um zu verhindern, dass der Fluss zurückkehrt und Wasserschläge in der Leitung zu vermeiden.
3. Es wird in der Lebensmittelverarbeitung, Getränkeindustrie, Wein-, Öl-, Kosmetik-, Pharma- und Chemieindustrie eingesetzt.
Zeichnung
Spezifische Auswahl unter Bezugnahme auf die folgenden Zeichnungen.
Wofür werden Sanitärventile verwendet?
Sanitärventile sind Zwei-Wege-Ventile, die zwei separate Öffnungen an ihrem Körper aufweisen. Fluid tritt in eine Öffnung ein und tritt aus der anderen aus. Diese Ventile helfen bei Anwendungen, die erfordern, dass Flüssigkeiten nur in eine Richtung fließen.
Sanitärventile gibt es in zwei Ausführungen: horizontal und vertikal.
Horizontale Ventile eignen sich für horizontale Leitungen, die selbstentleerende Ventile benötigen.
Vertikale Ventile können sowohl in vertikalen als auch in horizontalen Installationen verwendet werden; in horizontalen Anwendungen helfen vertikale Ventile, wenn selbstentleerende Ventile die Pumpenansaugung und die Temperaturkontinuität nicht aufrechterhalten können.
Im Falle von horizontalen Feder-Rückschlagventilen drückt der Produktfluss eine Scheibe im Ventil vom Sitz weg. Wenn der Vorwärtsdruck entfernt wird, bringt die elektropolierte Feder die Scheibe in ihre ursprüngliche Position zurück und hält sie gegen den Sitz, um sie geschlossen zu halten. Der Rückflussdruck zwingt die Scheibe ebenfalls in die geschlossene Position.
Rückschlagventile helfen in Szenarien, die die Evakuierung von Prozessleitungen erfordern. Dies kann aus einer Vielzahl von Gründen geschehen, insbesondere bei der Produktrückgewinnung oder -entleerung. Einige Anwendungen erfordern möglicherweise auch eine Luftbewegung auf den Produkten in den Leitungen oder in den Tanks, zu denen sie führen. Rückschlagventile können dies erreichen.
Dinge, die bei der Installation eines sanitären Rückschlagventils zu beachten sind
– Kugel-Rückschlagventil –
In einer vertikalen Anordnung muss das Produkt von unten nach oben fließen, damit die Schwerkraft die Kugel in den Sitz hinein und aus ihm herausdrücken kann.In einer horizontalen Anordnung muss der gekrümmte Teil des Ventils aufrecht und im 90-Grad-Winkel zum Rohr stehen. Dadurch wird sichergestellt, dass das Ventil frei entleert und die Kugel richtig sitzt.
– Scheiben-Rückschlagventil –
Scheiben-Rückschlagventile sind in einer vertikalen Anordnung nicht frei entleerend. Damit sie frei entleeren können, müssen sie sich daher in einer horizontalen Position befinden.
Zertifikat
Donjoy stellt Produkte her, die von 3A, CE, FDA usw. gemäß GMP-, EHEDG-Standard zertifiziert sind. Die Produktion setzt das ISO9001-2008-Managementsystem strikt durch.
