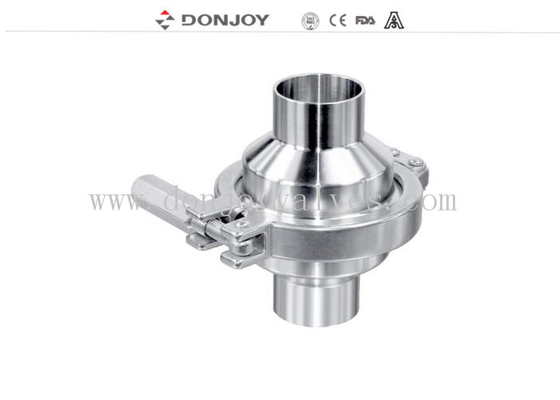

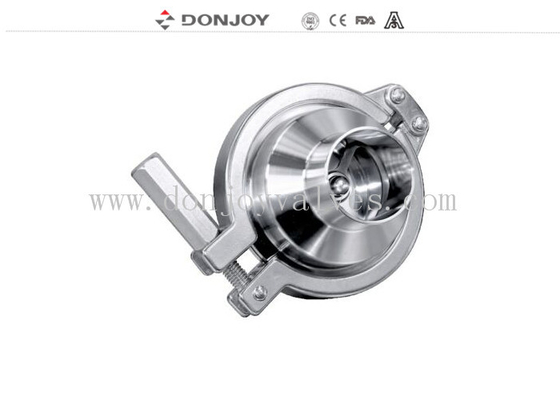

4 Zoll Schweiß Sanitär-Nicht-Rückhalteventile/SS304 hydraulische Kontrollventile
Schnelle Einzelheiten:
Hydraulische Rückschaltventile
Leicht zu demontieren
Kleinbauten
Anschluss nach DIN11851 (Standard)
Spezifikation
| Produktbezeichnung: |
4 Zoll Schweiß Sanitär-Nicht-Rückhalteventile/SS304 hydraulische Kontrollventile |
| Material des Ventilkörpers: |
SS304 oder SS316L |
| Versiegelungsmaterial: |
EPDM |
| Maximaler Arbeitsdruck: |
10 Bar |
| Öffnungsdruck: |
0.1-0.3bar |
| Arbeitstemperatur: |
120 Grad C |
| Verfügbare Größe: |
DN25/1" bis DN100/4" |
| Verfügbare Verbindung: |
Gewinde, Schweiß, Klammer |
| Verfügbar als Standard: |
DIN,SMS, 3A |
| Bescheinigung: |
FDA, CE |
Auswahl des Kontrollventils
1Anschluss: Klemme, Schweiß, Gewinde
2NBR, FPM, PTEF, alles nach FDA177.2600
3. Norm: DIN,SMS, RJT, IDF, ISO, 3A
Zeichnung
Verpackungsdetails
Bubble Pack für jedes Ventil.
Außen sind Karton- oder Sperrholzkisten verpackt.
Oder nach Kundenwunsch.
Funktionsprinzip
Das Ventil öffnet sich, wenn der Druck der Flüssigkeit den Druck zur Federung übersteigt, wenn die beiden Drücke ausgeglichen werden, schließt sich das Ventil, ein stärkerer Gegendruck
Wofür werden Sanitärventile verwendet?
Sanitäre Ventile sind Zwei-Port-Ventile, die zwei separate Öffnungen auf ihrem Körper haben.Diese Ventile helfen bei Anwendungen, bei denen Flüssigkeiten nur in eine Richtung fließen müssen.
Sanitärventile gibt es in zwei Formen: horizontal und vertikal.
Horizontale Ventile sind für horizontale Leitungen geeignet, die Selbstentwässerungsventile brauchen
Vertikale Ventile können in vertikalen oder horizontalen Anlagen verwendet werden.Vertikale Ventile helfen, wenn Selbstentwässerungsventile die Pumpeneinheit und die Temperaturkontinuität nicht halten können.
Bei horizontalen Federkontrollventilen drückt der Produktstrom eine Scheibe im Ventil vom Sitz ab.Die elektropolierte Feder bringt die Scheibe in ihre ursprüngliche Position zurück und hält sie gegen den Sitz, um sie geschlossen zu haltenDer Rückflussdruck zwingt die Scheibe auch in die geschlossene Position.
Kontrollventile helfen bei Szenarien, in denen die Evakuierung von Prozessleitungen erforderlich ist.Einige Anwendungen erfordern möglicherweise auch eine Luftbewegung auf den Produkten in den Rohrleitungen oder in den Behältern, die sie führen.Das können Kontrollventile.
Was man bei der Installation eines Sanitärschutzventils beachten sollte
¢ Ball-Checkventil ¢
In einer vertikalen Einstellung muss das Produkt von unten nach oben fließen, damit die Schwerkraft den Ball in den Sitz und aus ihm drücken kann.In einer horizontalen Einstellung muss der geschwungene Teil des Ventils aufrecht und 90° zum Rohr gerichtet sein, um sicherzustellen, daß das Ventil frei abläuft und der Ball richtig sitzt.
¢ Scheibenprüfventil ¢
Die Scheiben-Scheckventile lassen sich in vertikaler Lage nicht frei entleeren, weshalb sie sich in einer horizontalen Position befinden müssen.
Tag: Kontrollventil, Nicht-Retention-Ventil, Feder-Rücklaufventil
