Herkunftsort:
CHINA
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
NO.ZZ-K
treten Sie mit uns in Verbindung
SS316L BPE Zwerchventil mit Kunststoff-Handbetrieb mit EPDM+PTFE FDA-Siegel
Sanitäre Membranventile, Phamacy-Membranventile
|
Produktbezeichnung: |
Einjährige Gewährleistung für ein manuelles Sanitärdiaphragma mit FDA-Membran aus Edelstahl |
|
Material des Ventilkörpers: |
SS316L |
|
Versiegelungsmaterial: |
Einfaches Sillcone-Dichtungsmaterial/Klebstoff aus PTFE+EPDM/Zwei Stücke PTFE+EPDM |
|
Maximaler Arbeitsdruck: |
10 Bar |
|
Max.Betriebstemperatur: |
150 Grad C |
|
Verfügbare Größe: |
1 ̊-4 ̊, DN20-DN100 |
|
Verfügbare Verbindung: |
Klemme/Schweiß/Dreh/spezielle Verbindung |
|
Verfügbar als Standard: |
3A/BPE/DIN/ISO/IDF |
|
Betrieben: |
Manuell/pneumatisch/elektronisch |
|
Verfügbare Struktur: |
Gerade, Tee, U-Typ, Tankboden |
|
Steuerung: |
Intelligenter Ventilpositionierer / C-TOP-Steuerung / Positionssensor |
|
Bescheinigung: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600 |
|
Führendes Design: |
Toten Conner < 3D |
|
Bescheinigung |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600 |

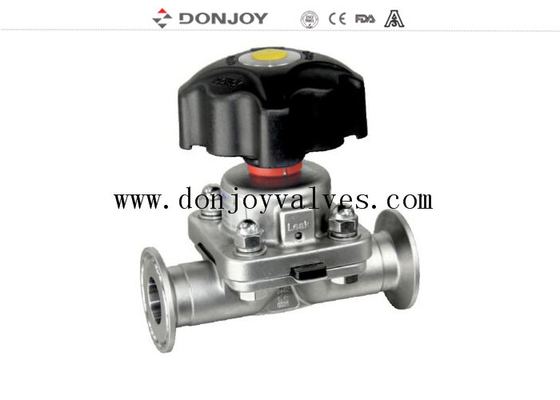

SS316L BPE Zwerchventil mit Kunststoff-Handbetrieb mit EPDM+PTFE FDA-Siegel
Beschreibung
Verschiedene Konfigurationen von Zwerchklappen
1. Didaphragmaventil mit Pisierer/Prozesscontroller (IL-TOP)
2. Diaphragmaventil mit Steuerungseinheit ((C-Top)
3. Ventilpositionsregler
4Positionssensormodul
5Kunststoffgriffe

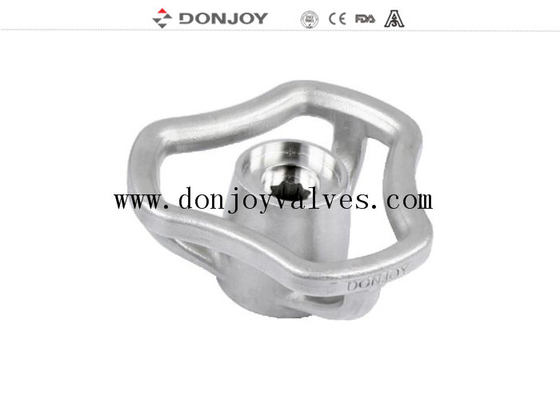

6. Edelstahlgriffe

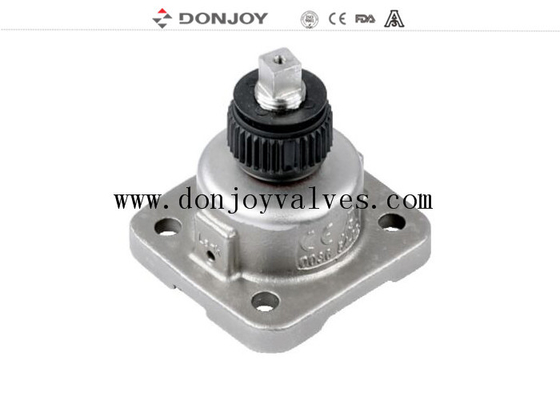

7. Stainless-Stahl-Aktör
Spezifikationen
Anwendungen:
Hand- oder pneumatisch betriebene Membranventile sind speziell für den Einsatz bei Hygiene- und aseptischen Verfahren in der pharmazeutischen Industrie konzipiert.
Das Ventil eignet sich hervorragend für die Durchflusssteuerung sowie für die Öffnungs-/Schließsteuerung.
Die Zwerchventile haben im Vergleich zu anderen Ventilen eine bessere Durchflussfähigkeit, sie können leichter gereinigt und besser mit Partikeln verarbeitet werden.Das Phänomen der Lufttasche ist bei der Anwendung der Durchflussregelung selten.
Funktionsprinzipien
1Das Diaphragma bietet sowohl die Körperdichtung als auch die Sitzdichtung.
2Wenn das Ventil geschlossen ist, bewegt sich ein Druckpolster, das das Zwerchfell stützt, in Richtung der Versiegelungsfläche des Körpers.Wenn sich die Druckplatte bewegt, biegt sich das Membran und wird auf den Sitzbereich in der Mitte des Körpers gedrängt, wodurch der Durchfluss durch den Körper geschlossen wird.
3Die Beziehung des Körpers zur Druckplatte verhindert eine Überkompression des Zwerchfells.
4Das Ventil kann manuell und pneumatisch betrieben werden.
Ventilkörper:
Schmiedekörperdie durch ein Stück Edelstahlbarren im Schmiedeprozess, zusammen mit dem Schmiedevorgang bei hoher Temperatur, durch Extrusion durch eine Formänderung des Schmiedeplatzes,durch die Schmiede nach der Körperdichte höher, ist die Struktur einheitlicher, keine Sandlöcher und andere Verunreinigungen.
Gießkörperwird durch die Form Paraffinwachs-Modell, Paraffinwachs-Modell Infitration in Keramik, um die gesamte Körperwachs Formoberfläche bilden eine Schicht aus starker Keramik.dann in die Schmelze der Edelstahllösung, nach Abkühlung klopfen das Aussehen von Keramik, ist der leere Körper uo.Guss Größe sehr genau, das äußere Aussehen ist ein glatt, sauber und ordentlich gemacht.
Zeichnung
Zertifikat für Zwerchklappen
1Alle synthetischen Harze und Zusatzstoffe entsprechen der FDA-Zertifizierung.
2.Die chemische Zusammensetzung, die physikalischen Eigenschaften und der Herstellungsprozess des Materials sind dokumentiert.
3.3-a Konsistenz die Authentifizierung
4.CE-PED/97/23/EG
5.EN 10204-3.1
Kombination von mehreren Portzellen
SPA-Konfiguration und GMP-Konfiguration
