Pneumatische Sanitärwinkel-Sitzventil-Steuerventile

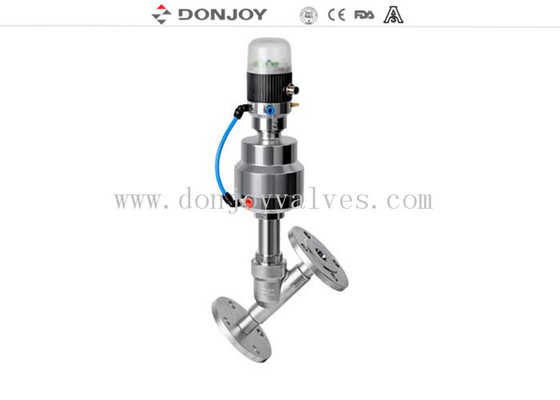

SS316L 2 Kolben betätigtes Edelstahl Flansch Pneumatik-Winkelsitzventil mit Flanschanschluss

Detail:

Winkelsitzventil

Anschluss:  Flansch

Standard: DIN, JIS, AISI...Spezifikationen:

Produktname:

1.

Manuell: Kunststoff-Handrad, Edelstahl-Handrad, Feineinstellungs-Handrad2.

Pneumatisch: Kunststoff- und Edelstahlantriebe3.

Steuerkopf: 1.1 Ventilpositionierer Prozessregler(Kann 4-20mA, 0-10V wählen), Device NET Buskommunikation                          1.2 C-Top, Mini C-Top: Positionsrückmeldung (Kann auf (Grün) und Aus (Rot) angezeigt werden), Eingebautes Magnetventil, Drücken mit SPS-System zur automatischen Steuerung, DC24V

                         1.3 Positionssensor (PNP, NPN)

                         1.4 Mit Ventilpositionsregler : Dieses Design mit Ventilpositionseinstellungsfunktion, und im Vergleich zum Ventilpositionierer bietet dieser Regler einen Kostenvorteil, kann aber keine Echtzeit-Durchflussregelung realisieren, nur durch die manuelle Ventilposition zur Realisierung der Durchflussregelung.

Anwendungen:

Bier- & Getränkeabfüllmaschinen

Textildruck & Färben

Gasindustrie
Pharma- & Medizinische Geräte
Chemische Industrie
Desinfektion
Schaumbildungsanlagen
Wasser-/Abwasserentsorgung
Funktionsweise

1. Sitzventile werden automatisch durch einen einfachwirkenden oder einen doppeltwirkenden pneumatischen Stellantrieb betätigt. Durch die Zufuhr von Druckluft wird die Welle bewegt, um das Ventil in die „offene“ oder „geschlossene“ Position zu bringen.

2. Die 180-Grad-Drehung des Pneumatikzylinders zur Realisierung des Austauschs von normalerweise offen und normalerweise geschlossen.

Vorteile

1. Kein Totwinkel, keine Rückhaltung, um die Anforderungen aller Arten von Hygiene zu erfüllen.

2. Vorteile: Der Ventilschaft ohne Bolzen, ohne das Risiko zu berücksichtigen, andere Geräte durch das Herausfallen von Bolzen zu beschädigen;

3. Das Ventil hat keinen Totwinkel, keine Notwendigkeit, die resultierende Ecke aufgrund der komplexen Struktur zu berücksichtigen.

4. Temperatur: maximale Temperatur bis zu 200 (abhängig von der Dichtungsart)

5. Dichtung: elastisches Wellendichtungsdesign, eingebettetes Ventilschaftdesign.

Zeichnung

Regelkurve

Wettbewerbsziele

Donjoys Vision ist es, ein führender Anbieter in den Bereichen Fluidsteuerung, hochreine Sanitärventile & Pumpen zu werden, mit fortschrittlicher Technologie und ausgezeichneter Qualität.

Schlagwort: Sitzventil, Winkelventil, Absperrventil, Sanitärventil
