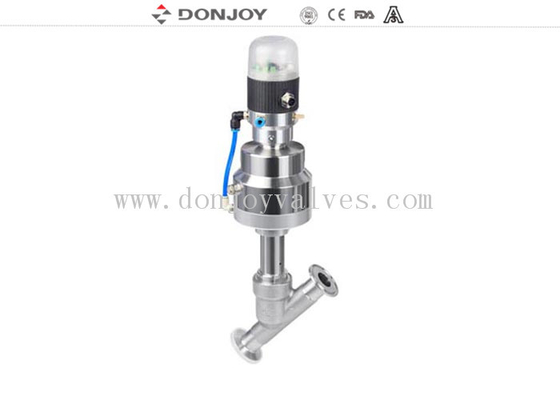

DN100 SS Pneumatischer Aktorenwinkel-Sitzventil mit Dreiklemmende

SS Aactuator normal geschlossen Pneumatisch betätigtes 2/2-Wege-Ein/Aus-Winkelventil mit Ftop

Detail:

Winkelventil

Anschluss:  Tri-Clamp-Ende

Standard: DIN, 3A, SMS, ISO, IDF, RJT..

Spezifikationen:

Betriebsoptionen für Sitzventile

1. Manuell: Kunststoff-Handrad, Edelstahl-Handrad, Feineinstellungs-Handrad

2. Pneumatisch: Kunststoff- und Edelstahl-Antriebe

3. Steuerkopf: 1.1 Ventilpositionierer Prozessregler (Kann 4-20mA, 0-10V wählen), Device NET Bus-Kommunikation

                         1.2 C-Top, Mini C-Top: Positionsrückmeldung (Kann auf (Grün) und Aus (Rot) angezeigt werden), Eingebautes Magnetventil, Drücken mit SPS-System zur automatischen Steuerung, DC24V

                         1.3 Positionssensor (PNP, NPN)

                         1.4 Mit Ventilpositionsregler : Dieses Design mit Ventilpositionseinstellungsfunktion, und im Vergleich zum Ventilpositionierer hat dieser Regler einen Kostenvorteil, kann aber keine Echtzeit-Durchflussregelung realisieren, nur durch die manuelle Ventilposition zur Realisierung der Durchflussregelung.

Anwendungen:

Bier- & Getränkeabfüllmaschinen

Textildruck & Färben
Gasindustrie
Pharma- & Medizinische Geräte
Chemische Industrie
Desinfektion
Schaumbildungsanlagen
Wasser-/Abwasserentsorgung

Funktionsweise

1. Sitzventile werden automatisch durch einen einfachwirkenden oder doppeltwirkenden pneumatischen Antrieb betätigt. Durch die Zufuhr von Druckluft wird die Welle bewegt, um das Ventil in die „offene“ oder „geschlossene“ Position zu bringen.

2. Die 180-Grad-Drehung des Pneumatikzylinders zur Realisierung des Austauschs von normalerweise offen und normalerweise geschlossen.

Vorteile

1. Kein Totwinkel, keine Rückhaltung, um die Anforderungen aller Arten von Hygiene zu erfüllen.

2. Vorteile: Der Ventilschaft ohne Bolzen, ohne Berücksichtigung des Risikos der Beschädigung anderer Geräte durch das Herunterfallen von Bolzen;

3. Das Ventil hat keinen Totwinkel, keine Notwendigkeit, die resultierende Ecke aufgrund der komplexen Struktur zu berücksichtigen.

4. Temperatur: maximale Temperatur bis zu 200 (abhängig vom Dichtungstyp)

5. Dichtung: elastisches Wellendichtungsdesign, eingebettetes Ventilschaftdesign.

Zeichnung

Regelkurve
