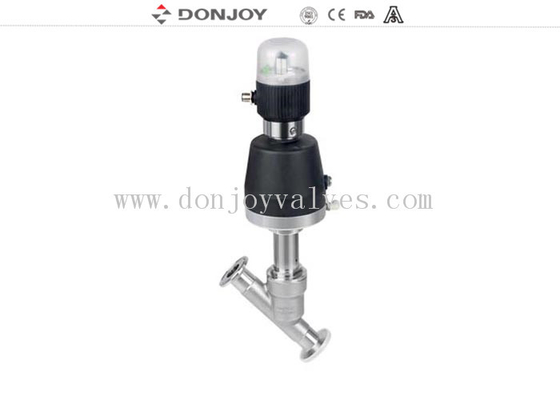

Doppelwirkendes Pneumatisches Winkelsitzventil mit drei Enden

Pneumatisch betriebenes 2/2-Wege-Winkel-Sitzventil eingeschaltet/ausgeschaltet mit einem Ftop

Einzelheiten:

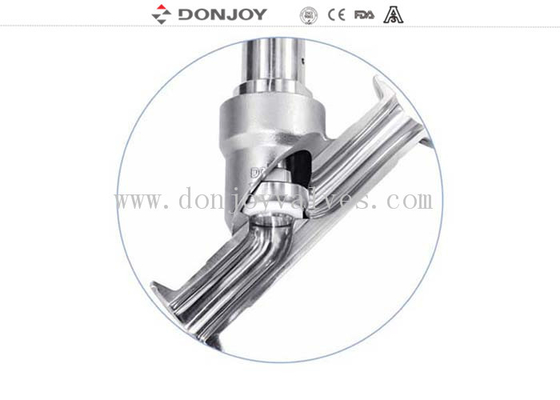

Sitzventil in Winkelrichtung

Anschluss: Tri-Klammer Ende

Standard: DIN, 3A, SMS, ISO, IDF, RJT.

Spezifikationen:

Funktionsmöglichkeiten für das Sitzventil

1.Handbuch: Kunststoffrad, Edelstahlrad, Feinschwenkrad

2.Pneumatische Antriebe aus Kunststoff und Edelstahl

3.Steuerkopf: 1.1 VentilpositioniererProzesscontroller(Kann 4-20mA, 0-10V wählen), Gerät NET Bus Kommunikation

1.2 C-Top, Mini-C-Top: Positionsrückkopplung ((Kann eingeschaltet (Grün) und ausgeschaltet (Rot) angezeigt werden, eingebautes Magnetventil, mit PLC-System drücken, um automatisch zu steuern, DC24V

1.3Positionssensor (PNP, NPN)

1.4 Mit Ventilposition Rugulator: Diese Konstruktion mit Ventilposition Dustment Funktion und im Vergleich zu Ventilpositioner, dieser Regulator mit einem Kostenvorteil,Aber kann nicht realisieren Echtzeit-Flow-Kontrolle, nur durch die manuelle Ventilposition, um die Durchflussregelung zu realisieren.

Anwendungen:

Bier- und Getränkefüllmaschinen

Textildruck und Färbung
Gasindustrie
Pharmazeutische und medizinische Ausrüstung
Chemische Industrie
Desinfektion
Ausrüstung zum Schaumen
Abfallentsorgung

Betriebsgrundsätze

1Die Sitzventile werden automatisch durch einen einwirkenden oder einen doppelt wirkenden pneumatischen Akkusator betätigt.

2. Die 180° Drehung des pneumatischen Zylinders, um den Austausch von normal geöffnet und normal geschlossen zu realisieren.

Vorteile

1Es gibt keinen toten Winkel, keine Rückhaltung, um die Anforderungen aller Arten von Gesundheit zu erfüllen.

2Vorteile: Die Spuleneinstellung ohne Schraube, ohne die Gefahr einer Beschädigung anderer Geräte durch Schraubentropfen in Betracht zu ziehen;

3Die Ventile haben keinen toten Winkel, es ist aufgrund der komplexen Struktur nicht notwendig, die entstehende Ecke zu berücksichtigen.

4- Temperatur: maximale Temperatur bis 200 °C (je nach Dichtungsart)

5Versiegelung: elastische Schachtversiegelung, eingebettete Spulen.

Zeichnung

Regulierungskurve

Wettbewerbsziele
