Pneumatische 2/2-Winkel-Sitzventile, Steuerventile

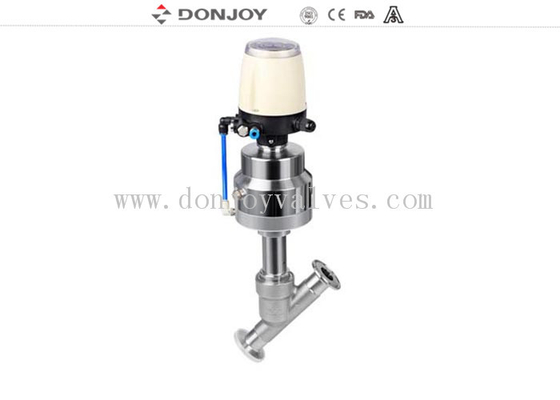

2/2-Wege-Winkelsitzventil, pneumatisch betätigt mit Ctop zur Rückmeldung an SPS

Detail:

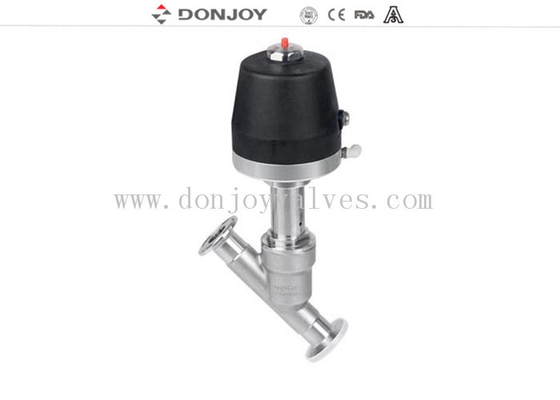

Winkelsitzventil

Anschluss:  Tri-Clamp-Ende

Standard: DIN, 3A, SMS, ISO, IDF, RJT..

Spezifikationen:

Betriebsoptionen für Sitzventile

1. Manuell: Kunststoff-Handrad, Edelstahl-Handrad, Feineinstellungs-Handrad

2. Pneumatisch: Kunststoff- und Edelstahl-Antriebe

3. Steuerkopf: 1.1 Ventilpositionierer Prozessregler (Kann 4-20mA, 0-10V wählen), Device NET Buskommunikation

                         1.2 C-Top, Mini C-Top: Positionsrückmeldung (Kann auf (Grün) und Aus (Rot) angezeigt werden), eingebautes Magnetventil, Pressen mit SPS-System zur automatischen Steuerung, DC24V

                         1.3 Positionssensor (PNP, NPN)

                         1.4 Mit Ventilpositionsregler : Dieses Design mit Ventilpositionseinstellfunktion, und im Vergleich zum Ventilpositionierer hat dieser Regler einen Kostenvorteil, kann aber keine Echtzeit-Durchflussregelung realisieren, nur durch die manuelle Ventilposition zur Realisierung der Durchflussregelung.

Anwendungen:

Bier- & Getränkeabfüllmaschinen

Textildruck & Färben
Gasindustrie
Pharma- & Medizinische Geräte
Chemische Industrie
Desinfektion
Schaumbildungsanlagen
Wasser-/Abwasserentsorgung

Funktionsweise

1. Sitzventile werden automatisch durch einen einfachwirkenden oder einen doppeltwirkenden pneumatischen Stellantrieb betätigt. Durch die Zufuhr von Druckluft wird die Welle bewegt, um das Ventil in die „offene“ oder „geschlossene“ Position zu bringen.

2. Die 180-Grad-Drehung des Pneumatikzylinders zur Realisierung des Austauschs von normalerweise offen und normalerweise geschlossen.

Vorteile

1. Kein Totwinkel, keine Rückhaltung, um die Anforderungen aller Arten von Hygiene zu erfüllen.

2. Vorteile: Der Ventilschaft ohne Bolzen, ohne Berücksichtigung des Risikos der Beschädigung anderer Geräte durch Herausfallen der Bolzen;

3. Das Ventil hat keinen Totwinkel, keine Notwendigkeit, die resultierende Ecke aufgrund der komplexen Struktur zu berücksichtigen.

4. Temperatur: maximale Temperatur bis zu 200 (abhängig von der Dichtungsart)

5. Dichtung: elastisches Wellendichtungsdesign, eingebettetes Spulendesign.

Zeichnung

Regelkurve
