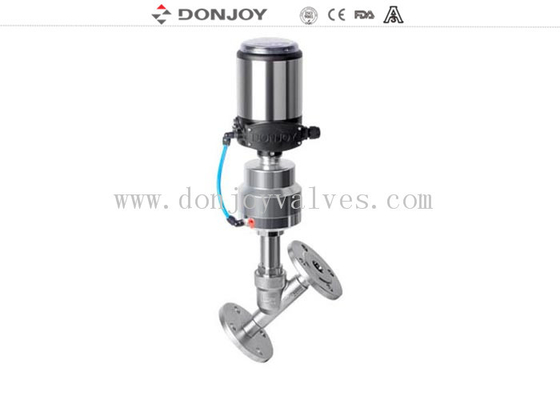

2 "PN10 Flansche SS316L Dichtungswinkel-Sitzventile und Dampfsitzventile

2" PN10 Flansch SS316L PTFE Dichtung Winkelventile/Sanitär-Dampfventile

Detail:

Winkelventil

Anschluss:  Innengewinde

Standard: DIN,3A,SMS,ISO,IDF, RJT..

Spezifikationen:

Betriebsoptionen für Sitzventile

1. Manuell: Kunststoff-Handrad, Edelstahl-Handrad, Feineinstellungs-Handrad

2. Pneumatisch: Kunststoff- und Edelstahl-Antriebe

3. Steuerkopf: 1.1 Stellungsregler Prozessregler(Kann 4-20mA, 0-10V wählen), Device NET Bus-Kommunikation

                         1.2 C-Top, Mini C-Top: Positionsrückmeldung (Kann auf (Grün) und Aus (Rot) angezeigt werden), integriertes Magnetventil, Pressen mit SPS-System zur automatischen Steuerung, DC24V

                         1.3 Positionssensor (PNP, NPN)

                         1.4 Mit Ventilpositionsregler : Dieses Design mit Ventilpositionsanpassungsfunktion, und im Vergleich zum Stellungsregler hat dieser Regler einen Kostenvorteil, kann aber keine Echtzeit-Durchflussregelung realisieren, nur durch die manuelle Ventilposition, um die Durchflussregelung zu realisieren.

Anwendungen:

Das Winkelventil ist ein allgemeiner Schalter im automatischen Steuerungssystem und wird häufig in der Druck-, Färbe-, Bleich-, Lebensmittel-, Wasch-, Chemie-, Wasseraufbereitungs-, Pharma- und anderen automatisierten Maschinen und Anlagen eingesetzt. Es zeichnet sich durch Wasserschlagschutz aus. Geräuschlose, zuverlässige Dichtungsleistung.

Funktionsweise

1. Sitzventile werden automatisch durch einen einfachwirkenden oder einen doppeltwirkenden pneumatischen Antrieb betätigt. Durch die Zufuhr von Druckluft wird die Welle bewegt, um das Ventil in die „offene“ oder „geschlossene“ Position zu bringen.

2. Die 180-Grad-Drehung des Pneumatikzylinders zur Realisierung des Austauschs von normalerweise offen und normalerweise geschlossen.

Vorteile

1. Kein Totwinkel, keine Rückhaltung, um die Anforderungen aller Arten von Hygiene zu erfüllen.

2. Vorteile: Der Schieber ohne Bolzen, ohne das Risiko einer Beschädigung anderer Geräte durch herabfallende Bolzen zu berücksichtigen;

3. Das Ventil hat keinen Totwinkel, es ist nicht erforderlich, die resultierende Ecke aufgrund der komplexen Struktur zu berücksichtigen.

4. Temperatur: maximale Temperatur bis zu 200 (abhängig von der Dichtungsart)

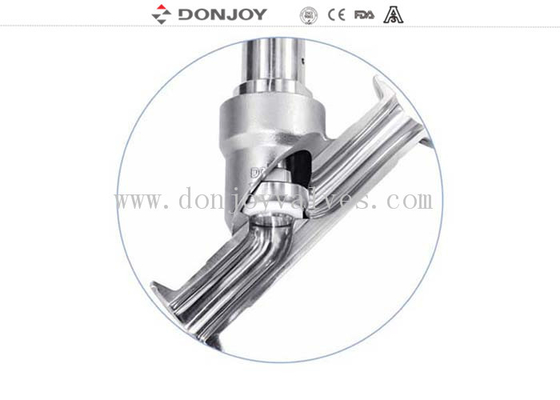

5. Dichtung: elastisches Wellendichtungsdesign, eingebettetes Schieberdesign.

Zeichnung

Regelkurve
