Produktdetails:
Zahlung und Versand AGB:
|
Name: | Glas mit Vierwinkelsicht | Größe: | DN25-DN100, 1"-4" |
---|---|---|---|
Stanadard: | DIN, 3A, SMS, ISO | Verbindung: | Geschweißt, eingeklemmt, mit Gewinde |
Poliert: | Spiegel, Matt | Material: | AISI 304 (1.4301) AISI 316L (1.4404) |
Hervorheben: | Sus304 Sanitärglas,DN25 Sanitärsichtglas,DIN-Sanitärsichtglas |

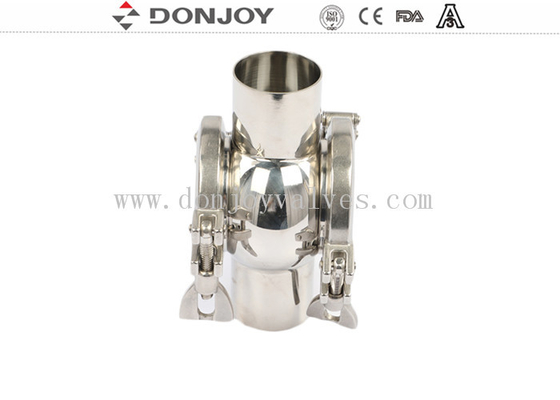

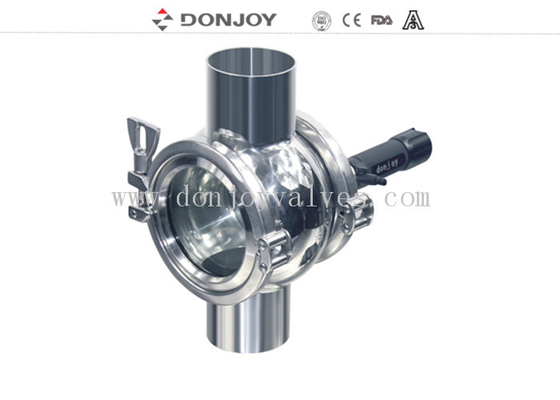

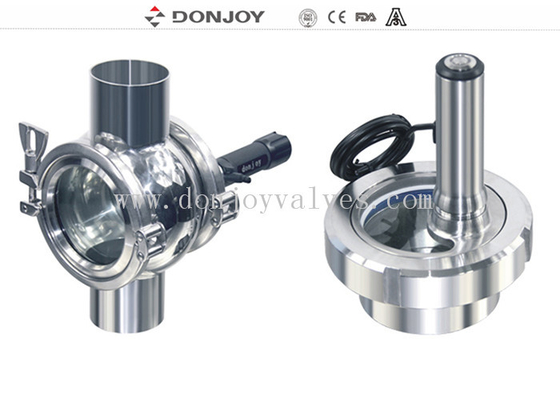

DONJOY heißes sanitäres Edelstahl SUS304 Schauglas mit AC110V Licht ohne Totwinkel
Kurzdetails
Rohrschauglas, gerades Schauglas, Vierweg-Schauglas, Unionschauglas mit Licht
Größe: DN25-DN100/0,1"-4"
Dichtung: EPDM, NBR, FPDM
Arbeitsdruck: 10 Bar
Spezifikation
Produkt |
Vierweg-Schauglas mit AC110V Beleuchtung |
Ventilkörpermaterial: |
SS304/SS316L/1.4301/1.4404 |
Dichtungsmaterial: |
EPDM, NBR, FPM |
Schauglas: |
gehärtetes Glas Borosilikat |
Max. Temperatur: |
-10 bis 80 Grad |
Batterie: |
Nein |
Verfügbar Anschluss: |
Klemme, Gewinde, Schweißen, DIN, SMS, IDF |
Verfügbarer Standard: |
DIN, SMS, 3A, ISO |
Zertifikat: |
3A/54-02 (1580), PED/97/23/EG, FDA.177.2600, ISO9001/2008 |
Anwendungsbereich: |
Molkerei, Lebensmittel, Getränke, Pharmazie, Kosmetik usw. |
Verpackungsdetails: |
Sperrholzkiste oder kundenspezifisch. Oder nach Kundenwunsch |
Lieferdetails: |
10-20 Tage |
Zeichnung
ZOLL
Größe | D | Dn | H | L |
1 1/2" | 38,1 | 35,1 | 75,1 | 165 |
2" | 50,8 | 47,8 | 87,8 | 165 |
2 /12" | 63,5 | 59,5 | 101,5 | 205 |
3" | 76,2 | 72,2 | 114,2 | 230 |
4" | 101,6 | 97,6 | 141,6 | 300 |
DIN
Größe | D | Dn | H | L |
DN40 | 40 | 37 | 75,1 | 165 |
DN50 | 52 | 49 | 87,8 | 165 |
DN65 | 70 | 66 | 108 | 218 |
DN80 | 85 | 81 | 123 | 250 |
DN100 | 104 | 100 | 141,6 | 300 |
Anwendung
Gerades Schauglas und Vierweg-Schauglas bestehen aus einem Edelstahlrahmen und gehärtetem Glas. Durch sie kann der Bediener den Flüssigkeitsfluss in den Bereichen Lebensmittel, Kosmetik, Pharmazie und Feinchemie klar und präzise beobachten.
Größe von 1"-12" bis DN25--DN300, das Glas kann über Klemmen an der Ausrüstung installiert werden.
